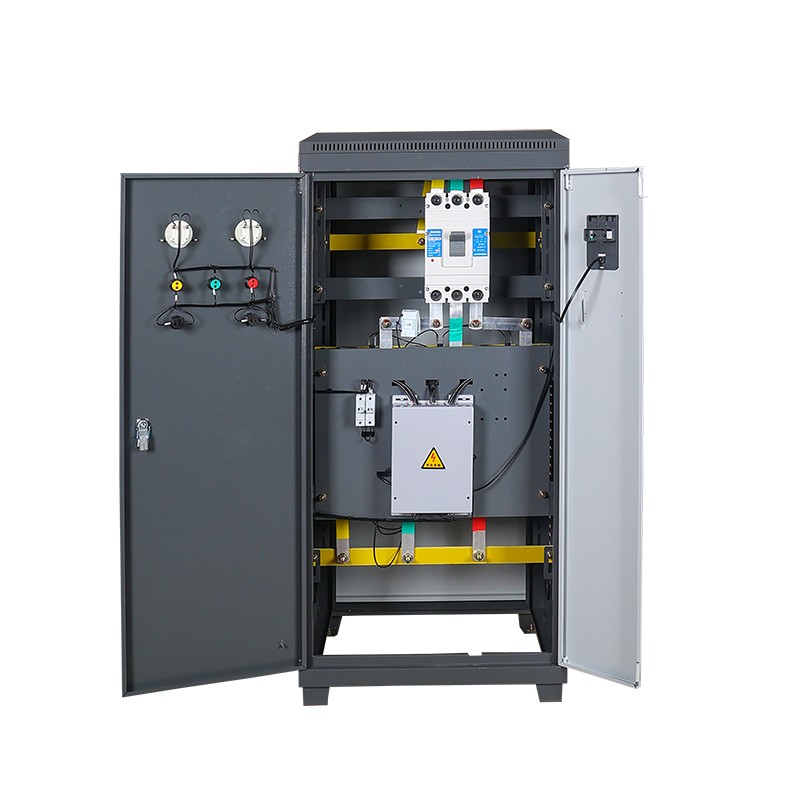

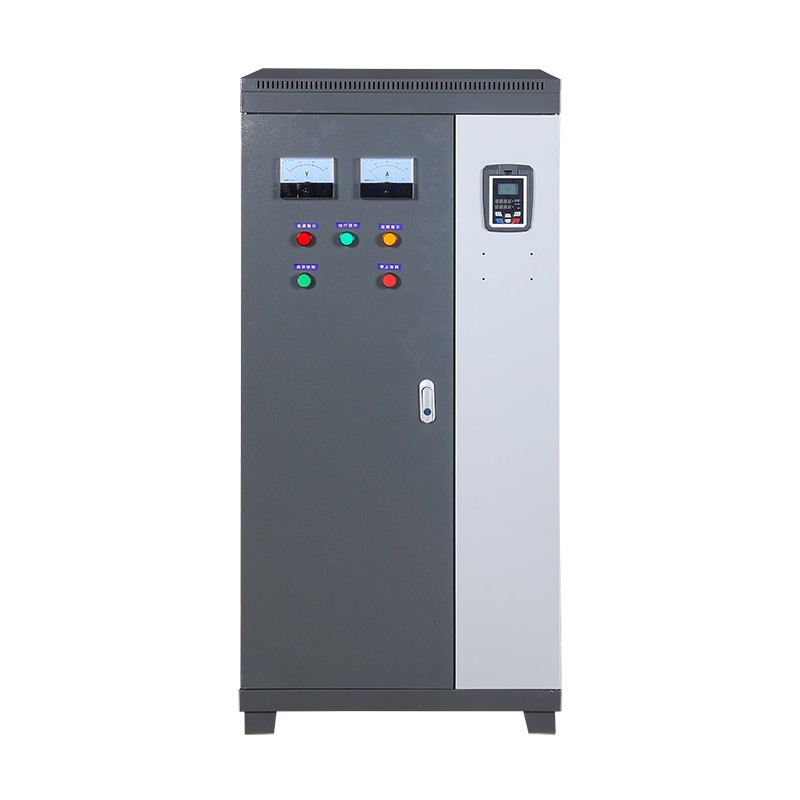

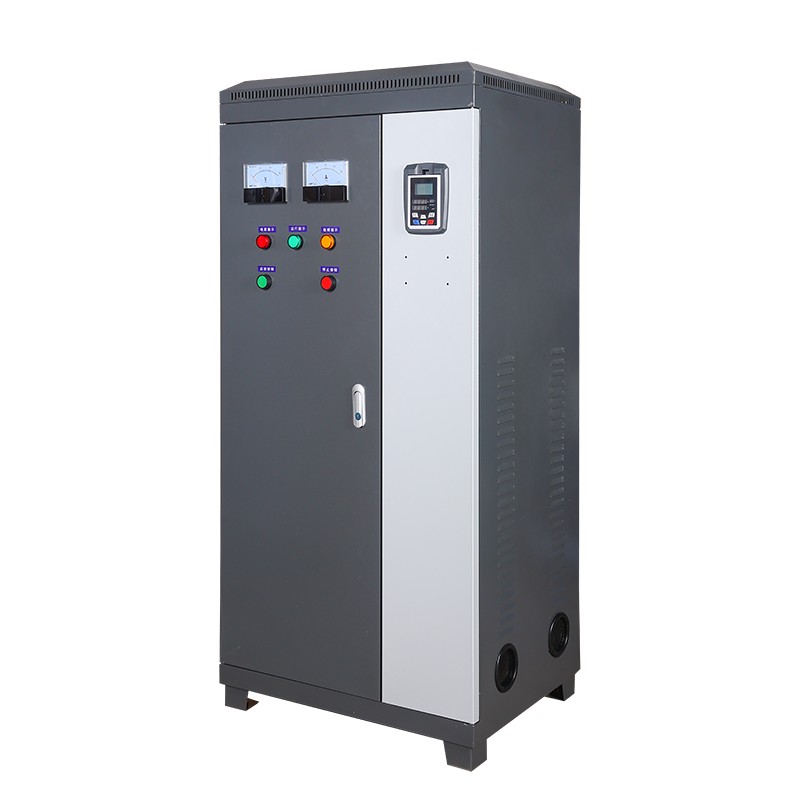

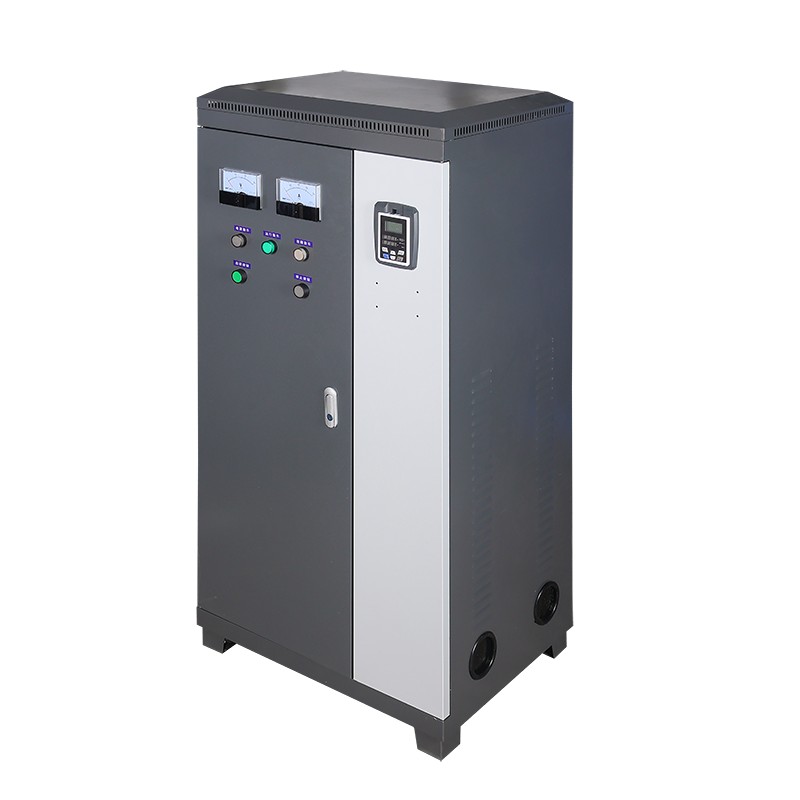

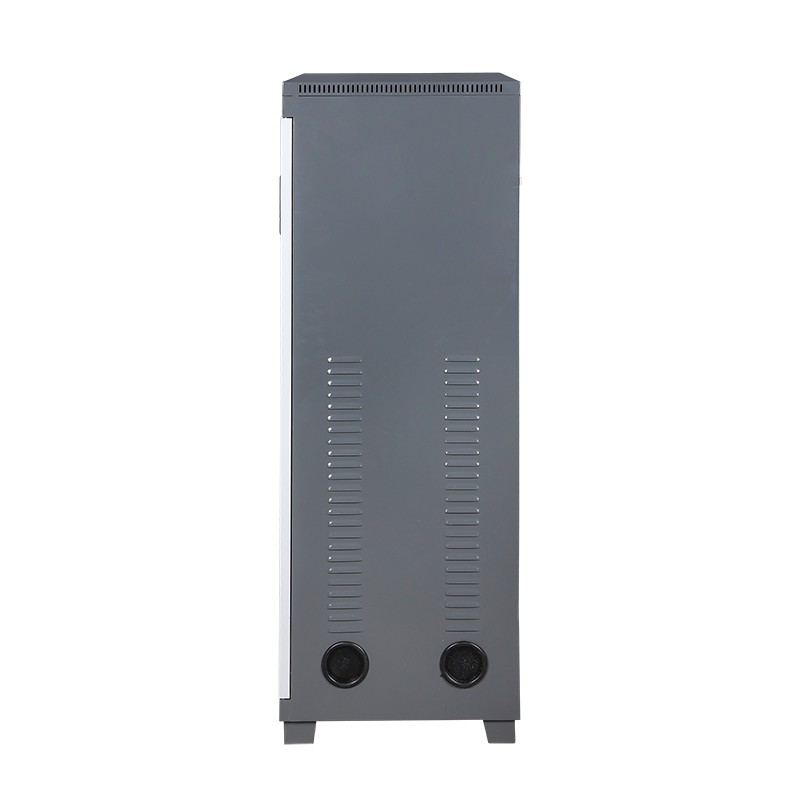

বাইপাস সফট স্টার্টার ক্যাবিনেট

বাইপাস সফট-স্টার্ট ক্যাবিনেট একটি সমন্বিত এবং বুদ্ধিমান মোটর শুরু এবং নিয়ন্ত্রণ ডিভাইস। এটি একটি আদর্শ ক্যাবিনেটের মধ্যে বাইপাস কন্টাক্টর সিস্টেমের সাথে থাইরিস্টর সফ্ট-স্টার্ট ইউনিটকে একত্রিত করে।
কোর ওয়ার্কিং মোড দুটি পর্যায়ে বিভক্ত: যখন মোটর শুরু হয়, মোটরটিতে প্রয়োগ করা ভোল্টেজ এবং কারেন্ট মন্ত্রিসভার অভ্যন্তরে সফ্ট স্টার্টার দ্বারা সুনির্দিষ্টভাবে নিয়ন্ত্রিত হয়, একটি মসৃণ এবং প্রভাব-মুক্ত সফট স্টার্ট অর্জন করে, কার্যকরভাবে গ্রিড শক এবং সরাসরি শুরুর ফলে সৃষ্ট যান্ত্রিক চাপের সমস্যাগুলি সমাধান করে।

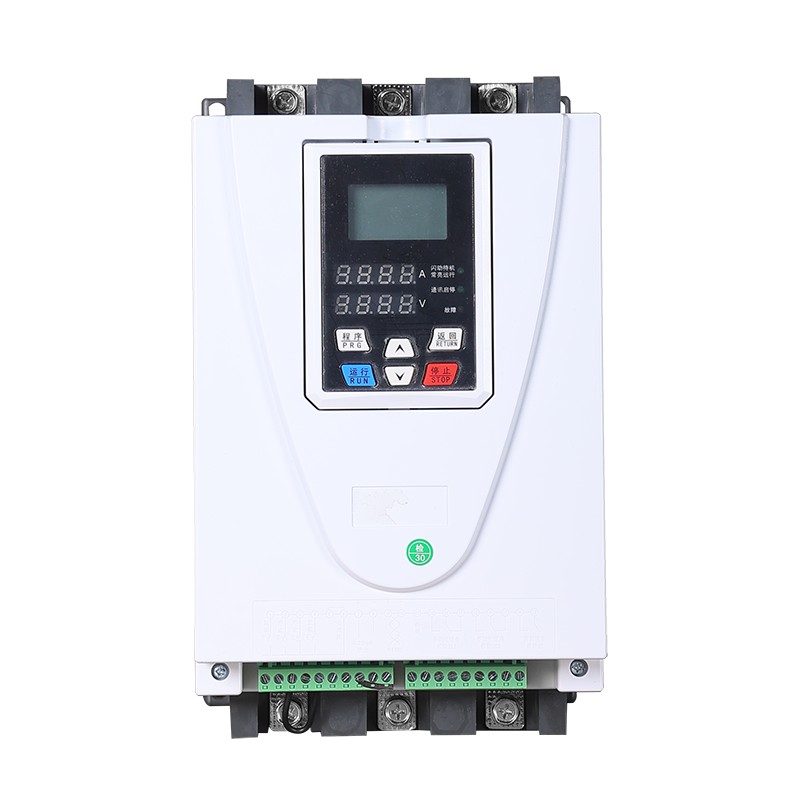

অনলাইন সফট-স্টার্টিং ক্যাবিনেট VS। বাইপাস সফট-স্টার্টিং ক্যাবিনেট

মূল উপাদান

বাইপাস সফ্ট-স্টার্ট ক্যাবিনেটের মূল উপাদানগুলিকে একটি সিস্টেম হিসাবে বিবেচনা করা যেতে পারে যা বেশ কয়েকটি মূল অংশগুলির সহযোগিতার মাধ্যমে সম্পন্ন করা হয়:

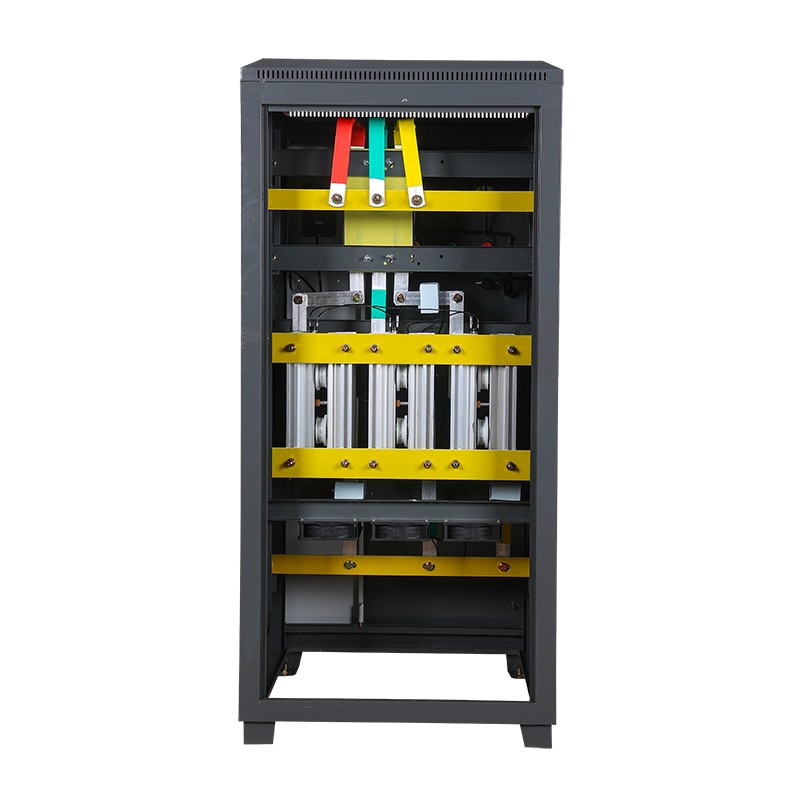

সফ্ট-স্টার্ট ইউনিটের থাইরিস্টরস (সিলিকন-ভিত্তিক সেমিকন্ডাক্টর) এবং বাইপাস ইউনিটের বৃহৎ-ক্ষমতার কন্টাক্টর (সিলভার অ্যালয় কন্টাক্ট সহ) কার্যকরী কোর থাকে।
প্রাক্তনটি স্টার্টআপ পর্যায়ে মসৃণ ভোল্টেজ নিয়ন্ত্রণ অর্জন করে, যখন পরেরটি স্থির-অবস্থায় অপারেশন চলাকালীন সম্পূর্ণ কারেন্ট বহন করে। বাইপাস সফ্ট-স্টার্ট ক্যাবিনেটের কন্ট্রোল কোর হল অন্তর্নির্মিত মাইক্রোপ্রসেসর চিপ, যা সমগ্র সিস্টেমের যুক্তি এবং গণনার জন্য দায়ী।
পুরো সিস্টেমের বৈদ্যুতিক বর্তমান পথ উচ্চ-বিশুদ্ধতা তামা বাসবার দ্বারা সংযুক্ত।
সমস্ত উপাদান একটি অ্যান্টি-জারা অ্যালুমিনিয়াম-দস্তা ধাতুপট্টাবৃত ফ্রেম কাঠামোতে ইনস্টল করা হয়, এবং প্রকৌশল প্লাস্টিক অন্তরক অংশ দ্বারা বৈদ্যুতিক নিরাপত্তা নিশ্চিত করা হয়।
উচ্চ-ক্ষমতার মডেলগুলির জন্য, অ্যালুমিনিয়াম অ্যালয় রেডিয়েটার এবং কুলিং ফ্যানগুলিও তাপ পরিচালনা করার জন্য সজ্জিত, এবং ফিউজ এবং তাপীয় রিলেগুলির মতো সুরক্ষা উপাদানগুলির দ্বারা একটি সুরক্ষা প্রতিরক্ষা লাইন গঠিত হয়।
এই উপকরণগুলির সমন্বয় শেষ পর্যন্ত মসৃণ স্টার্টআপ, দক্ষ অপারেশন এবং সরঞ্জামগুলির জন্য সুরক্ষা এবং নির্ভরযোগ্যতার ডিজাইন লক্ষ্যগুলি অর্জন করে।
আমাদের বাইপাস সফ্ট-স্টার্ট ক্যাবিনেটগুলিতে ব্যবহৃত মূল উপকরণগুলি আমাদের ইবালিং ইঞ্জিনিয়ারদের দ্বারা সাবধানে নির্বাচন করা হয়েছে এবং উচ্চ মানের। এই মূল উপাদানগুলি দিয়ে তৈরি বাইপাস সফ্ট-স্টার্ট ক্যাবিনেটগুলির গুণমান মানকে ছাড়িয়ে গেছে এবং কার্যক্ষমতাতে অত্যন্ত স্থিতিশীল।

পরীক্ষার প্রক্রিয়া

বাইপাস সফ্ট স্টার্টার ক্যাবিনেটের ফ্যাক্টরি পরীক্ষা হল একটি কঠোর, পদ্ধতিগত যাচাইকরণ প্রক্রিয়া যা বাস্তব অপারেটিং অবস্থার অনুকরণ করার জন্য এবং কার্যকারিতা, নিরাপত্তা এবং নির্ভরযোগ্যতা মান পূরণ করে তা নিশ্চিত করার জন্য ডিজাইন করা হয়েছে। পুরো প্রক্রিয়াটি প্রথমে স্থির নীতি অনুসরণ করে, তারপর গতিশীল; প্রথমে আলাদা উপাদান, তারপর পুরো মেশিন।
প্রথম ধাপ হল বাইপাস নরম স্টার্টার ক্যাবিনেটের পৃথক এবং স্ট্যাটিক পরীক্ষা. প্রধান পাওয়ার সাপ্লাইয়ের সাথে সংযোগ না করে, বাইপাস সফ্ট স্টার্ট ক্যাবিনেটের ভিতরের সমস্ত মূল উপাদানগুলি পৃথকভাবে পরীক্ষা করা হয়, যেমন বাইপাস কন্টাক্টরের যান্ত্রিক বৈশিষ্ট্য এবং যোগাযোগ প্রতিরোধের পরীক্ষা করা, বর্তমান/ভোল্টেজ ট্রান্সফরমারের রূপান্তর অনুপাত এবং পোলারিটি যাচাই করা এবং 100% এবং 100% ওয়্যারিং এর সঠিকতা পরীক্ষা করা। এবং পাওয়ার ফ্রিকোয়েন্সি ভোল্টেজ সহ্য করে (যেমন 2kV/1min) প্রাথমিক নিরাপত্তা এবং নির্ভুলতা নিশ্চিত করতে সমস্ত সেকেন্ডারি কন্ট্রোল সার্কিটে পরীক্ষা করে।

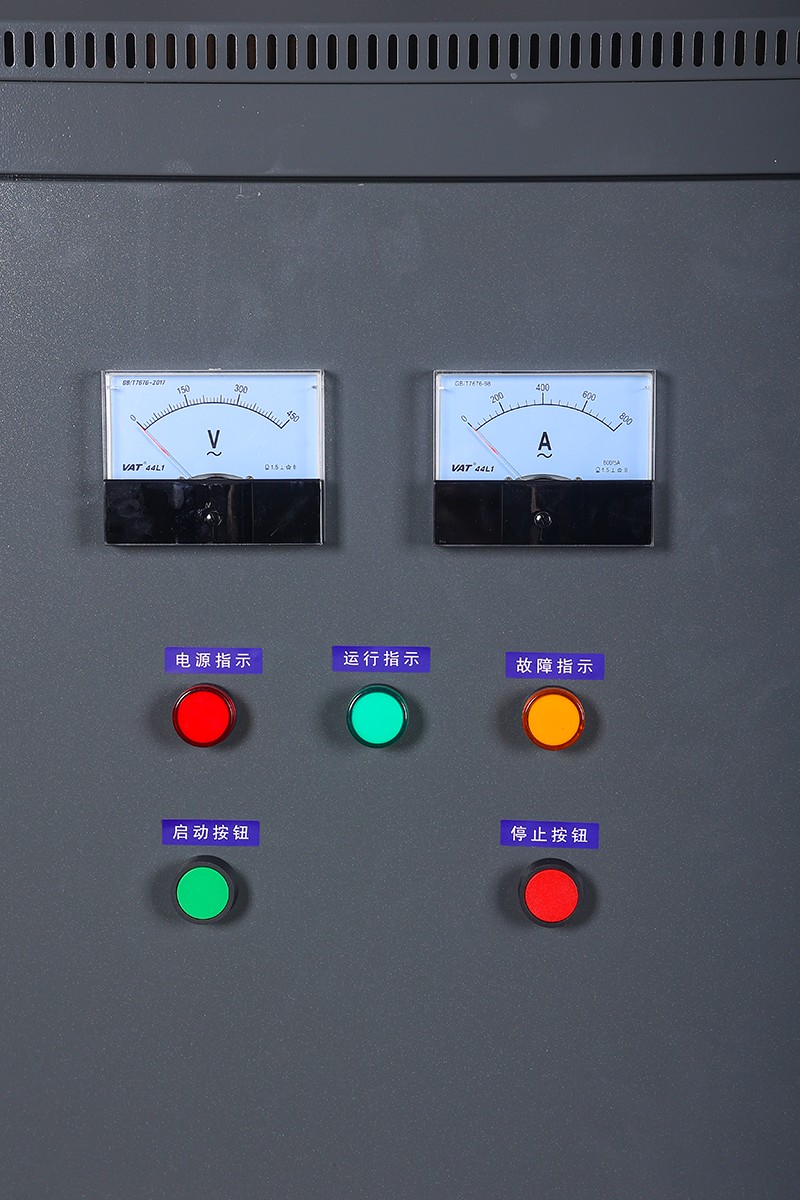

একই সময়ে, গ্রাহকের প্রয়োজনীয়তা অনুযায়ী, স্টার্টআপ প্যারামিটারগুলি প্রিসেট করুন এবং মানব-মেশিন ইন্টারফেসের সমস্ত ফাংশন পরীক্ষা সম্পূর্ণ করুন।
তারপরে, মূল গতিশীল এবং কার্যকরী পরীক্ষার পর্যায়ে প্রবেশ করুন. ডিবাগিং পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করার পরে, প্রথমে প্রধান সার্কিটের ফেজ সিকোয়েন্স এবং ভোল্টেজ ডিসপ্লে যাচাই করুন। সবচেয়ে গুরুত্বপূর্ণ অংশ হল বাইপাস সুইচিং লজিক পরীক্ষা, যার জন্য থাইরিস্টর আউটপুট এবং বাইপাস কন্টাক্টর ভোল্টেজের জিরো-ক্রসিং পয়েন্টে একটি মসৃণ, চাপ-মুক্ত এবং প্রভাব-মুক্ত সুইচিং অর্জন করতে পারে তা ক্যাপচার এবং যাচাই করার জন্য একটি অসিলোস্কোপ ব্যবহার করা প্রয়োজন। এটি বাইপাস সফট স্টার্ট ক্যাবিনেটের বাইপাস ডিজাইনের মূল মান।
এর পরে, সম্পূর্ণ সফট স্টার্ট এবং সফট স্টপ প্রক্রিয়া পরীক্ষা পরিচালনা করতে মোটর সিমুলেশন লোড বক্স বা একটি ছোট পাওয়ার মোটর সংযোগ করুন, এবং সমস্ত সুরক্ষা ফাংশন সেট মান অনুযায়ী সঠিকভাবে এবং দ্রুত কাজ করতে পারে তা যাচাই করার জন্য ওভারকারেন্ট, ফেজ লস এবং লক করা রটারের মতো বিভিন্ন ত্রুটিগুলি অনুকরণ করুন। অবশেষে, কয়েক ঘন্টার জন্য একটানা লোড অপারেশন করুন (বার্ধক্য পরীক্ষা) এই সময় একটি ইনফ্রারেড থার্মাল ইমেজার ব্যবহার করা হয় থাইরিস্টর হিট সিঙ্ক এবং বাসবার সংযোগ পয়েন্টের মতো গুরুত্বপূর্ণ অংশগুলির তাপমাত্রা বৃদ্ধির নিরীক্ষণ করতে, এটি নিশ্চিত করে যে এটি নিরাপদ সীমার মধ্যে থাকে (যেমন তাপমাত্রা বৃদ্ধি ≤ 70K), সম্ভাব্য প্রক্রিয়া বা নকশার ত্রুটিগুলি প্রকাশ করতে।
সমস্ত পরীক্ষায় উত্তীর্ণ হওয়ার পরে, একটি চূড়ান্ত পরিচ্ছন্নতার পরীক্ষা পরিচালনা করুন, ফাস্টেনারগুলি পুনরায় শক্ত করুন এবং চালানের জন্য প্যাকেজিংয়ের আগে সম্পূর্ণ "বাইপাস সফ্ট স্টার্ট ক্যাবিনেটের জন্য ফ্যাক্টরি টেস্ট রিপোর্ট" (সমস্ত পরিমাপ করা ডেটা সহ), অঙ্কন, সামঞ্জস্যের শংসাপত্র ইত্যাদি সংযুক্ত করুন।
