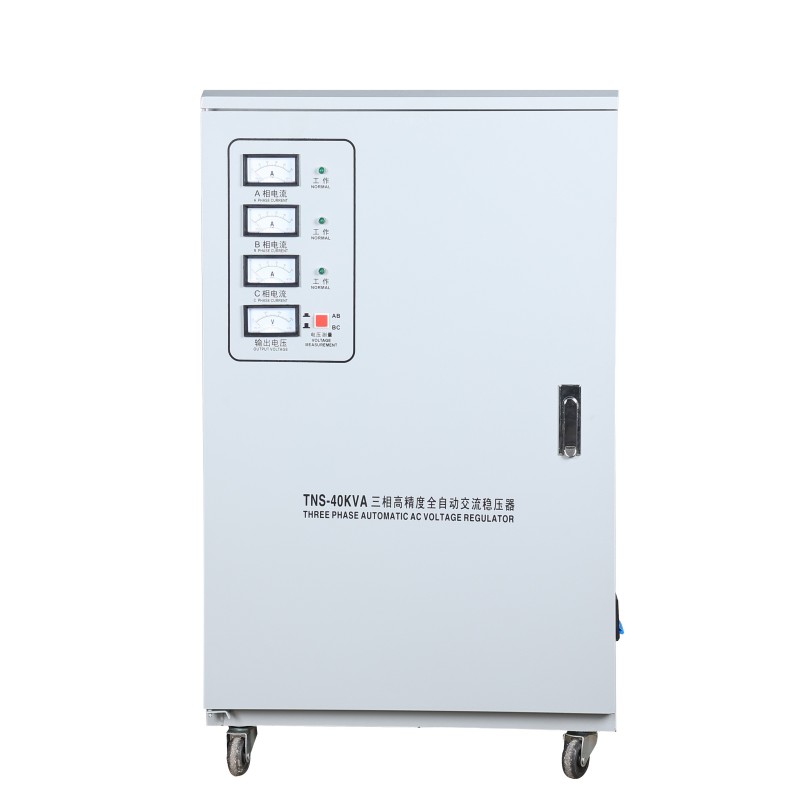

TNS সম্পূর্ণ স্বয়ংক্রিয় এসি ভোল্টেজ স্টেবিলাইজার

সম্পূর্ণ স্বয়ংক্রিয় AC ভোল্টেজ নিয়ন্ত্রকদের Ybaling TNS সিরিজ হল একটি উচ্চ-কার্যক্ষমতা সম্পন্ন থ্রি-ফেজ পাওয়ার সুরক্ষা ডিভাইস যা বিশেষভাবে শিল্প ও গুরুত্বপূর্ণ সুবিধার জন্য ডিজাইন করা হয়েছে। এটি উন্নত মডুলার উইন্ডিং এবং বুদ্ধিমান ফেজ-বাই-ফেজ নিয়ন্ত্রণ প্রযুক্তি নিয়োগ করে। এটি রিয়েল টাইমে তিন-ফেজ ভোল্টেজগুলিতে ওঠানামা, ভারসাম্যহীনতা এবং আন্ডার-ভোল্টেজ/ওভার-ভোল্টেজ সমস্যাগুলি নিরীক্ষণ এবং স্বয়ংক্রিয়ভাবে সংশোধন করতে পারে এবং অবিচ্ছিন্ন এবং স্থিতিশীল বিশুদ্ধ শক্তি আউটপুট করতে পারে।

পণ্য অ্যাপ্লিকেশন

ব্যবহারিক প্রয়োগে, TNS সম্পূর্ণ স্বয়ংক্রিয় এসি ভোল্টেজ স্টেবিলাইজার শিল্প হৃদয়ের অভিভাবকের ভূমিকা পালন করে।

1. যথার্থ প্রক্রিয়াকরণ কর্মশালা

যখন একটি বড় CNC পাঞ্চ প্রেস শুরু হয় এবং গ্রিড ভোল্টেজের আকস্মিক হ্রাস ঘটায়, তখন TNS সিরিজের ভোল্টেজ স্টেবিলাইজার দশ মিলিসেকেন্ডের মধ্যে দ্রুত ক্ষতিপূরণ দিতে পারে, এটি নিশ্চিত করে যে পার্শ্ববর্তী পাঁচ-অক্ষের মেশিনিং সেন্টারের সার্ভো মোটরগুলি কাঁপছে না, যার ফলে হাজার হাজার প্রিপারেশনের টেনশনের যন্ত্রাংশের স্ক্র্যাপিং এড়ানো যায়।

2. একটি বাণিজ্যিক কমপ্লেক্সের বিদ্যুৎ বিতরণ কক্ষ

প্রতিটি ফ্লোরের দোকানের অসম বিদ্যুৎ ব্যবহারের সময়কালের কারণে, তিন-ফেজ লোড মারাত্মকভাবে ভারসাম্যহীন। ঐতিহ্যগত ভোল্টেজ নিয়ন্ত্রকগুলি অভিভূত হতে পারে, যখন এই পণ্যের বুদ্ধিমান ফেজ-বাই-ফেজ নিয়ন্ত্রণ ফাংশন স্বাধীনভাবে এবং সুনির্দিষ্টভাবে প্রতিটি ফেজ ভোল্টেজকে স্থিতিশীল করতে পারে, ভোল্টেজের ভারসাম্যহীনতার কারণে নিরপেক্ষ লাইন ওভারলোড গরম করার সমস্যাগুলি মৌলিকভাবে দূর করতে পারে, এবং সিস্টেমের সম্পূর্ণ ভারসাম্য এবং এয়ার কন্ডিশনের অপারেশন নিশ্চিত করে। শপিং মল

3. প্রত্যন্ত অঞ্চলে স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্ট

এই জায়গাগুলিতে, দীর্ঘ-দূরত্বের পাওয়ার সাপ্লাই লাইনের শেষে ভোল্টেজ প্রায়ই নিম্ন স্তরে 300V এর কাছাকাছি থাকে। TNS সম্পূর্ণ স্বয়ংক্রিয় AC ভোল্টেজ নিয়ন্ত্রকের বিস্তৃত পরিসরের ভোল্টেজ নিয়ন্ত্রণ ক্ষমতা এটিকে স্থিরভাবে স্ট্যান্ডার্ড 380V-এ উন্নীত করতে পারে, এটি নিশ্চিত করে যে ব্লোয়ার এবং লিফ্ট পাম্পের মতো মূল শক্তির সরঞ্জামগুলি পর্যাপ্ত টর্ক পায় এবং সরঞ্জামের স্টার্ট-স্টপ ব্যর্থতা এড়াতে এবং পর্যাপ্ত পাওয়ারের কারণে স্যুয়ারেজ ট্রিটমেন্টের দক্ষতা হ্রাস পায়।

পণ্য তথ্য

মূল উপাদান

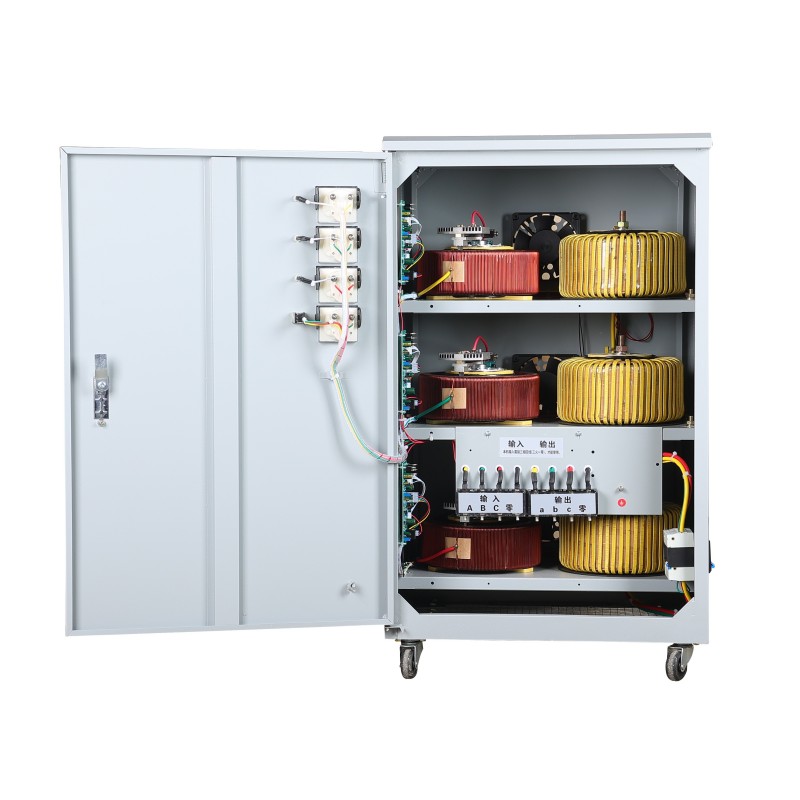

Ybaling TNS সম্পূর্ণ স্বয়ংক্রিয় এসি ভোল্টেজ স্টেবিলাইজারের মূল উপাদান সিস্টেমটি শিল্প-স্তরের স্থিতিশীল বিদ্যুৎ সরবরাহ অর্জনের জন্য শারীরিক ভিত্তি তৈরি করে। এটি তিনটি প্রধান লক্ষ্যকে ঘিরে তৈরি করা হয়েছে: দক্ষ ভোল্টেজ নিয়ন্ত্রণ, বুদ্ধিমান নিয়ন্ত্রণ এবং শক্তিশালী সুরক্ষা।
একটি নির্ভরযোগ্য TNS ভোল্টেজ স্টেবিলাইজার মূলত উচ্চ-গ্রেডের সিলিকন ইস্পাত, উচ্চ-পরিবাহিতা তামা সামগ্রী, পরিধান-প্রতিরোধী যৌগিক উপাদান, অর্ধপরিবাহী ডিভাইস এবং প্রতিরক্ষামূলক উপকরণগুলির একটি সিস্টেম ইঞ্জিনিয়ারিং ইন্টিগ্রেশন।

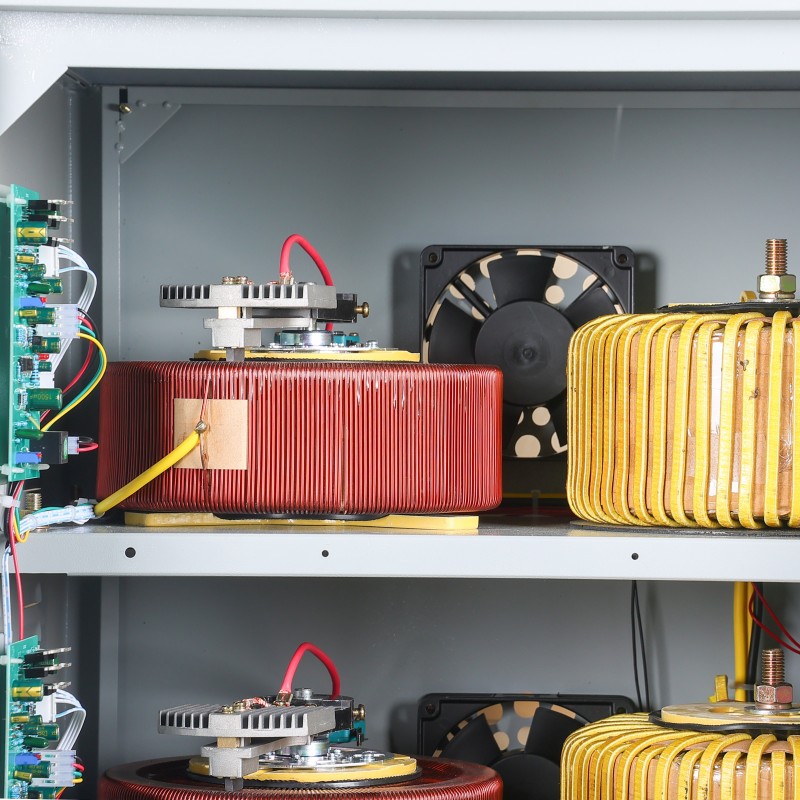

একটি দক্ষ এবং কম তাপীয় ক্ষতির চৌম্বক-ইলেকট্রিক রূপান্তর প্রধান বডি নির্মাণের জন্য উচ্চ-বিশুদ্ধতা ইলেক্ট্রোলাইটিক তামা এনামেলযুক্ত উইন্ডিংগুলির সাথে মিলিত উচ্চ-চৌম্বকীয় ব্যাপ্তিযোগ্যতা এবং কম ক্ষতি সহ কোল্ড-রোল্ড সিলিকন ইস্পাত শীট ব্যবহার করে।
মূল ভোল্টেজ নিয়ন্ত্রণের ক্রিয়াটি উইন্ডিংগুলিতে বিশেষ ধাতব গ্রাফাইট কম্পোজিট কার্বন ব্রাশগুলির সুনির্দিষ্ট স্লাইডিংয়ের উপর নির্ভর করে। এই উপাদানটি চমৎকার পরিবাহিতা, স্ব-তৈলাক্তকরণ এবং পরিধান প্রতিরোধের বৈশিষ্ট্য রয়েছে।
উচ্চ-সম্পন্ন মডেলগুলি অত্যন্ত দীর্ঘ পরিষেবা জীবন সহ যোগাযোগহীন, মিলিসেকেন্ড-স্তরের, স্পার্ক-মুক্ত সুইচিং অর্জন করতে থাইরিস্টর বা IGBT পাওয়ার সেমিকন্ডাক্টর মডিউল ব্যবহার করে।
পণ্যের মস্তিষ্কে ইন্ডাস্ট্রিয়াল-গ্রেড মাইক্রোপ্রসেসর (MCU) এবং সুনির্দিষ্ট ভোল্টেজ/কারেন্ট ট্রান্সফরমার রয়েছে, যা রিয়েল-টাইম সুনির্দিষ্ট নমুনা এবং দ্রুত সিদ্ধান্ত গ্রহণের জন্য দায়ী।
নিরাপত্তা এবং কাঠামোর ক্ষেত্রে, অভ্যন্তরীণ উচ্চ-কারেন্ট চ্যানেলগুলি কম-প্রতিবন্ধকতাযুক্ত টিন-প্লেটেড কপার বার ব্যবহার করে, মরিচা-প্রুফ চিকিত্সার পরে চ্যাসিটি উচ্চ-মানের কোল্ড-রোল্ড স্টিল প্লেট দিয়ে তৈরি, এবং ইন্টিগ্রেটেড মেটাল অক্সাইড ভ্যারিস্টর (MOV) এবং অন্যান্য উপাদানগুলি একটি অ্যান্টি-সার্জ সুরক্ষা সার্কিট তৈরি করে।

TNS সম্পূর্ণ স্বয়ংক্রিয় এসি ভোল্টেজ স্টেবিলাইজারের কাস্টমাইজেশন

1. মূল পরামিতি এবং প্রযুক্তি নিশ্চিতকরণ

মূল কর্মক্ষমতা সূচক:

স্থিতিশীলতা নির্ভুলতা: এটি ±1% বা ±0.5% কিনা তা স্পষ্টভাবে উল্লেখ করুন, কারণ এটি অভ্যন্তরীণ স্যাম্পলিং সার্কিটের (যেমন 16-বিট বা উচ্চতর নির্ভুলতা ADC চিপ) এবং ভোল্টেজ ট্রান্সফরমার (PT) এর নির্ভুলতা স্তরকে (যেমন 0.2 শ্রেণী) সরাসরি প্রভাবিত করে৷
প্রতিক্রিয়া সময়: এটি সম্পূর্ণ প্রতিক্রিয়া সময় (ভোল্টেজ ওঠানামা থেকে নির্ভুলতার পরিসরের মধ্যে পুনরুদ্ধার পর্যন্ত) বা পদক্ষেপ প্রতিক্রিয়া সময় কিনা তা স্পষ্টভাবে উল্লেখ করুন। প্রেস মেশিন এবং স্পট ওয়েল্ডিং মেশিনের মতো পরিস্থিতিগুলির জন্য, তাত্ক্ষণিক ভোল্টেজ স্যাগ ক্ষতিপূরণ গতির জন্য প্রয়োজনীয়তা নিশ্চিত করা প্রয়োজন, যা একটি যোগাযোগহীন (থাইরিস্টর) সুইচিং বা একটি উচ্চ-গতির সার্ভো মোটর সমাধান গ্রহণ করবে কিনা তা নির্ধারণ করে।

মূল উপকরণ এবং প্রক্রিয়াগুলির প্রাথমিক ফ্রেমিং:

দক্ষতার প্রয়োজনের উপর ভিত্তি করেএনটিএস, স্পষ্টভাবে সিলিকন ইস্পাত শীট গ্রেড উপরের সীমা নির্দিষ্ট করুন, উদাহরণস্বরূপ: "নিপ্পন স্টিল 27ZH100 বা একটি গার্হস্থ্য গ্রেড 30QG120 বা তার উপরে ওরিয়েন্টেড সিলিকন স্টিল শীট ব্যবহার করতে হবে"।
ওভারলোড ক্ষমতা এবং জীবনকালের প্রয়োজনীয়তার উপর ভিত্তি করে, স্পষ্টভাবে ভোল্টেজ নিয়ন্ত্রণ উপাদানের ধরন উল্লেখ করুন: "যে পরিস্থিতিতে ঘন ঘন সামঞ্জস্য এবং রক্ষণাবেক্ষণ-মুক্ত প্রয়োজন, একটি Infineon বা সমতুল্য ব্র্যান্ডের দ্বিমুখী থাইরিস্টর (থাইরিস্টর) মডিউলের ব্যবহার নির্দিষ্ট করুন; উচ্চ প্রভাব লোড পরিস্থিতিতে, সিলভার গ্রাফাইট কম্পোজিট কার্বন ব্রাশ এবং বিশেষ পরিধান-প্রতিরোধী মডিউলের সাথে ব্যবহার নির্দিষ্ট করুন"।
পরিবেশের উপর ভিত্তি করে, স্পষ্টভাবে সুরক্ষা এবং বিরোধী জারা প্রক্রিয়া নির্দিষ্ট করুন: "বহিরের উপকূলীয় পরিবেশের জন্য, বক্স বডি 304 স্টেইনলেস স্টীল উপাদান ব্যবহার করে, অথবা কার্বন স্টিল বক্স বডি 'ইপক্সি জিঙ্ক-সমৃদ্ধ প্রাইমার + ইপক্সি আয়রন অক্সাইড ইন্টারমিডিয়েট পেইন্ট + পলিউরেথেন টপকোট' ভারী অ্যান্টি-জারা আবরণ সিস্টেম ব্যবহার করে, যার শুষ্ক ফিল্মের মোট বেধ ≥ μ5 μ2।"

2. স্কিম ডিজাইন

ইলেক্ট্রোম্যাগনেটিক এবং স্ট্রাকচারাল ডিপেনিং ডিজাইন:

ইলেক্ট্রোম্যাগনেটিক গণনা নথি: আয়রন কোর ম্যাগনেটিক ফ্লাক্স ডেনসিটি ভ্যালু (যেমন ≤ 1.65T), ইলেকট্রিক ফ্লাক্স ডেনসিটি ভ্যালু, শর্ট-সার্কিট ইম্পিডেন্স ক্যালকুলেশন, লস ডিস্ট্রিবিউশন (নো-লোড লস, লোড লস, অতিরিক্ত লস) ইত্যাদি সহ বিস্তারিত গণনা প্রদান করুন।

মূল নকশা আউটপুট:

ক্ষতিপূরণ ট্রান্সফরমার নকশা অঙ্কন: স্পষ্টভাবে এর ক্ষমতা, ভোল্টেজ অনুপাত, ওয়াইন্ডিং ফর্ম (যেমন ফয়েল উইন্ডিং বা তারের উইন্ডিং), ইনসুলেশন গ্রেড (যেমন H ক্লাস 180°C) উল্লেখ করুন।
ভোল্টেজ নিয়ন্ত্রক/পাওয়ার মডিউল নির্বাচন গণনা: যোগাযোগহীন প্রকার ব্যবহার করলে, ভোল্টেজ/বর্তমান নিরাপত্তা মার্জিন গণনা প্রদান করুন (সাধারণত ভোল্টেজ ≥ 2.5 বার, বর্তমান ≥ 2 বার) এবং তাপ অপচয় গণনা করুন৷
কন্ট্রোল লজিক ডায়াগ্রাম: স্বতন্ত্র থ্রি-ফেজ স্যাম্পলিং, কন্ট্রোল অ্যালগরিদম (যেমন ফাজি পিআইডি), সুরক্ষা লজিক (যেমন ওভারকারেন্ট ইনভার্স টাইম চরিত্রগত বক্ররেখা) এর জন্য স্পষ্টভাবে হার্ডওয়্যার সার্কিট উল্লেখ করুন।

3. কাঁচামাল ক্রয় এবং উৎপাদন শুরু

মূল উপাদান সংগ্রহ এবং গুদাম পরিদর্শন:

সিলিকন ইস্পাত শীট: সরবরাহকারীর মানের শংসাপত্র এবং লোহার ক্ষতির মান (P1.7/50) এবং চৌম্বকীয় আনয়ন শক্তি (B800) এর নমুনা যাচাই করুন।
ইলেক্ট্রোম্যাগনেটিক তার/তামার ফয়েল: কন্ডাকটরের ডিসি রেজিস্ট্যান্স রেট, ইনসুলেশন লেয়ারের বেধ এবং ভোল্টেজের মান সহ্য করে যাচাই করুন।
পাওয়ার সেমিকন্ডাক্টর মডিউল: মূল ফ্যাক্টরি রিপোর্ট যাচাই করুন এবং স্ট্যাটিক প্যারামিটার পরীক্ষা পরিচালনা করুন (যেমন ট্রিগার ভোল্টেজ, কারেন্ট)।
নিরোধক উপাদান: তাপ প্রতিরোধের গ্রেড সার্টিফিকেশন এবং বেধ অভিন্নতা যাচাই করুন.

মূল প্রক্রিয়া এবং বিশেষ প্রক্রিয়া নিয়ন্ত্রণ:

আয়রন কোর স্ট্যাকিং: স্টেপড স্ট্যাকিং টুলিং ব্যবহার করুন, স্ট্যাকিং সহগ (> 0.96) নিয়ন্ত্রণ করুন এবং সমাপ্তির পরে নো-লোড কারেন্ট এবং প্রাথমিক ক্ষতির মান পরিমাপ করুন।
ঘুর ঘুর এবং অন্তরণ চিকিত্সা: ধ্রুব টেনশন ওয়াইন্ডিং মেশিন ব্যবহার করুন, এবং সমাপ্তির পরে আন্তঃ-ওয়াইন্ডিং পালস সহ্য ভোল্টেজ পরীক্ষা (যেমন 3.5kV, 0.1s) পরিচালনা করুন। গর্ভধারণ প্রক্রিয়ার জন্য, "প্রিহিটিং-ভ্যাকুয়াম-নিমজ্জন-নিরাময়" সম্পূর্ণ তাপমাত্রা-চাপ বক্ররেখা প্রক্রিয়া রেকর্ড করুন।
যোগাযোগহীন পাওয়ার ইউনিট সমাবেশ: তাপ সিঙ্কে নির্দিষ্ট ধরনের তাপ পরিবাহী সিলিকন গ্রীস প্রয়োগ করুন, ইনস্টলেশন বোল্টগুলিকে শক্ত করতে একটি নির্দিষ্ট টর্ক সহ একটি টর্ক রেঞ্চ ব্যবহার করুন, সামঞ্জস্যপূর্ণ যোগাযোগের তাপ প্রতিরোধের নিশ্চিত করুন৷
