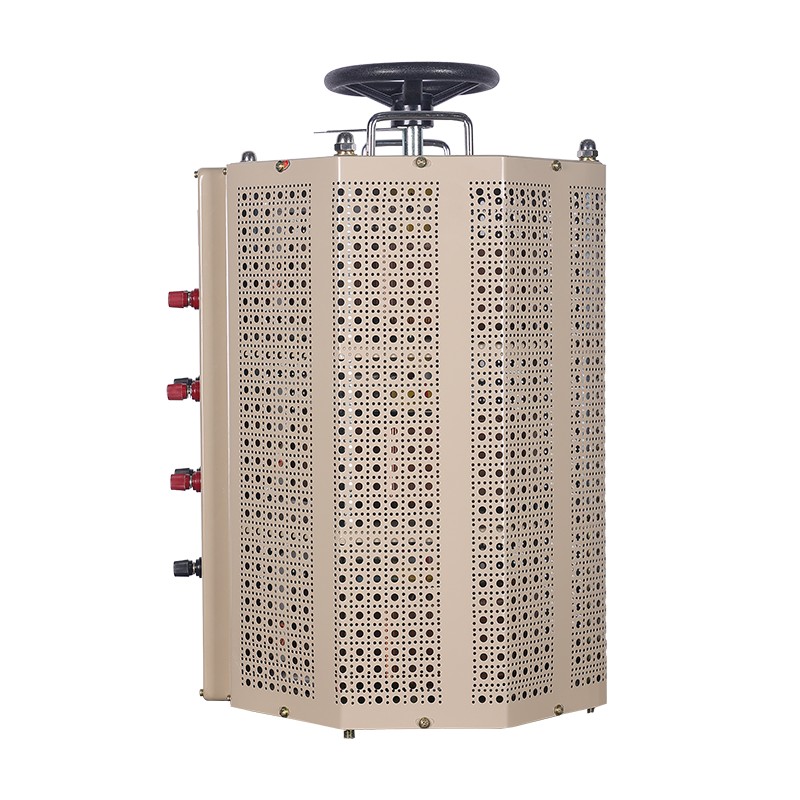

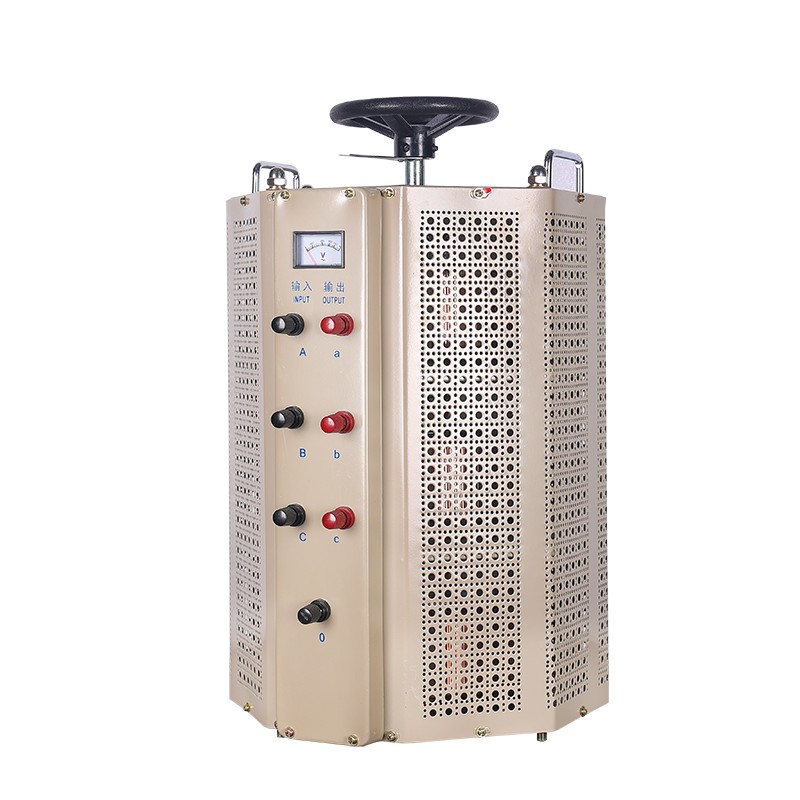

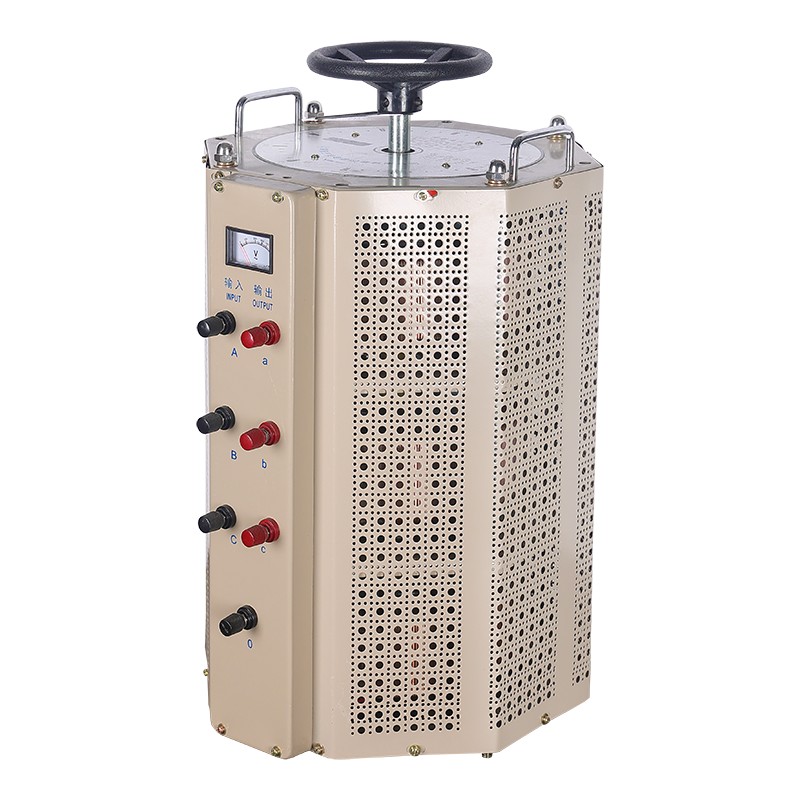

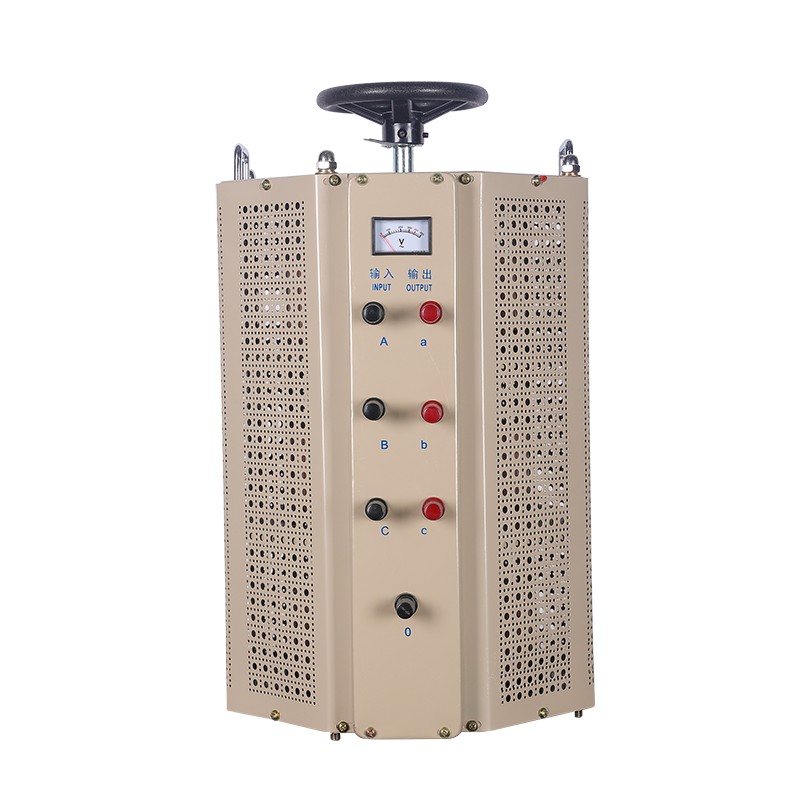

TSGC2 যোগাযোগ-টাইপ ভোল্টেজ নিয়ন্ত্রক

একজন পেশাদার প্রস্তুতকারক এবং সরবরাহকারী হিসাবে, Yibling-এর TSGC2 যোগাযোগ-টাইপ ভোল্টেজ নিয়ন্ত্রক একটি স্ব-সংযুক্ত ভোল্টেজ নিয়ন্ত্রক ট্রান্সফরমার, বৈশিষ্ট্যগুলি তরঙ্গরূপ বিকৃতি-মুক্ত, ছোট আকার, হালকা ওজন, উচ্চ দক্ষতা, সহজ অপারেশন এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা।
এটি রাসায়নিক প্রকৌশল, ধাতুবিদ্যা, যন্ত্র, যান্ত্রিক এবং বৈদ্যুতিক উত্পাদন, হালকা শিল্প উত্পাদন, এবং উচ্চ ভোল্টেজ, তাপমাত্রা নিয়ন্ত্রণ, গতি নিয়ন্ত্রণ, আলো নিয়ন্ত্রণ এবং শক্তি নিয়ন্ত্রণের মতো উদ্দেশ্যগুলি অর্জনের জন্য বৈজ্ঞানিক পরীক্ষা-নিরীক্ষার মতো শিল্পগুলিতে ব্যাপকভাবে প্রয়োগ করা যেতে পারে। এবং এটি একটি আদর্শ এসি ভোল্টেজ নিয়ন্ত্রণকারী পাওয়ার সাপ্লাই।

মূল উপাদান

TSGC2 কন্টাক্ট-টাইপ রেগুলেটরের মূল উপাদানের সমন্বয় - বিশেষ গ্রাফাইট ব্রাশ, সূক্ষ্মভাবে গ্রাউন্ড এবং প্রলিপ্ত তামার রিং এবং কোল্ড-রোল্ড সিলিকন স্টিল শিট - এটির ক্লাসিক ম্যানুয়াল ভোল্টেজ রেগুলেশন আর্কিটেকচারের তিনটি ভৌত ​​স্তম্ভ গঠন করে। প্রতিটি উপাদান নির্বাচন সরাসরি একটি মূল কর্মক্ষমতা উপলব্ধি অনুরূপ.

1. ম্যাগনেটিক সার্কিট ফাউন্ডেশন: কোল্ড-ঘূর্ণিত সিলিকন ইস্পাত শীট কোর

এটি একটি সাধারণ সিলিকন ইস্পাত শীট নয়; এটি একটি উচ্চ-মানের কোল্ড-রোল্ড ওরিয়েন্টেড সিলিকন ইস্পাত শীট যার একটি স্পষ্ট ক্ষতির মান (W/kg) এবং উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা (যেমন 30Q130 সিরিজ)। এটি একটি রিং আকারে স্ট্যাম্প করা হয় এবং তারপরে একটি নিম্ন চৌম্বকীয় প্রতিরোধের এবং কম এডি কারেন্ট লস দক্ষ ক্লোজড ম্যাগনেটিক সার্কিট গঠনের জন্য একটি ধাপে ধাপে স্ট্যাক করা হয়। এটি নিশ্চিত করে যে নিয়ন্ত্রন প্রক্রিয়া চলাকালীন, কোরের নো-লোড লস এবং হিটিং কম স্তরে নিয়ন্ত্রিত হয়, যা পুরো ডিভাইসের জন্য একটি উচ্চ-দক্ষতা এবং শান্ত শক্তি রূপান্তর ভিত্তি প্রদান করে।

2. পরিবাহী এবং স্লাইডিং কোর: সূক্ষ্মভাবে মাটি এবং প্রলিপ্ত তামার রিং এবং বিশেষ গ্রাফাইট ব্রাশ

এটি মসৃণ, স্থিতিশীল এবং কম-ক্ষতি ভোল্টেজ নিয়ন্ত্রণ অর্জনের জন্য মূল ঘর্ষণ জোড়া।
তামার আংটি: স্লাইডিং ট্র্যাক হিসাবে ঘুর এর উন্মুক্ত অংশ, সহজভাবে পালিশ না. আয়নার মতো পৃষ্ঠ ফিনিস (Ra মান সাধারণত ≤ 0.8 μm) অর্জনের জন্য এটিকে সুনির্দিষ্ট বাঁক এবং পলিশিং করতে হবে এবং তারপরে সিলভার প্লেটিং বা মোটা টিনের চিকিত্সার মধ্য দিয়ে যেতে হবে। আবরণটি কেবল যোগাযোগের প্রতিরোধকে হ্রাস করে না এবং জারণকে বাধা দেয়, তবে এর নরম প্রকৃতিটি ব্রাশের সাথে আরও ভালভাবে মেলে, প্রায় ধাপবিহীন, কম-স্পার্ক ভোল্টেজ নিয়ন্ত্রণ অর্জন করে।
বিশেষ গ্রাফাইট ব্রাশ: এটি একটি সাধারণ কার্বন ব্রাশ নয়, একটি যৌগিক ধাতব গ্রাফাইট উপাদান যা উচ্চ-বিশুদ্ধ গ্রাফাইটের ভিত্তি এবং তামার গুঁড়া বা সিলভার পাউডার গর্ভবতী। এই সূত্রটি তার চমৎকার স্ব-তৈলাক্তকরণ (ঘর্ষণ এবং পরিধান হ্রাস), উচ্চ পরিবাহিতা (সংযোগের চাপ হ্রাস এবং তাপ হ্রাস) এবং স্থিতিশীল ঘর্ষণ সহগ নিশ্চিত করে। এর কঠোরতা এবং স্থিতিস্থাপকতা তামার রিং এ স্ক্র্যাচ এড়ানোর সময় যোগাযোগের চাপ নিশ্চিত করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।

3. গঠন, কন্ডাক্টর, এবং নিরোধকের সমন্বয়

উইন্ডিং কন্ডাক্টর: কম প্রতিরোধ ক্ষমতা এবং উচ্চ কারেন্ট-বহন ক্ষমতা নিশ্চিত করতে ≥ 99.95% বিশুদ্ধতা সহ ইলেক্ট্রোলাইটিক কপার এনামেলযুক্ত তার ব্যবহার করুন।
যান্ত্রিক সমর্থন: Q235 কোল্ড-রোল্ড স্টিল প্লেট ব্যবহার করুন যার পুরুত্ব ≥ 1.5 মিমি, ভাঁজ করা এবং একটি ফ্রেমে ঢালাই করা, যা স্থিতিশীল যান্ত্রিক সমর্থন এবং উইন্ডিং পজিশনিং প্রদান করে।
নিরোধক সিস্টেম: পলিয়েস্টার ফিল্ম (পিইটি), কর্নকব পেপার, বা ডিএমডি ইনসুলেশন পেপার ব্যবহার করুন ওয়াইন্ডিং লেয়ার এবং গ্রাউন্ডের মধ্যে নির্ভরযোগ্য বিচ্ছিন্নতার জন্য, ইলেকট্রিকাল নিরাপত্তা নিশ্চিত করতে ইনসুলেশন গ্রেড সাধারণত বি লেভেল (130°C) বা তার বেশি। সংক্ষেপে, TSGC2 কন্টাক্ট-টাইপ রেগুলেটরের ক্লাসিক ডিজাইন মূলত দক্ষ চৌম্বক সার্কিট (সিলিকন স্টিল শীট), আদর্শ স্লাইডিং কন্টাক্ট (কোটেড কপার রিং + কম্পোজিট গ্রাফাইট ব্রাশ) এবং সুনির্দিষ্ট প্রক্রিয়াকরণের মাধ্যমে নির্ভরযোগ্য নিরোধক কাঠামোকে একীভূত করে। এই উপাদান সংমিশ্রণ খরচ, নির্ভরযোগ্যতা, এবং কর্মক্ষমতা মধ্যে একটি চমৎকার ভারসাম্য অর্জন করে, এটি ল্যাবরেটরি, শিল্প নিয়ন্ত্রণ, এবং ম্যানুয়াল সূক্ষ্ম ভোল্টেজ নিয়ন্ত্রণের প্রয়োজন পরিস্থিতিতে একটি স্থায়ী সমাধান করে তোলে। ভোল্টেজ নিয়ন্ত্রণ অনুভূতির মসৃণতা, আউটপুট স্থিতিশীলতা এবং পরিষেবা জীবন সরাসরি মূল উপকরণগুলির গ্রেড এবং প্রক্রিয়াকরণের নির্ভুলতা এবং তাদের প্রক্রিয়াকরণ দ্বারা নির্ধারিত হয়।

TSGC2 কন্টাক্ট-টাইপ ভোল্টেজ রেগুলেটরের কাজ

TSGC2 কন্টাক্ট-টাইপ ভোল্টেজ রেগুলেটর হল একটি ম্যানুয়াল ভোল্টেজ রেগুলেশন ডিভাইস যা বিশুদ্ধ ইলেক্ট্রোম্যাগনেটিক এবং মেকানিক্যাল নীতির উপর ভিত্তি করে। দমূল ফাংশনএকটি অবিচ্ছিন্ন, মসৃণ, রৈখিকভাবে সামঞ্জস্যযোগ্য এবং স্বজ্ঞাতভাবে নিয়ন্ত্রণযোগ্য এসি পাওয়ার সাপ্লাই প্রদান করা।

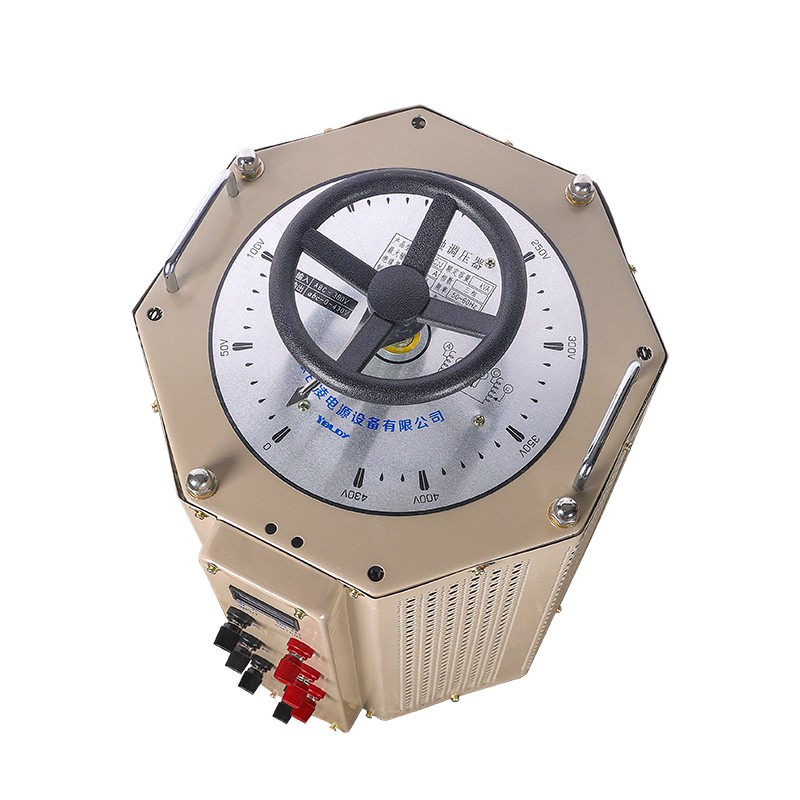

সূক্ষ্ম মাটিতে স্লাইড করার জন্য বিশেষ গ্রাফাইট ব্রাশগুলি চালানোর জন্য হ্যান্ডহুইলটি ঘোরানোর মাধ্যমে এবং ধাতুপট্টাবৃত রিং-আকৃতির কপার উইন্ডিং, এই ভোল্টেজ নিয়ন্ত্রকটি 0V থেকে রেটযুক্ত মান পর্যন্ত স্টেপলেস ভোল্টেজ নিয়ন্ত্রণ অর্জন করতে পারে (যেমন 0-250V বা 0-430V), এবং স্বজ্ঞাত কো-অপারেটিং স্কেল লিঙ্কের মাধ্যমে স্বজ্ঞাত সমবায় নির্দেশক প্রদান করে। সূক্ষ্ম ভোল্টেজ সমন্বয় করতে.
বিশুদ্ধ শারীরিক পরিবাহী কাঠামোর (কপার উইন্ডিং + ব্রাশ) এর কারণে এটির একটি শক্তিশালী তাত্ক্ষণিক ওভারলোড ক্ষমতা রয়েছে এবং এটি বিশুদ্ধ এবং বিকৃতি-মুক্ত সাইন তরঙ্গ আউটপুট করতে পারে।
দসাধারণ আবেদনTSGC2 কন্টাক্ট-টাইপ ভোল্টেজ রেগুলেটর হল ল্যাবরেটরি, ওয়ার্কশপ বা প্রোডাকশন লাইনে ম্যানুয়াল অ্যাডজাস্টেবল পাওয়ার সাপ্লাই হিসাবে, যা যন্ত্রপাতি ডিবাগিং, লোড টেস্টিং, পর্যায়ক্রমে মোটর শুরু বা শিক্ষা প্রদর্শনের জন্য ব্যবহৃত হয়।
যাইহোক, এটি অবশ্যই স্পষ্টভাবে বলা উচিত যে এই পণ্যটি একটি স্বয়ংক্রিয় ভোল্টেজ স্টেবিলাইজার নয় - যখন ইনপুট ভোল্টেজ বা লোড পরিবর্তন হয়, তখন আউটপুট ভোল্টেজ ওঠানামা করবে এবং পুনরায় সামঞ্জস্য করার জন্য ম্যানুয়াল হস্তক্ষেপ প্রয়োজন।
একই সময়ে, TSGC2 পরিচিতি-টাইপ ভোল্টেজ নিয়ন্ত্রকের সাধারণত বৈদ্যুতিন সুরক্ষা ফাংশন থাকে না এবং এর ব্রাশটি একটি পরিধানের অংশ, যা নিয়মিত রক্ষণাবেক্ষণের প্রয়োজন হয়।
তাই, TSGC2 কন্টাক্ট-টাইপ ভোল্টেজ নিয়ন্ত্রকের সারমর্ম হল একটি নির্ভরযোগ্য, টেকসই এবং খরচ-কার্যকর ম্যানুয়াল ভোল্টেজ সেটিং টুল, এমন পরিস্থিতিতে উপযুক্ত যেখানে ভোল্টেজের ম্যানুয়াল সুনির্দিষ্ট নিয়ন্ত্রণের প্রয়োজন হয় বা যেখানে প্রভাব লোড সহ্য করা হয়, স্বয়ংক্রিয় ভোল্টেজ স্থিতিশীলতা প্রয়োজন এমন সিস্টেমে ব্যবহার না করে।
