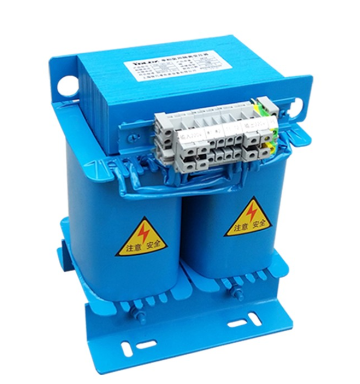

একটি আইটি মেডিকেল আইসোলেশন ট্রান্সফরমার কি এবং কেন এটি এত গুরুত্বপূর্ণ?
একটি আইটি মেডিকেল আইসোলেশন ট্রান্সফরমার হল একটি বিশেষায়িত একক ফেজ আইসোলেশন ট্রান্সফরমার যা বিশেষভাবে স্বাস্থ্যসেবা সুবিধাগুলিতে মেডিকেল আইটি সিস্টেমের জন্য (আইসোলেটেড টেরা - আনগ্রাউন্ডেড সিস্টেম) ডিজাইন করা হয়েছে।
সাধারণ ট্রান্সফরমারের বিপরীতে যেগুলি কেবল ধাপে ধাপে ভোল্টেজকে উপরে বা নিচে নিয়ে যায়আইটি মেডিকেল ট্রান্সফরমারমৌলিকভাবে ভিন্ন কিছু করে: এটি অপারেটিং রুম, আইসিইউ এবং কার্ডিয়াক কেয়ার ইউনিটে গুরুত্বপূর্ণ চিকিৎসা সরঞ্জামের জন্য বৈদ্যুতিকভাবে বিচ্ছিন্ন, ভিত্তিহীন পাওয়ার সাপ্লাই তৈরি করে।
কেন যে ব্যাপার?
কারণ একটি স্ট্যান্ডার্ড গ্রাউন্ডেড পাওয়ার সিস্টেমে, একটি একক নিরোধক ত্রুটি একটি ব্রেকারকে ট্রিপ করতে পারে — লাইফ সাপোর্ট সরঞ্জামে পাওয়ার কাটা। একটি অপারেটিং রুমে, এটি একটি বিকল্প নয়।
আইটি মেডিকেল ট্রান্সফরমার, একটি ইনসুলেশন মনিটরিং ডিভাইস (IMD) সহ, নিশ্চিত করে যে প্রথম ত্রুটিটি বিদ্যুৎকে বাধা দেয় না। এটা এলার্ম, কিন্তু এটা ট্রিপ না. সার্জনরা প্রক্রিয়াটি শেষ করতে পারেন। জীবন ঝুঁকিতে ফেলা হয় না।
সংক্ষেপে: এটি একটি অ্যালার্ম এবং একটি বিভ্রাটের মধ্যে পার্থক্য। একটি সতর্কতা এবং একটি ট্র্যাজেডির মধ্যে।
কিভাবে একটি আইটি মেডিকেল আইসোলেশন ট্রান্সফরমার কাজ করে
নীতিটি সোজা, কিন্তু মৃত্যুদন্ড ক্ষমার অযোগ্য।
ধাপ 1 - বিচ্ছিন্নতা
ট্রান্সফরমারে দুটি সম্পূর্ণ আলাদা উইন্ডিং রয়েছে — প্রাথমিক (প্রধান দিক) এবং মাধ্যমিক (রোগীর দিক)। তাদের মধ্যে সরাসরি বৈদ্যুতিক সংযোগ নেই। একটি চৌম্বক ক্ষেত্রের মাধ্যমে শক্তি স্থানান্তর।
ধাপ 2 – ভিত্তিহীন মাধ্যমিক
গৌণ দিকটি পৃথিবীর সাথে সংযুক্ত নয় - স্ট্যান্ডার্ড পাওয়ার সিস্টেমের বিপরীতে যেখানে নিরপেক্ষ গ্রাউন্ড করা হয়। এটি আইটি (আইসোলেটেড টেরা) সিস্টেমের মূল।
ধাপ 3 - প্রথম দোষ আচরণ
যদি একটি একক ত্রুটি ঘটে — বলুন, একটি অস্ত্রোপচারের পাওয়ার কর্ড চিমটি হয়ে যায় এবং ধাতব চ্যাসিসকে স্পর্শ করে — ইনসুলেশন মনিটরিং ডিভাইস (IMD) নিরোধক প্রতিরোধের হ্রাস সনাক্ত করে এবং একটি অ্যালার্ম বাজায়। কিন্তু ট্রান্সফরমার ট্রিপ হয় না। বিদ্যুৎ প্রবাহ চলতে থাকে। অস্ত্রোপচার দলকে সতর্ক করা হয়েছে, কিন্তু বাধা দেওয়া হয়নি।
ধাপ 4 - দ্বিতীয় দোষ
শুধুমাত্র একটি ভিন্ন লাইনে একটি দ্বিতীয় ত্রুটি ঘটলে প্রতিরক্ষামূলক ডিভাইস অবশেষে ট্রিপ করে। ততক্ষণে, পদ্ধতিটি সাধারণত সম্পূর্ণ হয় এবং রোগী নিরাপদ থাকে।
ধাপ 5 - ক্রমাগত পর্যবেক্ষণ
আইএমডি ক্রমাগত বিচ্ছিন্ন সার্কিট এবং স্থলের মধ্যে অন্তরণ প্রতিরোধের পরিমাপ করে। যদি মানটি একটি সেট থ্রেশহোল্ডের নিচে পড়ে (সাধারণত 50kΩ থেকে 100kΩ), এটি একটি ভিজ্যুয়াল এবং শ্রবণযোগ্য অ্যালার্ম ট্রিগার করে — কিন্তু আবার, কোনো পাওয়ার বাধা নেই।
এই সংমিশ্রণ — আইসোলেশন ট্রান্সফরমার + আইএমডি — সরাসরি রোগীর যোগাযোগের সরঞ্জামগুলির জন্য সবচেয়ে নিরাপদ সম্ভাব্য পাওয়ার সাপ্লাই তৈরি করে।
এর সাধারণ প্রকারআইটি মেডিকেল ট্রান্সফরমার
মেডিকেল আইসোলেশন ট্রান্সফরমার শেল্ফ ইউনিট বন্ধ নয়। তারা স্বাস্থ্যসেবা অ্যাপ্লিকেশনের জন্য নির্মিত উদ্দেশ্য.
| টাইপ | সাধারণ রেটিং | আবেদন |
| একক রোগীর কক্ষের ট্রান্সফরমার | 3kVA - 8kVA | একক অপারেটিং রুম, আইসিইউ বেড, বা ক্যাথ ল্যাব |
| মাল্টি রুম ট্রান্সফরমার | 10kVA – 25kVA | একটি আইটি সিস্টেম থেকে একাধিক OR খাওয়ানো হয় (কম সাধারণ) |
| পোর্টেবল মেডিকেল আইটি ট্রান্সফরমার | 1kVA - 3kVA | মোবাইল ইউনিট, অস্থায়ী স্থাপনা, মাঠ হাসপাতাল |
| এমআরআই/সিটি অক্জিলিয়ারী ট্রান্সফরমার | 5kVA – 15kVA | ইমেজিং সরঞ্জাম অক্জিলিয়ারী সার্কিট নিবেদিত, না প্রধান চুম্বক শক্তি |
অনুশীলনে, 5kVA থেকে 8kVA একক ফেজ ইউনিট একটি স্ট্যান্ডার্ড অপারেটিং রুমের জন্য সবচেয়ে সাধারণ। এটি শক্তি সরবরাহ করে:
সার্জিক্যাল লাইট
ইলেক্ট্রোসার্জিক্যাল ইউনিট
রোগীর মনিটর
এনেস্থেশিয়া মেশিন
অপারেটিং ফিল্ডে পাওয়ার আউটলেট
কেনআইটি মেডিকেল ট্রান্সফরমারব্যাপার
কারণ একটি হাসপাতালে বিদ্যুৎ বিভ্রাট কোনো অসুবিধা নয়। এটি একটি প্রাণঘাতী ঘটনা।
এখানে একটি সঠিকভাবে ডিজাইন করা আইটি মেডিকেল ট্রান্সফরমার সিস্টেম যা প্রদান করে:
1. প্রথম ফল্টের সময় নিরবচ্ছিন্ন শক্তি
প্রথম দোষে স্ট্যান্ডার্ড গ্রাউন্ডেড সিস্টেম ট্রিপ। আইটি সিস্টেম করে না। এই একক পার্থক্য একটি অস্ত্রোপচার নিরাপদে শেষ করার অনুমতি দেয়।
2. অত্যন্ত কম ফুটো বর্তমান
মেডিকেল আইসোলেশন ট্রান্সফরমারগুলি ডবল বা রিইনফোর্সড ইনসুলেশন এবং আল্ট্রা লো কাপলিং ক্যাপাসিট্যান্স দিয়ে তৈরি করা হয়। লিকেজ কারেন্ট সাধারণত 0.1mA-এর নিচে থাকে - স্ট্যান্ডার্ড ট্রান্সফরমার থেকে অনেক কম। এটি অত্যন্ত গুরুত্বপূর্ণ যখন সরঞ্জামগুলি রোগীর শরীরের সাথে সরাসরি সংযুক্ত থাকে (যেমন, ইসিজি লিডস, এন্ডোস্কোপিক প্রোব)।
3. ক্রমাগত অন্তরণ পর্যবেক্ষণ
IMD 24/7 সিস্টেম দেখে। এটি একটি গুরুতর ব্যর্থতা হওয়ার আগে অবনতি সনাক্ত করে। রক্ষণাবেক্ষণ দলগুলি প্রাথমিক সতর্কতা পায়, জরুরি কল নয়।
4. গ্রিড বাহিত হস্তক্ষেপ বিরুদ্ধে সুরক্ষা
বিচ্ছিন্নতা উচ্চ কম্পাঙ্কের শব্দ, হারমোনিক্স, এবং মেইন সরবরাহ থেকে উত্থানকে ব্লক করে। সংবেদনশীল মেডিকেল ইলেকট্রনিক্স — মনিটর, ইনফিউশন পাম্প, ডায়াগনস্টিক যন্ত্রপাতি — পরিষ্কারভাবে এবং নির্ভরযোগ্যভাবে কাজ করে।
5. চিকিৎসা নিরাপত্তা মান সঙ্গে সম্মতি
IEC 60601-1, GB 9706.1, এবং অন্যান্য জাতীয় মানগুলির জন্য রোগীর যত্নের এলাকায় আইটি পাওয়ার সিস্টেম প্রয়োজন যেখানে সরঞ্জাম সরাসরি শরীরে প্রয়োগ করা হয়। আইটি ট্রান্সফরমার নেই, নিয়ন্ত্রক অনুমোদন নেই।
আইটি মেডিকেল ট্রান্সফরমার ছাড়া, আধুনিক সার্জারি সাধারণ উদ্দেশ্য পাওয়ার স্ট্রিপগুলিতে চলবে — এমন ঝুঁকি কোনো হাসপাতাল নিতে পারে না।
সঠিক আইটি মেডিকেল ট্রান্সফরমার নির্বাচন করা
একটি আইটি মেডিকেল ট্রান্সফরমার নির্বাচন করা সবচেয়ে সস্তা ইউনিট খোঁজার বিষয়ে নয়। এটি কঠোর নিরাপত্তা এবং নিয়ন্ত্রক প্রয়োজনীয়তা পূরণ সম্পর্কে.
ধাপ 1 - প্রয়োজনীয় কেভিএ রেটিং নির্ধারণ করুন
আইটি সিস্টেমের সাথে সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের শক্তি খরচ যোগ করুন। শুধু নেমপ্লেট রেটিং যোগ করবেন না — প্রকৃত মাপা বা প্রত্যাশিত চলমান শক্তি ব্যবহার করুন।
| অপারেটিং রুম সরঞ্জাম | সাধারণ শক্তি (VA) |
| অস্ত্রোপচারের আলো | 150-300 |
| ইলেক্ট্রোসার্জিক্যাল ইউনিট | 200-400 (শিখর অনেক বেশি, কিন্তু স্বল্প সময়কাল) |
| রোগীর মনিটর | 100-200 |
| এনেস্থেশিয়া মেশিন | 300-500 |
| সার্জিক্যাল মাইক্রোস্কোপ | 200-300 |
| পাওয়ার আউটলেট (বিভিন্ন ছোট ডিভাইস) | 500-1000 |
| মোট সাধারণ OR | 3kVA – 6kVA |
অঙ্গুষ্ঠের নিয়ম: 5kVA থেকে 8kVA একটি একক আধুনিক অপারেটিং রুমের জন্য যথেষ্ট। নাটকীয়ভাবে বড় করবেন না — একটি 15kVA ট্রান্সফরমারে উচ্চতর লিকেজ কারেন্ট এবং বৃহত্তর ইনরাশ থাকে।
ধাপ 2 - ফুটো বর্তমান সীমা যাচাই করুন
IEC 60601-1 প্রয়োগকৃত অংশগুলির জন্য রোগীর লিকেজ কারেন্ট 0.1mA-এ সীমাবদ্ধ করে। ট্রান্সফরমারের ডিজাইন — উইন্ডিং সেপারেশন, শিল্ডিং এবং মূল নির্মাণ সহ — সরাসরি এই মানকে প্রভাবিত করে। ফাঁস বর্তমান পরিমাপ দেখানো পরীক্ষা রিপোর্ট জন্য জিজ্ঞাসা করুন.
ধাপ 3 - নিরোধক নিরীক্ষণ সামঞ্জস্য পরীক্ষা করুন
আইটি মেডিকেল ট্রান্সফরমার অবশ্যই ইনসুলেশন মনিটরিং ডিভাইস (IMD) এর সাথে সামঞ্জস্যপূর্ণ হতে হবে। বেশিরভাগ আধুনিক সিস্টেম একটি আদর্শ পরিমাপ ভোল্টেজ ব্যবহার করে (যেমন, 20V ডিসি বা কম ফ্রিকোয়েন্সি এসি)। নিশ্চিত করুন যে ট্রান্সফরমারটি গ্রাউন্ডিং বা ফিল্টারিং-এ বিল্ট ইন নেই যা IMD-কে বিভ্রান্ত করবে।
ধাপ 4 - ঘের এবং মাউন্ট চয়ন করুন
খোলা ফ্রেম - একটি মেডিকেল-গ্রেড বৈদ্যুতিক প্যানেলের ভিতরে ইনস্টলেশনের জন্য (সবচেয়ে সাধারণ)।
আবদ্ধ - মেঝেতে দাঁড়ানো বা প্রাচীর বসানোর জন্য যেখানে ট্রান্সফরমারটি বৈদ্যুতিক কর্মীদের জন্য অ্যাক্সেসযোগ্য।
আইপি রেটিং - IP20 ইনডোর প্যানেল মাউন্ট করার জন্য সাধারণ। IP54 নির্দিষ্ট ইনস্টলেশনের জন্য প্রয়োজন হতে পারে।
ধাপ 5 - সার্টিফিকেশন চেক করুন
সন্ধান করুন:
IEC 60601-1 (চিকিৎসা বৈদ্যুতিক সরঞ্জাম নিরাপত্তা)
IEC 61558-2-15 (চিকিৎসা ব্যবহারের জন্য বিচ্ছিন্ন ট্রান্সফরমারের নিরাপত্তা)
GB 9706.1 (চীনা চিকিৎসা মান)
আপনার স্থানীয় বাজারের প্রয়োজন অনুযায়ী CE/UL/CCC
গ্রহণ করবেন না "আমরা এই মানগুলি অনুসরণ করি।" একটি স্বীকৃত ল্যাব থেকে টাইপ টেস্ট রিপোর্টের জন্য জিজ্ঞাসা করুন.
ধাপ 6 – অপ্রয়োজনীয়তার জন্য পরিকল্পনা করুন
সমালোচনামূলক অ্যাপ্লিকেশনের জন্য (একাধিক ওআর, কার্ডিয়াক আইসিইউ), স্বয়ংক্রিয় স্থানান্তর সুইচ (এটিএস) বা আইটি ট্রান্সফরমারকে ফিডিং ইউপিএস ব্যাকআপ সহ ডুয়াল আইটি সিস্টেম বিবেচনা করুন। একটি ট্রান্সফরমার - ব্যর্থতার এক বিন্দু। দুটি ট্রান্সফরমার - সত্যিকারের অপ্রয়োজনীয়তা।
চূড়ান্ত চিন্তা
আইটি মেডিকেল আইসোলেশন ট্রান্সফরমার এমন একটি উপাদান নয় যা অপারেটিং রুমে কেউ কখনও চিন্তা করে। সার্জনরা ধন্যবাদ দেন না। নার্সরা তা পরিষ্কার করেন না। রক্ষণাবেক্ষণ কর্মীরা খুব কমই এটি স্পর্শ করে।
কিন্তু এটা সবসময় আছে — নীরবে, অক্লান্তভাবে, এবং একেবারে নির্ভরযোগ্যভাবে।
এমন একটি বিশ্বে যেখানে একটি একক বৈদ্যুতিক ত্রুটি একটি সম্পূর্ণ সার্জারি এবং একটি সংকটের মধ্যে পার্থক্য বোঝাতে পারে, আইটি মেডিকেল ট্রান্সফরমার হল অজ্ঞাত নায়ক। এটি একটি কাজ করে, এবং এটি নিখুঁতভাবে করে: যখন এটি সবচেয়ে গুরুত্বপূর্ণ হয় তখন শক্তি চালু রাখুন।
আপনি যদি হাসপাতালের বৈদ্যুতিক সিস্টেম ডিজাইন, আপগ্রেড বা রক্ষণাবেক্ষণ করেন তবে আইটি মেডিকেল ট্রান্সফরমারকে পণ্য হিসাবে বিবেচনা করবেন না। এটি একটি জীবন সুরক্ষা ডিভাইস, একটি অতিরিক্ত অংশ নয়।
সাবধানে নির্বাচন করুন. কঠোরভাবে উল্লেখ করুন। পুঙ্খানুপুঙ্খভাবে পরীক্ষা করুন।
কারণ যখন একটি অপারেটিং রুমের আলো জ্বলে থাকে - এমনকি যখন কিছু ভুল হয়ে যায় - তখন এটি আইটি মেডিকেল ট্রান্সফরমার তার কাজ করে।
