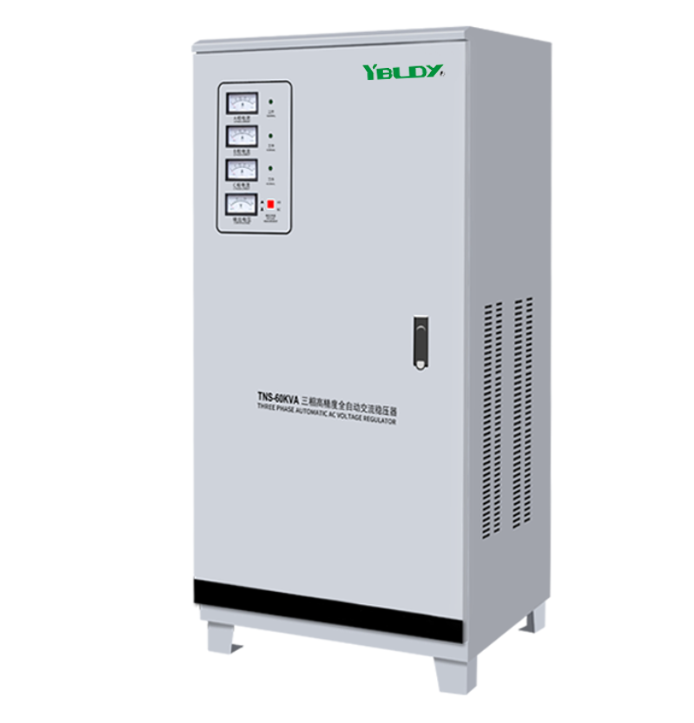

একটি TNS তিন-ফেজ ভোল্টেজ স্টেবিলাইজার কি?
A TNS তিন ফেজ ভোল্টেজ স্টেবিলাইজারএটি মূলত একটি উচ্চ নির্ভুলতা স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রক যা শিল্প গিয়ার, বাণিজ্যিক ভবন এবং সমালোচনামূলক সিস্টেমের জন্য তিন ফেজ শক্তি স্থির এবং সুষম রাখে।
একক ফেজ ইউনিট থেকে এটিকে যা আলাদা করে তা হল এর ডিজাইন: এটি মূলত তিনটি স্বাধীন সিঙ্গেল ফেজ স্টেবিলাইজার একটি স্টার (Y) কনফিগারেশনে একসাথে সংযুক্ত। প্রতিটি পর্যায় তার নিজস্ব নিয়ন্ত্রণ চ্যানেল পায় - তাই যদি একটি ফেজ প্লে হয়, অন্যরা এটির সাথে টেনে আনে না। প্রতিটি পর্যায় আলাদাভাবে নিয়ন্ত্রিত হয় - যার অর্থ যদি একটি ফেজ ডুবে যায় বা বেড়ে যায়, শুধুমাত্র সেই ফেজটি সংশোধন করা হয় যখন অন্যগুলি স্থিতিশীল থাকে।
কেন যে ব্যাপার?
কারণ থ্রি-ফেজ ইকুইপমেন্ট — সিএনসি মেশিন, ইন্ডাস্ট্রিয়াল মোটর, মেডিক্যাল ইমেজিং সিস্টেম, ডাটা সেন্টার — তিনটি ফেজ জুড়ে সুষম ভোল্টেজের উপর নির্ভর করে। যখন একটি ফেজ কম হয় এবং অন্যটি উচ্চ হয়, তখন মোটরগুলি আরও গরম হয়, কন্ট্রোলারগুলি অনিয়মিত আচরণ করে এবং সরঞ্জামের জীবনকাল ছোট হয়।
টিএনএস স্টেবিলাইজার ইউটিলিটি সরবরাহ এবং আপনার সরঞ্জামের মধ্যে বসে, ক্রমাগত প্রতিটি ফেজ পর্যবেক্ষণ করে এবং ভোল্টেজের ওঠানামাগুলি সমস্যা সৃষ্টি করার আগে সংশোধন করে। এটি পরিষ্কার, ভারসাম্যপূর্ণ, স্থিতিশীল শক্তি সরবরাহ করে — গ্রিড যা করছে তা নির্বিশেষে।
সংক্ষেপে: এটি তিন-ফেজ সরঞ্জামগুলিকে মসৃণ, দক্ষতার সাথে এবং নির্ভরযোগ্যভাবে চলমান রাখে।
কিভাবে একটিটিএনএস থ্রি-ফেজ ভোল্টেজ স্টেবিলাইজারকাজ করে
TNS স্টেবিলাইজার একটি সরল সার্ভো মোটর কন্ট্রোল সিস্টেমের সাথে কাজ করে — অভিনব কিছু নয়, কিন্তু কাজটি সম্পন্ন করার জন্য প্রমাণিত।
এটি আসলে কীভাবে কাজ করে তা এখানে:
ধাপ 1 - এটি ভোল্টেজ দেখে
তিনটি পর্যায়ের প্রতিটিতে সেন্সর ক্রমাগত ইনকামিং ভোল্টেজ পরিমাপ করে। যে মুহূর্তে সেটপয়েন্ট থেকে কিছু সরে যায়, কন্ট্রোল সার্কিট তাৎক্ষণিকভাবে তা লক্ষ্য করে।
ধাপ 2 - এটি কি করতে হবে তা নির্ধারণ করে
কন্ট্রোল বোর্ড ভোল্টেজ রিডিং প্রক্রিয়া করে, পার্থক্য গণনা করে এবং কতটা সংশোধন প্রয়োজন তা নির্ধারণ করে। যদি ইনপুট ওঠানামা করে বা লোড পরিবর্তন হয়, এটি অবিলম্বে সার্ভো মোটরকে একটি কমান্ড পাঠায়।
ধাপ 3 - সার্ভো সরে যায়
সার্ভো মোটরটি অটো-ট্রান্সফরমারের উইন্ডিং বরাবর একটি কার্বন ব্রাশকে ঘুরিয়ে দেয় এবং ধাক্কা দেয়। এটি বাঁক অনুপাত পরিবর্তন করে — মসৃণভাবে এবং অবিচ্ছিন্নভাবে, কোন ঝাঁকুনি বা পদক্ষেপ নেই।
ধাপ 4 - ভোল্টেজ আবার লাইনে টানা হয়
ইনপুট কম হলে, ট্রান্সফরমার ভোল্টেজ যোগ করে। এটি উচ্চ হলে, এটি বিয়োগ করে। আউটপুট ঠিক যেখানে হওয়া উচিত সেখানে শেষ হয় — সাধারণত লক্ষ্যের ±1% থেকে ±3% এর মধ্যে।
ধাপ 5 - ক্রমাগত পর্যবেক্ষণ
সিস্টেমটি একটি বন্ধ লুপে কাজ করে — সেন্সিং, অ্যাডজাস্টিং এবং চেকিং — ক্রমাগত। 10% ইনপুট ভোল্টেজ পরিবর্তনের জন্য প্রতিক্রিয়া সময় সাধারণত 1 সেকেন্ডের কম হয়।
ধাপ 6 - স্বাধীন পর্যায় নিয়ন্ত্রণ
যেহেতু TNS তিনটি পৃথক একক-ফেজ ইউনিট থেকে নির্মিত, প্রতিটি ফেজ স্বাধীনভাবে নিয়ন্ত্রিত হয়। এটি এমন অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ যেখানে ফেজ ভারসাম্যহীনতা একটি সমস্যা।
ফলাফল: স্থিতিশীল, ভারসাম্যপূর্ণ তিন-ফেজ শক্তি ক্রমাগত বিতরণ করা হয়, কোন তরঙ্গরূপ বিকৃতি ছাড়াই।
TNS স্টেবিলাইজারের সাধারণ প্রকার এবং রেটিং
TNS স্টেবিলাইজারগুলি বিভিন্ন অ্যাপ্লিকেশনের সাথে মানানসই ক্ষমতার পরিসরে উপলব্ধ।
ক্ষমতা পরিসীমা:
1.5kVA থেকে 60kVA (স্ট্যান্ডার্ড), অনুরোধে উপলব্ধ বৃহত্তর ক্ষমতা সহ।
স্ট্যান্ডার্ড স্পেসিফিকেশন:
| প্যারামিটার | মান |
| ইনপুট ভোল্টেজ | 304-456V (তিন-ফেজ চার-তার) |
| আউটপুট ভোল্টেজ | 380V ±1-3% (তিন-ফেজ চার-তার) |
| ফ্রিকোয়েন্সি | 50Hz/60Hz |
| প্রতিক্রিয়া সময় | ≤1 সেকেন্ড (20% ইনপুট পরিবর্তনের জন্য) |
| কর্মদক্ষতা | ≥90% |
| অন্তরণ প্রতিরোধের | ≥5MΩ |
| ভোল্টেজ সহ্য করুন | 1500V / 1 মিনিট |
| অডিও গোলমাল | ≤60dB (1 মিটারে) |
| অপারেটিং তাপমাত্রা | -5°C থেকে +40°C |
| তরঙ্গরূপ বিকৃতি | কোনটিই নয় (আউটপুট তরঙ্গরূপ ইনপুটের সাথে মেলে) |
স্ট্যান্ডার্ড বৈশিষ্ট্য:
তিন-ফেজ চার-তারের ইনপুট এবং আউটপুট
স্বাধীন পর্যায় নিয়ন্ত্রণ
ওভার-ভোল্টেজ সুরক্ষা
শর্ট সার্কিট সুরক্ষা
ফেজ ক্ষতি সুরক্ষা
ম্যানুয়াল বাইপাস ফাংশন (কিছু মডেলে)
ডিজিটাল ডিসপ্লে ইনপুট/আউটপুট ভোল্টেজ এবং বর্তমান দেখাচ্ছে
কেনTNS তিন-ফেজ ভোল্টেজ স্টেবিলাইজারব্যাপার
কারণ ভারসাম্যহীন, অস্থির শক্তি আপনার অর্থ ব্যয় করে।
এখানে একটি TNS স্টেবিলাইজার যা সরবরাহ করে তা সাধারণ পাওয়ার সাপ্লাই করতে পারে না:
1. স্বাধীন ফেজ প্রবিধান
টিএনএস তিনটি পৃথক একক-ফেজ স্টেবিলাইজার ইউনিট থেকে নির্মিত, প্রতিটি তার নিজস্ব ফেজ স্বাধীনভাবে নিয়ন্ত্রণ করে। যদি একটি ফেজ ডুবে যায়, শুধুমাত্র সেই ফেজটি সংশোধন করা হয় - অন্যগুলি স্থিতিশীল থাকে। এটি "লহরী প্রভাব" প্রতিরোধ করে যার ফলে মোটর অতিরিক্ত গরম হয় এবং সরঞ্জামগুলি অনিয়মিত আচরণ করে।
2. দ্রুত প্রতিক্রিয়া
ভোল্টেজ পরিবর্তনের সাথে সাথে, TNS এক সেকেন্ডের মধ্যে প্রতিক্রিয়া দেখায়। এটি সামঞ্জস্য করার সময়, আপনার সরঞ্জাম এমনকি ভোল্টেজ একটি সমস্যা ছিল লক্ষ্য নাও হতে পারে.
3. কোন তরঙ্গরূপ বিকৃতি
TNS ভোল্টেজ সামঞ্জস্য করে কিন্তু তরঙ্গরূপ পরিবর্তন করে না। আউটপুট ইনপুট হিসাবে ঠিক একই - কোন অতিরিক্ত জিনিস যোগ করা হয় না. মেডিকেল ইমেজিং বা ল্যাব যন্ত্রের মতো সংবেদনশীল সরঞ্জামগুলির জন্য, এটি একটি বড় চুক্তি।
4. প্রশস্ত ইনপুট ভোল্টেজ পরিসীমা
এটি 260V থেকে 430V পর্যন্ত পুরোপুরি কাজ করে। এমনকি গ্রিড খারাপ অবস্থায় থাকলেও, এটি স্থির থাকে এবং নিয়ন্ত্রণের বাইরে চলে যায় না।
5. উচ্চ দক্ষতা
দক্ষতা 90% এর বেশি, তাই কম শক্তি অপচয় হয়। তার মানে আপনার বিদ্যুৎ বিল একটু বন্ধুত্বপূর্ণ থাকে।
6. ব্যাপক সুরক্ষা
ওভার ভোল্টেজ, আন্ডার ভোল্টেজ, ওভার কারেন্ট, শর্ট সার্কিট, ফেজ লস, ওভার হিটিং — এটি আপনার যে সমস্ত সাধারণ বৈদ্যুতিক ত্রুটিগুলির মধ্যে পড়তে পারে তার বেশিরভাগই কভার করে৷
7. নির্ভরযোগ্য নির্মাণ, দীর্ঘ জীবন
এটি খাঁটি তামার উইন্ডিং, নির্ভরযোগ্য সার্ভো মোটর এবং টেকসই কার্বন ব্রাশ ব্যবহার করে। এটি মাত্র কয়েক বছর টিকে থাকার জন্য তৈরি করা হয়নি - এটি ক্রমাগত, দীর্ঘমেয়াদী অপারেশনের জন্য ডিজাইন করা হয়েছে।
8. বহুমুখী অ্যাপ্লিকেশন
TNS তার রেট করা ক্ষমতার মধ্যে তিন-ফেজ 380V সরবরাহ করতে পারে।
ডান টিএনএস স্টেবিলাইজার নির্বাচন করা হচ্ছে
একটি TNS স্টেবিলাইজার নির্বাচন করার জন্য ক্ষমতা, ভোল্টেজ এবং প্রয়োগের দিকে মনোযোগ দেওয়া প্রয়োজন।
ধাপ 1 - আপনার লোড নির্ধারণ করুন
সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের শক্তি খরচ যোগ করুন। মোটর এবং কম্প্রেসারের জন্য স্টার্টআপ (ইনরাশ) স্রোত অন্তর্ভুক্ত করুন। একটি নিরাপত্তা মার্জিন প্রয়োগ করুন - সাধারণত ভবিষ্যতে সম্প্রসারণের জন্য 20-30%।
TNS স্ট্যান্ডার্ড রেটিং: 1.5kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA। ধাপ 2 — আপনার গ্রিডের অবস্থা পরীক্ষা করুন
| অবস্থা | প্রয়োজনীয়তা |
| ইনপুট ভোল্টেজ | 304V – 456V (তিন-ফেজ চার-তার) |
| ফ্রিকোয়েন্সি | 50Hz বা 60Hz |
| পর্যায় | তিন-ফেজ চার-তারের — নিরপেক্ষ সংযোগ প্রয়োজন |
ধাপ 3 — আউটপুট প্রয়োজনীয়তা নির্দিষ্ট করুন
আউটপুট ভোল্টেজ - সাধারণত 380V (তিন-ফেজ চার-তার)
নিয়ন্ত্রণ নির্ভুলতা — মান ±3%; উচ্চ নির্ভুলতা মডেল উপলব্ধ
ধাপ 4 — ইনস্টলেশন পরিবেশ বিবেচনা করুন
| অবস্থা | প্রয়োজনীয়তা |
| পরিবেষ্টিত তাপমাত্রা | -5°C থেকে +40°C |
| আর্দ্রতা | স্ট্যান্ডার্ড ইনডোর অবস্থা |
| ইনস্টলেশন | ইনডোর, ভাল বায়ুচলাচল এলাকা |
ধাপ 5 - বৈশিষ্ট্য পরীক্ষা করুন
ডিজিটাল ডিসপ্লে - রিয়েল টাইম ভোল্টেজ এবং বর্তমান পর্যবেক্ষণের জন্য
বাইপাস ফাংশন — সরবরাহে বাধা না দিয়ে রক্ষণাবেক্ষণের জন্য
যোগাযোগ — দূরবর্তী পর্যবেক্ষণের জন্য RS485/Modbus (কিছু মডেলে উপলব্ধ)
ধাপ 6 — সুরক্ষা বৈশিষ্ট্য যাচাই করুন
নিশ্চিত করুন যে ইউনিট অন্তর্ভুক্ত:
ওভার-ভোল্টেজ সুরক্ষা
শর্ট সার্কিট সুরক্ষা
ফেজ ক্ষতি সুরক্ষা
অতিরিক্ত তাপমাত্রা সুরক্ষা
অ্যাপ্লিকেশন দৃশ্যকল্প
TNS সিরিজটি একাধিক শিল্পে ব্যাপকভাবে ব্যবহৃত হয়:
| শিল্প | সাধারণ অ্যাপ্লিকেশন |
| ম্যানুফ্যাকচারিং | সিএনসি মেশিন, মেশিনিং সেন্টার, ইন্ডাস্ট্রিয়াল রোবট, প্রোডাকশন লাইন কন্ট্রোল |
| মেডিকেল | এমআরআই যন্ত্রপাতি, সিটি স্ক্যানার, এক্স-রে মেশিন, পরীক্ষাগারের যন্ত্র |
| ডেটা সেন্টার | সার্ভার পাওয়ার সাপ্লাই, যোগাযোগ ব্যবস্থা |
| বাণিজ্যিক | শীতাতপ নিয়ন্ত্রণ ব্যবস্থা, আলো, লিফট |
| পরীক্ষা এবং পরিমাপকারীt | ভোল্টেজ পরীক্ষার যন্ত্র, ক্রমাঙ্কন সরঞ্জাম |
| নিরাপত্তা | নিরাপত্তা অ্যালার্ম সিস্টেম, নজরদারি সরঞ্জাম |
বাস্তব-বিশ্বের উদাহরণ: একটি সেমিকন্ডাক্টর ফ্যাক্টরি যা 24/7 অপারেটর সরঞ্জাম সহ TNS স্টেবিলাইজার ইনস্টল করে এবং ভোল্টেজ-সম্পর্কিত ডাউনটাইম ছাড়াই 99.8% উত্পাদন ধারাবাহিকতা অর্জন করে।
চূড়ান্ত চিন্তা
টিএনএস থ্রি-ফেজ ভোল্টেজ স্টেবিলাইজার একটি শিল্প কারখানার সবচেয়ে চটকদার সরঞ্জাম নয়। এটিতে টাচস্ক্রিন বা বেতার সংযোগ নেই।
তবে এটি একটি জিনিস খুব ভাল করে: এটি স্থিতিশীল, ভারসাম্যপূর্ণ তিন-পর্যায়ের শক্তি সরবরাহ করে — শান্তভাবে, দক্ষতার সাথে এবং নির্ভরযোগ্যভাবে।
এমন একটি যুগে যেখানে উত্পাদন লাইনগুলি ক্রমবর্ধমান স্বয়ংক্রিয় এবং সরঞ্জামগুলি শক্তির গুণমানের প্রতি ক্রমবর্ধমান সংবেদনশীল, TNS স্টেবিলাইজার হল শান্ত ভিত্তি যা সবকিছুকে সচল রাখে।
স্থিতিশীল শক্তি বিলাসিতা নয়। তিন-ফেজ সরঞ্জামের জন্য, এটি একটি প্রয়োজন।
