সাবস্টেশন থেকে ফ্যাক্টরিতে বিদ্যুৎ কীভাবে যায়? কেন এটি এখনও তেল-নিমজ্জিত ট্রান্সফরমার?

পাওয়ার সিস্টেমে, এমন এক ধরণের সরঞ্জাম রয়েছে যা একশ বছরেরও বেশি সময় ধরে বিদ্যমান, এর নীতি অপরিবর্তিত রয়েছে এবং এর গঠন অভিনব নয়, তবে এটি সর্বদা ব্যবহার করা হয়েছে:

দতেলে নিমজ্জিত ট্রান্সফরমার.

তেলে নিমজ্জিত ট্রান্সফরমারটি প্রচলিত নয়, বা এটি শীতল নয়, তবে এটি প্রতিটি কারখানা, প্রতিটি আবাসিক এলাকা এবং প্রতিটি বিতরণ লাইনে পাওয়া যেতে পারে।

I. তেলে নিমজ্জিত ট্রান্সফরমার ঠিক কী করে?

সহজ কথায়: এটি উচ্চ ভোল্টেজ বিদ্যুতকে কম ভোল্টেজ বিদ্যুতে রূপান্তরিত করে, বা তদ্বিপরীত।

পাওয়ার প্ল্যান্ট থেকে আসা বিদ্যুতের একটি খুব উচ্চ ভোল্টেজ রয়েছে (কয়েক দশ হাজার ভোল্ট বা এমনকি কয়েক হাজার ভোল্ট), এবং এটি সরাসরি সরঞ্জামের জন্য ব্যবহার করা যায় না। তেল-নিমজ্জিত ট্রান্সফরমার স্টেশন ভোল্টেজ কমিয়ে দেয় - কারখানার জন্য 380V বা বাড়ির জন্য 220V।

বিপরীত পরিস্থিতিতে, কিছু পরিস্থিতিতে কম ভোল্টেজকে উচ্চ ভোল্টেজে রূপান্তর করতে হয় (যেমন ফটোভোলটাইক পাওয়ার স্টেশন এবং গ্রিডের সাথে সংযোগকারী বায়ু খামার), এবং এটি তেল-নিমজ্জিত ট্রান্সফরমারও এটি করে।

তেল-নিমজ্জিত ট্রান্সফরমার শুধুমাত্র একটি কাজ করে: ভোল্টেজ রূপান্তর।

এটি একশ বছরেরও বেশি সময় ধরে এটির পদ্ধতি পরিবর্তন না করেই করে আসছে।

২. বর্তমান যুগে এখনো "তেল" ব্যবহার করা হয় কেন?

কিছু লোক জিজ্ঞাসা করে: শুকনো ধরনের ট্রান্সফরমার কি নিরাপদ নয়? কেন এখনও তেল নিমজ্জিত ট্রান্সফরমার ব্যবহার?

উত্তরটি তিনটি শব্দে রয়েছে: সহ্য করতে পারে।

তেল-নিমজ্জিত ট্রান্সফরমারটি "অগ্রসর" নয়; এটি এমন পরিস্থিতিতে সবচেয়ে উপযুক্ত সমাধান যেখানে নির্ভরযোগ্যতা, ক্ষমতা এবং খরচের প্রয়োজনীয়তা বেশি।

III. তেল-নিমজ্জিত ট্রান্সফরমারের ভিতরে "তেল" ঠিক কী করে?

এটি জ্বলনের জন্য ব্যবহৃত হয় না; এটি নিরোধক এবং তাপ অপচয়ের জন্য ব্যবহৃত হয়।

নিরোধক: কয়েল এবং কোরের মধ্যে, কয়েল এবং কেসিংয়ের মধ্যে, কয়েলের বিভিন্ন ভোল্টেজ স্তরের মধ্যে, আর্কিং এবং স্রাব রোধ করতে এটি তেল দ্বারা পৃথক করা হয়।

তাপ অপচয়: কয়েল গরম হয়ে গেলে, তেল তাপ কেড়ে নেয় এবং তেল ট্যাঙ্কের দেয়ালে প্রেরণ করে এবং বাতাসে ছড়িয়ে দেয়।

এই কেনতেলে নিমজ্জিত ট্রান্সফরমারএকটি শক্তিশালী ওভারলোড ক্ষমতা আছে - তেলের তাপ ক্ষমতা বড়, এবং স্বল্পমেয়াদী ওভারলোডিং অপারেশনের সময়, তাপমাত্রা বৃদ্ধি শুকনো-টাইপ ট্রান্সফরমারগুলির মতো দ্রুত হয় না।

IV তেল-নিমজ্জিত ট্রান্সফরমারগুলি কি ব্যর্থতার ঝুঁকিতে রয়েছে?

বিপরীতে, তেল-নিমজ্জিত ট্রান্সফরমার হল সবচেয়ে টেকসই ধরণের পাওয়ার সরঞ্জাম।

যতক্ষণ পর্যন্ত এটি দীর্ঘ সময়ের জন্য গুরুতরভাবে ওভারলোড না হয়, দীর্ঘ সময়ের জন্য তেল ছাড়া চালিত না হয়, এবং ঘন ঘন বজ্রপাত বা শর্ট-সার্কিটের প্রভাবের শিকার না হয়, একটি একক তেল-নিমজ্জিত ট্রান্সফরমারের 20-30 বছরের ডিজাইন জীবন থাকতে পারে।

সাধারণ "সমস্যা" আসলে মাত্র কয়েক প্রকার:

তেল স্তর হ্রাস (ফুস বা বাষ্পীভবন)

তেলের অবনতি (আর্দ্রতা বা জারণ)

ক্যাপাসিটর, ট্যাপ চেঞ্জার, ইনসুলেশন বার্ধক্য

ওভারলোড অত্যধিক তাপমাত্রা বৃদ্ধি ঘটাচ্ছে

নিয়মিত পরিদর্শন এবং তেল পরীক্ষার মাধ্যমে এই সব সনাক্ত করা এবং অগ্রিম মোকাবেলা করা যেতে পারে।

V. তেল-নিমজ্জিত ট্রান্সফরমার বেছে নেওয়ার সময় গ্রাহকদের প্রায়শই জিজ্ঞাসিত প্রশ্ন

1. তামা বা অ্যালুমিনিয়াম?

কপারের ভাল পরিবাহিতা, তাপ প্রতিরোধ ক্ষমতা এবং দীর্ঘ জীবনকাল রয়েছে তবে এটি ব্যয়বহুল।

অ্যালুমিনিয়াম সস্তা, তবে একই ধারণক্ষমতার জন্য এটির আয়তন বেশি এবং তাপ উৎপাদন কিছুটা বেশি।

বাজেট এবং সাইটের প্রয়োজনীয়তার উপর নির্ভর করে কোনটি বেছে নিন। কিন্তু একটি জিনিস লক্ষ্য করুন: যদি এটি একটি ক্রমাগত উচ্চ-লোড বা রপ্তানি প্রকল্প হয় তবে তামা ব্যবহার করার পরামর্শ দেওয়া হয়।

2. সম্পূর্ণরূপে সিল বা একটি তেল জলাধার সঙ্গে?

সম্পূর্ণরূপে সিল করা: তেল বাতাসের সংস্পর্শে আসে না, বার্ধক্য ধীর, এবং রক্ষণাবেক্ষণ-মুক্ত, বাইরের ব্যবহারের জন্য উপযুক্ত

একটি তেল জলাধারের সাথে: একটি শ্বাস-প্রশ্বাসের যন্ত্র রয়েছে, যা তেলের স্তর পর্যবেক্ষণের অনুমতি দেয়, নিয়মিত পরিদর্শনের প্রয়োজন হয় এমন পরিস্থিতিতে উপযুক্ত

3. কিভাবে লস গ্রেড (শক্তি দক্ষতা) নির্বাচন করবেন?

S11, S13, S20... সংখ্যা যত বড়, ক্ষতি তত কম, কিন্তু দাম বেশি।

বিদ্যুতের বার্ষিক সঞ্চয় উচ্চ সংগ্রহের খরচ কভার করতে পারে কিনা তা গণনা করুন - সাধারণত S13 2-3 বছরের মধ্যে পার্থক্য পুনরুদ্ধার করতে পারে।

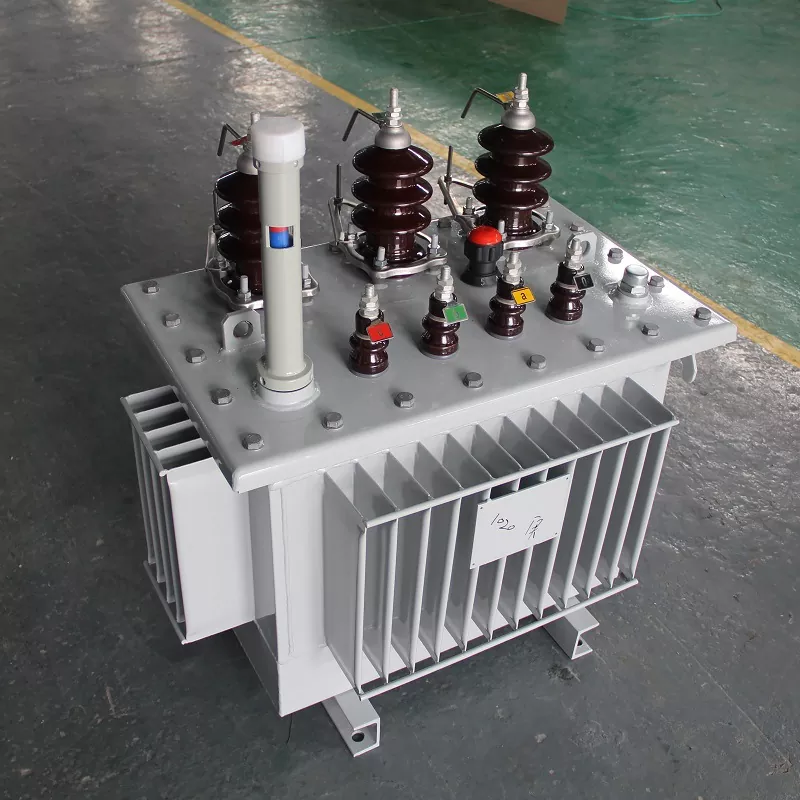

VI. Ybaling এর তেল-নিমজ্জিত ট্রান্সফরমার

আমরা উত্পাদন করিতেলে নিমজ্জিত ট্রান্সফরমারকোনো "কালো প্রযুক্তির পথ" অনুসরণ না করে, বরং ভালো উপকরণ নির্বাচন করে, ভালো প্রক্রিয়া নিয়ন্ত্রণ করে এবং পুঙ্খানুপুঙ্খ পরীক্ষা-নিরীক্ষা করে।

কোর: উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা কোল্ড-রোল্ড ওরিয়েন্টেড সিলিকন ইস্পাত শীট, সম্পূর্ণরূপে স্তম্ভিত সীম স্ট্যাকিং, কম নো-লোড লস

উইন্ডিং: বিশুদ্ধ তামা (স্ট্যান্ডার্ড) বা উচ্চ-বিশুদ্ধতা অ্যালুমিনিয়াম (প্রয়োজন অনুযায়ী), কঠোর ইন্টারলেয়ার নিরোধক, শক্তিশালী অ্যান্টি-শর্ট-সার্কিট ক্ষমতা

অন্তরক তেল: উচ্চ-মানের ট্রান্সফরমার তেল, কারখানা ছাড়ার আগে ভোল্টেজ সহ্য করার জন্য, আর্দ্রতার পরিমাণ, এবং ডাইলেক্ট্রিক ক্ষতির জন্য সম্পূর্ণভাবে পরীক্ষা করা হয়। ফুয়েল ট্যাঙ্ক: ওয়েভ-আকৃতির শীট বা শীট-টাইপ রেডিয়েটর, সম্পূর্ণ সিল করা ঢালাই, লিক-প্রুফ, জারা-প্রমাণ এবং শিশির-প্রমাণ

ফ্যাক্টরি টেস্টিং: অনুপাতের ভিন্নতা, ডিসি প্রতিরোধ, নিরোধক প্রতিরোধ, নো-লোড লস, লোড লস, পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ... প্রতিটি ইউনিট পরীক্ষা করা হয়, কোন নমুনা পরিদর্শন করা হয় না। এর জন্য প্রযোজ্য:

ফ্যাক্টরি পাওয়ার ডিস্ট্রিবিউশন, কমিউনিটি সাবস্টেশন

খনি, রাসায়নিক, কাগজ, টেক্সটাইল শিল্প

সৌর শক্তি বৃদ্ধি, বায়ু শক্তি গ্রিড সংযোগ

রপ্তানি সহায়তা, বৈদেশিক সাহায্য প্রকল্প

ক্ষমতা: 30kVA - 3150kVA

ভোল্টেজ: প্রধান বিকল্প হিসাবে 10kV / 0.4kV, অ-মানক কাস্টমাইজেশন সমর্থন করে

VII. এক বাক্যে সারসংক্ষেপ

তেল-নিমজ্জিত ট্রান্সফরমারটি সবচেয়ে ফ্যাশনেবল নয়, তবে এটি অবশ্যই "কঠিন লড়াই" যেমন বড় ক্ষমতা, উচ্চ লোড, বহিরঙ্গন পরিবেশ এবং দীর্ঘমেয়াদী অপারেশনের সবচেয়ে নির্ভরযোগ্য বিদ্যুৎ বিতরণ সরঞ্জামগুলির মধ্যে একটি।

বিদ্যুৎ আকাশ থেকে ধার করা হয় এবং এটি মাটিকে সমর্থন করে।

তেল-নিমজ্জিত ট্রান্সফরমার (ক্ষমতা, ভোল্টেজ, শক্তি দক্ষতা গ্রেড, সম্পূর্ণ সিল করা বা তেল স্টোরেজ ট্যাঙ্ক, রপ্তানি শংসাপত্র সহ) জন্য আপনার কোন নির্বাচনের প্রয়োজনীয়তা থাকলে, আপনি যোগাযোগ করতে পারেনYbaling পাওয়ার প্রযুক্তি দলযে কোন সময়ে
