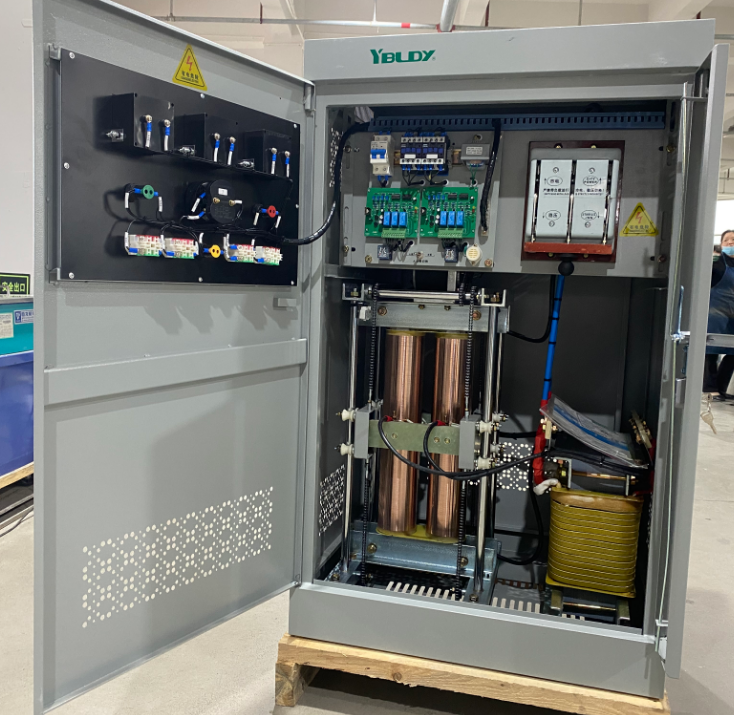

DBW সার্ভো ভোল্টেজ স্টেবিলাইজার কি?

ওয়ান ফেজ, সিরিয়াস পাওয়ার

বেশিরভাগ লোকেরা ভোল্টেজ নিয়ন্ত্রকদের ছোট বাক্স হিসাবে মনে করে যা একটি কম্পিউটার বা টিভির পাশে প্লাগ ইন করে। এবং হ্যাঁ, সেগুলি বিদ্যমান। কিন্তু সম্পূর্ণরূপে অন্য ধরনের নিয়ন্ত্রক আছে - যে ধরনের একটি ডেস্কে বসে না। এটি একটি কারখানায় বসে, একটি উত্পাদন লাইনের পাশে, এমন সরঞ্জামগুলিতে শক্তি সরবরাহ করে যা দশ বা এমনকি শত শত কিলোওয়াট আঁকে।

DBW সার্ভো ভোল্টেজ স্টেবিলাইজারবড় লোড জন্য নির্মিত হয়.

তারা ভারী জিনিসগুলি পরিচালনা করে: CNC মেশিন, মেডিকেল ইমেজিং সিস্টেম, বড় ফর্ম্যাট প্রিন্টার, শিল্প ওভেন, উত্পাদন লাইন, কেন্দ্রীয় এয়ার কন্ডিশনার সিস্টেম এবং লিফট ব্যাঙ্ক। যদি এটি গুরুতর কারেন্ট আঁকে এবং একক ফেজ পাওয়ারে চলে, তবে সম্ভবত এটির পিছনে এইগুলির একটির প্রয়োজন।

কেন "উচ্চ ক্ষমতা" ব্যাপার

নিয়মিত একক ফেজ নিয়ন্ত্রক কয়েক কিলোভোল্ট amps (kVA) এ শীর্ষস্থানীয়। হয়তো 5kVA, হয়তো 10kVA ধাক্কা দিলে।

উচ্চ শক্তির নিয়ন্ত্রকগুলি যেখানে ছেড়ে যায় সেখানেই শুরু হয়। উদাহরণস্বরূপ, DBW সিরিজের ইউনিট 10kVA থেকে 180kVA পর্যন্ত - এবং কিছু ডিজাইন 300kVA পর্যন্ত হয়। এটি একটি সম্পূর্ণ ওয়ার্কশপের আলো, এয়ার কন্ডিশনার, এবং একটি একক স্থিতিশীল ফিড থেকে উত্পাদন সরঞ্জাম চালানোর জন্য যথেষ্ট।

বড় লোডের সাথে চ্যালেঞ্জ হল যে তারা কেবল আরও কারেন্ট আঁকে না - তারা এটি এমনভাবে আঁকে যা সাধারণ নিয়ন্ত্রকদের শাস্তি দেয়। মোটর শুরু। কম্প্রেসার কিক ইন. ওয়েল্ডিং ইকুইপমেন্ট আর্কস। এই প্রতিটি ঘটনার কারণে ভোল্টেজ ডুবে যায় বা বেড়ে যায়, কখনও কখনও হিংস্রভাবে। একটি ছোট নিয়ন্ত্রক ট্রিপ, অতিরিক্ত গরম, বা সহজভাবে যথেষ্ট দ্রুত প্রতিক্রিয়া করতে ব্যর্থ হবে.

একটি উচ্চ শক্তির নিয়ন্ত্রক সেই ধাক্কাগুলি শোষণ করতে এবং আউটপুটকে স্থির রাখার জন্য ডিজাইন করা হয়েছে, লোড যাই হোক না কেন।

কিভাবেDBW সার্ভো ভোল্টেজ স্টেবিলাইজারকাজ করে— ক্ষতিপূরণের নীতি

DBW সিরিজ, যা সবচেয়ে সাধারণ উচ্চ ক্ষমতার একক ফেজ ডিজাইনগুলির মধ্যে একটি, যাকে ক্ষতিপূরণ টাইপ রেগুলেশন বলা হয় তা ব্যবহার করে।

এটা একটা চতুর ব্যবস্থা। ইউনিটের ভিতরে, দুটি মূল উপাদান রয়েছে:

একটি ক্ষতিপূরণ ট্রান্সফরমার — প্রধান পাওয়ার লাইনের সাথে সিরিজে সংযুক্ত

একটি যোগাযোগ ভোল্টেজ নিয়ন্ত্রক - যা ক্ষতিপূরণ ভোল্টেজ সামঞ্জস্য করে

একটি নিয়ন্ত্রণ সার্কিট ক্রমাগত আউটপুট ভোল্টেজ নিরীক্ষণ করে। যখন এটি একটি বিচ্যুতি শনাক্ত করে — বলুন, ইনপুট ভোল্টেজ কমে গেছে কারণ একটি বড় মোটর সবে শুরু হয়েছে — এটি একটি সার্ভো মোটরকে একটি সংকেত পাঠায়। মোটর যোগাযোগ নিয়ন্ত্রকের windings জুড়ে একটি কার্বন ব্রাশ সরানো. এটি ক্ষতিপূরণ ট্রান্সফরমারের প্রাথমিক ওয়াইন্ডিংয়ে যাওয়া ভোল্টেজকে পরিবর্তন করে। ক্ষতিপূরণ ট্রান্সফরমার তারপর মূল লাইন থেকে ভোল্টেজ যোগ বা বিয়োগ করে, আউটপুটকে ঠিক যেখানে থাকা উচিত সেখানে ফিরিয়ে আনে।

এই সবই স্বয়ংক্রিয়ভাবে, ক্রমাগত এবং দ্রুত ঘটে — সাধারণত 10% ইনপুট ভোল্টেজ পরিবর্তনের জন্য 1.5 সেকেন্ডের মধ্যে।

এই নকশার সৌন্দর্য হল যে এটি বিদ্যুৎ প্রবাহকে বাধা দেয় না। এটি চালু এবং বন্ধ হয় না. এটি কেবল ভোল্টেজকে উপরে এবং নীচে নিয়ে যায়, এটি যাওয়ার সাথে সাথে সংশোধন করে।

কি সেট একটি ভাল এক ছাড়াও

1. এটি তরঙ্গরূপের সাথে বিশৃঙ্খলা করে না

কিছু নিয়ন্ত্রক যখন তারা ভোল্টেজ সংশোধন করে তখন এসি তরঙ্গরূপ বিকৃত করে। এই এক না. যা বেরিয়ে আসে তা যা প্রবেশ করে তার সাথে অভিন্ন - শুধু স্থির। মেডিকেল ইমেজিং সরঞ্জাম, পরীক্ষাগার যন্ত্র এবং নির্ভুল যন্ত্রপাতির জন্য, এটি আলোচনার যোগ্য নয়।

2. এটা দক্ষ

সম্পূর্ণ লোডে, দক্ষতা 95% এর উপরে বসে। 50kVA এবং তার উপরে, এটি আরও ভাল — প্রায় 98%। এর মানে হল কম তাপ, কম বিদ্যুত অপচয় এবং ইউনিটের জীবনের উপর কম অপারেটিং খরচ।

3. এটি ওভারলোড পরিচালনা করে

DBW সিরিজ এক মিনিটের জন্য রেট করা কারেন্টের 200% নিতে পারে। যখন একটি কম্প্রেসার শুরু হয় বা একটি প্রোডাকশন লাইন উচ্চ গিয়ারে কিক করে তখন আপনার এই ধরনের মার্জিন প্রয়োজন।

4. এটি নিজেকে রক্ষা করে — এবং আপনার সরঞ্জাম

স্ট্যান্ডার্ড সুরক্ষার মধ্যে রয়েছে ওভার ভোল্টেজ, আন্ডার ভোল্টেজ, ওভার কারেন্ট, শর্ট সার্কিট এবং ফেজ লস। কিছু মডেল ম্যানুয়াল/স্বয়ংক্রিয় সুইচিং, বাইপাস মোড এবং পাওয়ার ব্যর্থতার পরে স্বয়ংক্রিয়ভাবে পুনরায় চালু করার অফার করে। যদি কিছু ভুল হয়ে যায়, তাহলে নিয়ন্ত্রক নিরাপদে বন্ধ হয়ে যায় আপনার সরঞ্জামে ত্রুটি না করে।

5. এটা একটানা চলে

এগুলি বিরতিহীন ডিউটি ​​ডিভাইস নয়। এগুলিকে 24/7, বছরে 365 দিন চালানোর জন্য ডিজাইন করা হয়েছে, ন্যূনতম রক্ষণাবেক্ষণ সহ।

যেখানে আপনি খুঁজে পাবেনDBW সার্ভো ভোল্টেজ নিয়ন্ত্রক

অ্যাপ্লিকেশনের তালিকা বিস্তৃত — এবং ক্রমবর্ধমান।

শিল্প উত্পাদন - সিএনসি মেশিন, মেশিনিং সেন্টার, উত্পাদন লাইন, ধাতু কাজের সরঞ্জাম

চিকিৎসা সুবিধা — সিটি স্ক্যানার, এমআরআই মেশিন, এক্স-রে সিস্টেম, ল্যাবরেটরি অ্যানালাইজার

বাণিজ্যিক ভবন — লিফট, কেন্দ্রীয় এয়ার কন্ডিশনার, বড় ফরম্যাট প্রিন্টার, আলোর ব্যবস্থা

টেলিযোগাযোগ — বেস স্টেশন, ডেটা সেন্টার, যোগাযোগ সরঞ্জাম

গবেষণা এবং পরীক্ষা — ল্যাবরেটরি, টেস্ট রিগ, ক্রমাঙ্কন সরঞ্জাম

কৃষি এবং পরিবহন — সেচ ব্যবস্থা, রেলওয়ে সিগন্যালিং, বিমানবন্দর গ্রাউন্ড সাপোর্ট

সংক্ষেপে: যে কোনো জায়গায় যে একক ফেজ শক্তি পরিষ্কার, স্থির এবং গুরুতর স্রোত পরিচালনা করতে সক্ষম হওয়া প্রয়োজন।

সঠিক মাপ বাছাই

একটি উচ্চ ক্ষমতা নিয়ন্ত্রক নির্বাচন করা জটিল নয়, কিন্তু এটি কিছু চিন্তা প্রয়োজন.

ধাপ 1 - আপনার লোড আপ যোগ করুন

সংযুক্ত করা হবে যে সবকিছু তালিকা. মোটর এবং কম্প্রেসারগুলি স্টার্টআপে চালানোর সময় বেশি আঁকেন — কখনও কখনও তিন থেকে পাঁচ গুণ বেশি। একা চলমান বর্তমানের উপর ভিত্তি করে আকার করবেন না।

ধাপ 2 - একটি নিরাপত্তা মার্জিন প্রয়োগ করুন

শিল্প অনুশীলন মোট 20 30% যোগ করা হয়. এটি ভবিষ্যতের সম্প্রসারণ এবং অপ্রত্যাশিত ওভারলোডগুলিকে কভার করে৷

ধাপ 3 - আপনার গ্রিড পরীক্ষা করুন

স্ট্যান্ডার্ড DBW ইউনিট 176V থেকে 264V পর্যন্ত ইনপুট গ্রহণ করে। যদি আপনার সাইট নিয়মিতভাবে সেই সীমার বাইরে যায়, তাহলে একটি বিস্তৃত ইনপুট সংস্করণ নির্দিষ্ট করুন৷

ধাপ 4 — পরিবেশ বিবেচনা করুন

এই ইউনিটগুলি 10°C থেকে +40°C পর্যন্ত পরিবেষ্টিত তাপমাত্রা এবং 90% এর নিচে আপেক্ষিক আর্দ্রতা সহ, ইনডোর ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে৷ যদি আপনার সাইটটি ধুলোবালি, স্যাঁতসেঁতে বা খারাপভাবে বায়ুচলাচল হয়, তাহলে এটির কারণ।

চূড়ান্ত চিন্তা

একটি DBW সার্ভো ভোল্টেজ স্টেবিলাইজার চটকদার নয়। এটিতে কোনও টাচস্ক্রিন বা মোবাইল অ্যাপ নেই৷ এটা শিরোনাম না.

কিন্তু এটি প্রয়োজনীয় কিছু করে: গ্রিড না পারলে এটি বড় লোডগুলিকে সচল রাখে।

কারখানা, হাসপাতাল এবং বাণিজ্যিক ভবনগুলির জন্য যা ভোল্টেজ সম্পর্কিত ডাউনটাইম বহন করতে পারে না, নিয়ন্ত্রক ঐচ্ছিক নয় - এটি অবকাঠামো। এটি অবিশ্বস্ত গ্রিড এবং ব্যয়বহুল সরঞ্জামগুলির মধ্যে বসে, একটি কাজ শান্তভাবে এবং অবিচ্ছিন্নভাবে করে: ভোল্টেজটি যেখানে থাকা উচিত তা নিশ্চিত করা।

বড় লোড বড় সুরক্ষা প্রয়োজন. যে জন্য এই কি.
