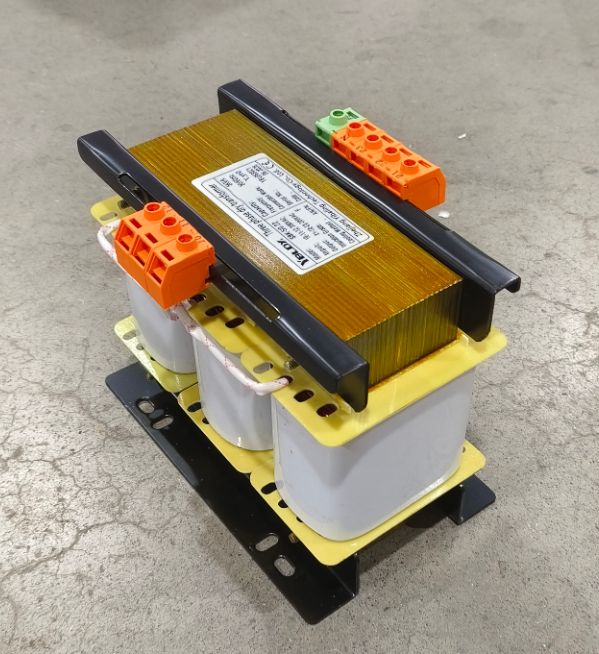

SBK অটো ট্রান্সফরমার কিভাবে কাজ করে?

- সেই সহজ ভোল্টেজ বাক্সের পিছনের গোপন রহস্যটি আনলক করা

প্রায় যেকোনো কারখানার মেঝেতে যান, এবং আপনি একটি বর্গাকার ধাতব বাক্স দেখতে পাবেন যার লেবেলে "SBK" মুদ্রিত আছে। এটি একটি কোণে চুপচাপ বসে আছে, কিন্তু এটি একটি মাথাব্যথার সমাধান করে যা পপ আপ করতে থাকে: আপনি বিদেশ থেকে আমদানি করা একটি চকচকে নতুন মেশিন পেয়েছেন, তবুও এর ভোল্টেজ রেটিং আপনার স্থানীয় গ্রিডের সাথে মেলে না। এই বাক্সের মধ্যে প্লাগ করুন, এবং যন্ত্রটি প্রাণবন্ত হয়ে উঠবে। এটি কর্মক্ষেত্রে SBK অটো ট্রান্সফরমার।

তাহলে ভিতরে আসলে কি হচ্ছে?

আসুন ভারী পাঠ্যপুস্তকের শব্দবন্ধটি এড়িয়ে যাই এবং সরল ভাষায় এটিকে ভেঙে ফেলি।

একটি কয়েল, দুটি কাজ

একটি নিয়মিত বিচ্ছিন্ন ট্রান্সফরমারের দুটি পৃথক উইন্ডিং রয়েছে - প্রাথমিক এবং মাধ্যমিক - যেগুলি একে অপরের থেকে বৈদ্যুতিকভাবে উত্তাপযুক্ত। শক্তি চৌম্বক আবেশ দ্বারা জুড়ে ভ্রমণ করে, কিন্তু ইনপুট এবং আউটপুট সার্কিট স্পর্শ করে না।

দএসবিকে অটো ট্রান্সফরমারআরো অর্থনৈতিক পন্থা নেয়। এটি শুধুমাত্র একটি একক অবিচ্ছিন্ন ওয়াইন্ডিং ব্যবহার করে, এর দৈর্ঘ্য বরাবর বেশ কয়েকটি ট্যাপ পয়েন্ট রয়েছে। আপনি কুণ্ডলীর এক বিভাগে ইনপুট সংযোগ করুন, এবং আউটপুট অন্য বিভাগে।

এটিকে একটি দীর্ঘ দড়ির মতো ভাবুন: আপনি মাঝখানে কোথাও একটি গিঁট বেঁধেছেন। পাওয়ার সোর্সের এক প্রান্ত হুক করুন, এবং একটি ভিন্ন জায়গা থেকে আপনার আউটপুট নিন - ভোল্টেজ পরিবর্তন হয় কারণ আপনি দড়ির শুধুমাত্র একটি অংশ ব্যবহার করছেন। যেহেতু ইনপুট এবং আউটপুট একই উইন্ডিংয়ের একটি বড় অংশ ভাগ করে, তাই ট্রান্সফরমার চৌম্বকীয় সংযোগ এবং সরাসরি বৈদ্যুতিক সংযোগ উভয়ের উপর নির্ভর করে।

ধাপে ধাপে না নিচে? এটা সব নির্ভর করে আপনি কোথায় ট্যাপ করবেন তার উপর।

এখানে একটি কংক্রিট উদাহরণ। ধরুন আপনি পুরো ওয়াইন্ডিং জুড়ে 380V প্রয়োগ করেছেন, কিন্তু আপনি 200V অবস্থানে একটি ট্যাপ থেকে আউটপুট নিচ্ছেন – আপনি 200V আউট পাবেন। সেটা হল পদত্যাগ। এটিকে চারপাশে ফ্লিপ করুন: সেই বিভাগে 200V ফিড করুন এবং সম্পূর্ণ ওয়াইন্ডিং থেকে 380V টানুন, এবং আপনি ধাপে ধাপে এগিয়ে গেছেন।

পদার্থবিদ্যা হল সাধারণ পুরানো ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন - এসি কারেন্ট একটি পরিবর্তনশীল চৌম্বক ক্ষেত্র তৈরি করে, যা কয়েল বরাবর ভোল্টেজকে প্ররোচিত করে। ট্যাপ সরান, ভোল্টেজ অনুপাত সরান। সহজ, সরল, এবং পাথর কঠিন.

কেন এত সরঞ্জাম প্রস্তুতকারকদের শপথ করেএসবিকে অটো ট্রান্সফরমার?

তিনটি বড় কারণ।

প্রথমত, এটি উপাদান এবং অর্থ সাশ্রয় করে। যেহেতু উইন্ডিং এর কিছু অংশ ডাবল ডিউটি ​​করে, তাই আপনার কম কপার (বা অ্যালুমিনিয়াম) এবং একই পাওয়ার রেটিং সহ আইসোলেশন ট্রান্সফরমারের চেয়ে ছোট কোর প্রয়োজন। তার মানে কম খরচে একটি হালকা, আরও কমপ্যাক্ট ইউনিট।

দ্বিতীয়, উচ্চ দক্ষতা, কম তাপ। কম তামার ক্ষয় এবং কম লোহার ক্ষয় কম নষ্ট শক্তিতে অনুবাদ করে। সময়ের সাথে সাথে – বিশেষ করে শত শত বা হাজার হাজার কেভিএ-তে বড় ইউনিটের জন্য – বিদ্যুৎ সাশ্রয় সত্যিই যোগ হয়।

তৃতীয়ত, এটি "বিদেশী ভোল্টেজ" গিয়ারের জন্য একটি বহুমুখী সমাধান। 200V, 220V, 110V, বা 100V এর মতো নামমাত্র ভোল্টেজ সহ অনেক নির্ভুল মেশিন টুল, সার্ভো ড্রাইভ, ইনজেকশন মোল্ডিং মেশিন এবং ইলেকট্রনিক্স জাপান, ইউরোপ বা মার্কিন যুক্তরাষ্ট্র থেকে আসে। আমাদের স্থানীয় গ্রিডগুলি সাধারণত 380V/220V রাখে। SBK সিরিজ আপনাকে একাধিক ট্যাপ সংমিশ্রণ কাস্টমাইজ করতে দেয়, যাতে আপনি ঠিক ভোল্টেজে ডায়াল করতে পারেন আপনার সরঞ্জাম "খেতে পছন্দ করে"।

সতর্কতার একটি শব্দ: এটি একটি বিচ্ছিন্ন ট্রান্সফরমার নয়

এটা গুরুত্বপূর্ণ। SBK অটো ট্রান্সফরমার ইনপুট এবং আউটপুটের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদান করে না। কারণ উইন্ডিংগুলি একটি সাধারণ বিভাগ ভাগ করে, প্রাথমিক এবং মাধ্যমিকগুলি বৈদ্যুতিকভাবে সংযুক্ত। আপনার যদি নিরাপত্তা, শব্দ ফিল্টারিং বা শক সুরক্ষার জন্য গ্যালভানিক বিচ্ছিন্নতার প্রয়োজন হয়, তাহলে আপনার একটি সত্যিকারের বিচ্ছিন্নতা ট্রান্সফরমার বেছে নেওয়া উচিত। কিন্তু যদি আপনার একমাত্র প্রয়োজন ভোল্টেজ রূপান্তর - এবং আপনি খরচ সচেতন হন - SBK একটি অত্যন্ত দক্ষ পছন্দ।

আপনি আসলে কোথায় পাবেন এসবিকে অটো ট্রান্সফরমারবাস্তব জীবনে?

আমি উল্লেখ করেছি যে মেশিন টুলস এবং আমদানি করা সরঞ্জামগুলি ছাড়াও, আপনি আলো বিতরণ প্যানেলে SBK ট্রান্সফরমার, রেকটিফায়ারের জন্য সামনের শেষ ধাপ, চার্জিং স্টেশন, টানেল এবং সাবওয়ে পাওয়ার সিস্টেম, উঁচু ভবনে লিফট কন্ট্রোল ক্যাবিনেটগুলি দেখতে পাবেন - যেখানেই আপনাকে ভোল্টেজের স্তর পরিবর্তন করতে হবে তা প্রয়োজন ছাড়াই।

এটা গুটিয়ে নিতে

SBK অটো ট্রান্সফরমার রকেট বিজ্ঞান নয়। এর মূল অংশে, এটি শুধুমাত্র একটি একক ট্যাপ করা উইন্ডিং এবং ভাল পুরানো ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন। এটি কম উপকরণ ব্যবহার করে, কম শক্তি অপচয় করে এবং দোকানের মেঝেতে পাওয়া সবচেয়ে সাধারণ ভোল্টেজের অমিল মাথাব্যথার সমাধান করে। কোন অভিনব কৌশল নেই – শুধু একটি কঠিন, ব্যবহারিক কাজের ঘোড়া যা বছরের পর বছর চুপচাপ চলতে থাকে। এবং যে, আমার বই, ঠিক কি ভাল শিল্প গিয়ার হওয়া উচিত.
