কন্ট্রোল সার্কিট পাওয়ার সাপ্লাই: কর্নার কাটার মতো কিছু নয়

একটি সিএনসি মেশিনের কাজ করার ক্ষমতা স্পিন্ডেল, টুলিং এবং সার্ভোর উপর নির্ভর করে। কিন্তু এটি ত্রুটি ছাড়াই নির্ভরযোগ্যভাবে চলে কিনা তা প্রায়শই ছোট, নিরহঙ্কার উপাদানগুলির উপর নির্ভর করে- PLC, রিলে, কন্টাক্টর এবং ইন্ডিকেটর লাইট।

এই কন্ট্রোল সার্কিটগুলির জন্য পাওয়ার সাপ্লাই এমন কিছু নয় যার সাথে আপনি আপস করতে পারেন।

JBK3 সিরিজের মেশিন টুল কন্ট্রোল ট্রান্সফরমারটি মেশিন টুলস এবং অটোমেশন ইকুইপমেন্টের কন্ট্রোল সিস্টেমে পাওয়ার সরবরাহ করার উদ্দেশ্যে নির্মিত। এটি প্রধান টাকু মোটর চালায় না বা কাটার সরঞ্জামগুলিকে শক্তি দেয় না। এর কাজ হল মেশিনের "মস্তিষ্ক"কে খাওয়ানো—পিএলসিগুলিকে গোলমাল থেকে, কন্টাক্টরদের বকবক করা থেকে এবং সেন্সর ডেটাকে প্রবাহিত হওয়া থেকে রক্ষা করা।

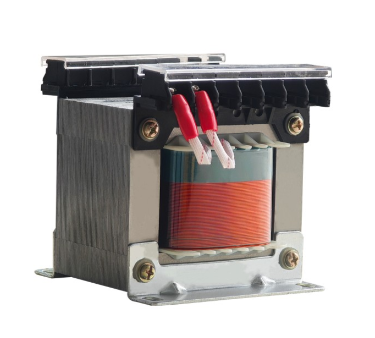

কিJBK3 মেশিন টুল কন্ট্রোল ট্রান্সফর্মr?

JBK3 সিরিজের মেশিন টুল কন্ট্রোল ট্রান্সফরমার হল একটি সিঙ্গেল ফেজ ড্রাই টাইপ কন্ট্রোল ট্রান্সফরমার যা AC 50 60Hz সার্কিটের জন্য ডিজাইন করা হয়েছে যার ইনপুট ভোল্টেজ 660V এর বেশি নয়। এটি প্রধান সরবরাহ ভোল্টেজকে সেই স্তরে নামিয়ে দেয় যা নিয়ন্ত্রণ ব্যবস্থার আসলে প্রয়োজন হয় - সাধারণত 220V, 110V, 36V, 24V, 12V এবং 6V।

এটি একটি পাওয়ার ট্রান্সফরমার নয়। এটি উচ্চ স্রোত পরিচালনা করে না। এর কাজ হল কন্ট্রোল সার্কিট, স্থানীয় আলো এবং মেশিন টুল বৈদ্যুতিক সিস্টেমের সিগন্যাল ল্যাম্পগুলির জন্য স্থিতিশীল, পরিষ্কার শক্তি সরবরাহ করা।

ক্ষমতা 40VA থেকে 2500VA পর্যন্ত - একটি ছোট ট্রান্সফরমার যা একটি সম্পূর্ণ নিয়ন্ত্রণ ব্যবস্থার স্থিতিশীল অপারেশনকে সমর্থন করে।

এটি একটি সাধারণ ট্রান্সফরমার থেকে কীভাবে আলাদা?

একটি সাধারণ ট্রান্সফরমার কেবল "ভোল্টেজ পরিবর্তন করে" - যাই হোক না কেন, ভোল্টেজ ভিন্নভাবে বেরিয়ে আসে। সেটাই।

JBK3 বিশেষভাবে নিয়ন্ত্রণ সার্কিট জন্য ডিজাইন করা হয়েছে. পার্থক্যগুলো হল:

সম্পূর্ণ প্রাথমিক সেকেন্ডারি আইসোলেশন: এটি একটি সত্যিকারের আইসোলেশন ট্রান্সফরমার, অটোট্রান্সফরমার নয়। প্রধান সার্কিট থেকে হস্তক্ষেপ, বৃদ্ধি এবং ফুটো নিয়ন্ত্রণের দিকে পৌঁছায় না।

একাধিক আউটপুট উইন্ডিং: একটি ট্রান্সফরমার একসাথে বেশ কয়েকটি ভোল্টেজ সরবরাহ করতে পারে — PLC-এর জন্য 220V, কন্টাক্টরগুলির জন্য 110V, নির্দেশক আলোগুলির জন্য 24V৷ সব এক ইউনিট থেকে।

কমপ্যাক্ট ডিজাইন: কন্ট্রোল ক্যাবিনেট ইনস্টলেশনের জন্য নির্মিত উদ্দেশ্য-মূল্যবান স্থান নেয় না।

নিরাপদ টার্মিনাল: টাচ প্রুফ টার্মিনাল কভার সহ সংযোগের বিকল্পগুলি ক্রিম্প করুন এবং প্লাগ ইন করুন।

মূল প্রযুক্তি: কঠিন পদার্থ, শব্দ প্রক্রিয়া

কোর: উচ্চ মানের কম ক্ষতি ঠান্ডা ঘূর্ণিত শস্য ভিত্তিক সিলিকন ইস্পাত. কম ক্ষতি, কম শব্দ, নিম্ন তাপমাত্রা বৃদ্ধি।

উইন্ডিংস: খাঁটি কপার কন্ডাক্টর (অনুরোধে অ্যালুমিনিয়াম পাওয়া যায়), 180°C এর জন্য রেট করা, 2500V এর ভোল্টেজ সহ্য করা (5000V-এর তুলনায়)।

ইনসুলেশন: ক্লাস এইচ ইনসুলেশন উপকরণ, ভ্যাকুয়াম ইমপ্রেগনেশন (VPI) দিয়ে চিকিত্সা করা হয় — আর্দ্রতা প্রতিরোধী, ধুলো প্রতিরোধী, এবং কম্পন প্রতিরোধী, উল্লেখযোগ্যভাবে নিরোধক ভাঙ্গনের ঝুঁকি হ্রাস করে।

মান সম্মতি: 1980 এর দশক থেকে সিমেন্স প্রযুক্তির উপর ভিত্তি করে ডিজাইন করা, JBK3 VDE0551, IEC204 1, IEC439, GB5226.1 এবং অন্যান্য আন্তর্জাতিক মান পূরণ করে।

কোথায় আছেJBK3 মেশিন টুল কন্ট্রোল ট্রান্সফরমারব্যবহৃত?

JBK3 বিস্তৃত অ্যাপ্লিকেশনে পাওয়া যায়:

মেশিন টুলস: সিএনসি মেশিন, মেশিনিং সেন্টার, মিলিং মেশিন, গ্রাইন্ডার, ড্রিলিং মেশিন—যে কোনো মেশিনের কন্ট্রোল সার্কিট পাওয়ার

শিল্প যন্ত্রপাতি: প্যাকেজিং সরঞ্জাম, ইনজেকশন ছাঁচনির্মাণ মেশিন, টেক্সটাইল যন্ত্রপাতি, প্রিন্টিং প্রেস

শিল্প অটোমেশন: পিএলসি কন্ট্রোল সিস্টেম, রিলে প্যানেল, কন্টাক্টর কয়েল

স্থানীয় আলো: মেশিন ওয়ার্ক লাইট, রক্ষণাবেক্ষণ এবং পরিদর্শন আলো

সংকেত ইঙ্গিত: সরঞ্জাম অবস্থা সূচক, অ্যালার্ম লাইট

আমদানিকৃত সরঞ্জাম: যথার্থ মেশিন টুল, চিকিৎসা ডিভাইস, যন্ত্র

সংক্ষেপে: যেখানেই মেশিন টুলস এবং অটোমেশন সিস্টেমের কন্ট্রোল পাওয়ার দরকার, সেখানে সম্ভবত এর পিছনে একটি JBK3 আছে।

কিভাবে সঠিক এক চয়ন

তিনটি জিনিস গুরুত্বপূর্ণ: ক্ষমতা, ভোল্টেজ এবং ইনস্টলেশন পরিবেশ।

ধাপ 1 - ক্ষমতা নির্ধারণ করুন

সমস্ত নিয়ন্ত্রণ উপাদানগুলির মোট শক্তি যোগ করুন - কন্টাক্টর হোল্ডিং পাওয়ার, PLC খরচ, নির্দেশক আলো, সেন্সর - তারপর 30 50% নিরাপত্তা মার্জিন যোগ করুন। খুব বেশি আঁটসাঁট আকার ধারণ করবেন না: কন্টাক্টর বন্ধ হলে ইনরাশ কারেন্ট স্থির অবস্থায় ধারণকারী কারেন্টের তুলনায় উল্লেখযোগ্যভাবে বেশি।

স্ট্যান্ডার্ড রেটিং: 40VA, 63VA, 100VA, 160VA, 250VA, 400VA, 630VA, 1000VA, 1600VA, 2500VA।

ধাপ 2 - ভোল্টেজ নির্দিষ্ট করুন

একটি নন স্ট্যান্ডার্ড ভোল্টেজ প্রয়োজন? কাস্টম বিকল্প উপলব্ধ.

ধাপ 3 — ইনস্টলেশন পরিবেশ বিবেচনা করুন

চূড়ান্ত চিন্তা

JBK3 মেশিন টুল কন্ট্রোল ট্রান্সফরমার উচ্চ প্রযুক্তির নয়। এটির একটি স্ক্রিন নেই, WiFi এর সাথে সংযোগ করে না, শিরোনাম তৈরি করে না৷

এটি যা করে তা সহজ এবং অপরিহার্য: এটি নিয়ন্ত্রণ ব্যবস্থায় পরিষ্কার, স্থিতিশীল শক্তি সরবরাহ করে।

PLC সমস্যা, কন্টাক্টর বকবক, এবং অব্যক্ত মেশিন শাটডাউনের সাথে কুস্তি করা কারখানাগুলির জন্য, পার্থক্যটি অবিলম্বে। কন্ট্রোল সার্কিট স্থিতিশীল হয় - এবং মেশিনটি কাজ করা বন্ধ করে দেয়।

কন্ট্রোল সার্কিট পাওয়ার এমন কিছু নয় যা কোণগুলি কাটাতে পারে। স্থিতিশীল শক্তি মানে স্থিতিশীল মেশিন।
