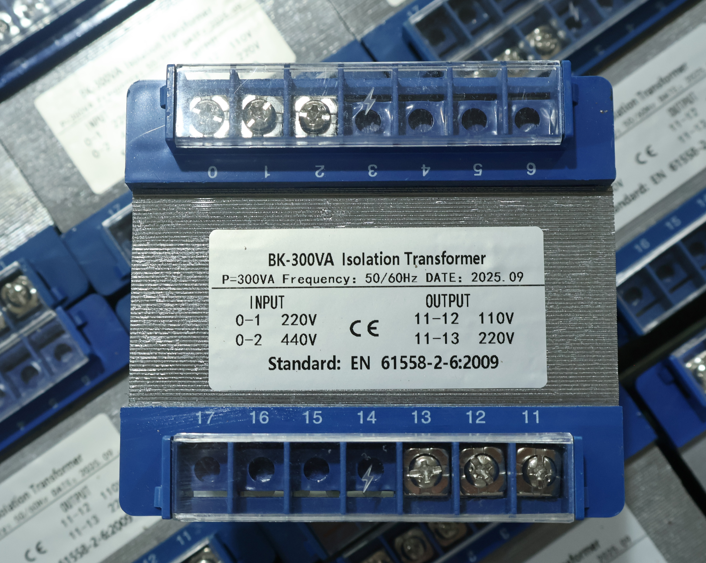

বিকে কন্ট্রোল ট্রান্সফরমার কী এবং কেন এটি গুরুত্বপূর্ণ?

A বিকে কন্ট্রোল ট্রান্সফরমারমেশিন টুলস, অটোমেশন সিস্টেম, এবং ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেলের জন্য স্থিতিশীল, বিচ্ছিন্ন নিয়ন্ত্রণ শক্তি প্রদানের জন্য ডিজাইন করা একটি একক ফেজ ড্রাই টাইপ ট্রান্সফরমার। এর মূল কাজ হল প্রধান সরবরাহ ভোল্টেজ — 380V, 220V, বা অন্যান্য ইনপুটগুলি — নিয়ন্ত্রণ ভোল্টেজগুলিতে নামিয়ে দেওয়া যা PLC, রিলে, কন্টাক্টর, সোলেনয়েড এবং ইন্ডিকেটর লাইটের আসলে প্রয়োজন।

50 60Hz ফ্রিকোয়েন্সি রেটিং BK সিরিজকে বিশেষভাবে মূল্যবান করে তোলে। এটি 50Hz গ্রিড (ইউরোপ, এশিয়া, আফ্রিকা) এবং 60Hz গ্রিড (উত্তর আমেরিকা, দক্ষিণ আমেরিকার কিছু অংশ) কোনো পরিবর্তন ছাড়াই ব্যবহার করা যেতে পারে। বিশ্বব্যাপী রপ্তানিকারী সরঞ্জাম নির্মাতাদের জন্য, এটি বিভিন্ন বাজারের জন্য বিভিন্ন ট্রান্সফরমার সংস্করণের প্রয়োজনীয়তা দূর করে।

কেন যে ব্যাপার?

কারণ কন্ট্রোল সার্কিট সংবেদনশীল। একটি ভোল্টেজ ডিপ যা একটি মোটর ঝাঁকুনি দিতে পারে তা একটি পিএলসিকে গোলমাল করতে পারে, একটি কন্টাক্টরকে বকবক করতে পারে, বা একটি সেন্সরকে মিথ্যা রিডিং দিতে পারে৷ BK ট্রান্সফরমার প্রধান পাওয়ার বাস থেকে কন্ট্রোল সার্কিটকে বিচ্ছিন্ন করে, শব্দ ফিল্টার করে এবং একটি ডেডিকেটেড, স্থিতিশীল ভোল্টেজ সরবরাহ করে যা নিয়ন্ত্রণ ব্যবস্থা নির্ভর করতে পারে।

সংক্ষেপে: একটি ট্রান্সফরমার, যেকোনো ফ্রিকোয়েন্সি — আপনি যেখানেই থাকুন না কেন নির্ভরযোগ্য নিয়ন্ত্রণ শক্তি।

কিভাবে একটিবিকে কন্ট্রোল ট্রান্সফরমারকাজ করে

নীতিটি সহজবোধ্য এবং কয়েক দশক ধরে প্রমাণিত।

ধাপ 1 - ইনপুট

প্রাথমিক ওয়াইন্ডিং প্রধান সরবরাহের সাথে সংযোগ করে — সাধারণত 220V বা 380V একক ফেজ এসি (মডেলের উপর নির্ভর করে 500V বা 1000V পর্যন্ত)। মাল্টি ট্যাপ প্রাইমারি অপশন লাইন ভোল্টেজ বৈচিত্র্য মিটমাট করে।

ধাপ 2 - ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন

প্রাথমিক কয়েলে প্রয়োগ করা একটি এসি ভোল্টেজ লোহার কোরে একটি বিকল্প চৌম্বক ক্ষেত্র তৈরি করে। এটি সেকেন্ডারি উইন্ডিং এ একটি ভোল্টেজ প্ররোচিত করে। বাঁক অনুপাত আউটপুট ভোল্টেজ নির্ধারণ করে — N1/N2 = V1/V2।

ধাপ 3 - আউটপুট

সেকেন্ডারি ওয়াইন্ডিং প্রয়োজনীয় নিয়ন্ত্রণ ভোল্টেজ তৈরি করে — সাধারণত 110V, 127V, 220V, 36V, 24V, বা 12V। কিছু মডেলের একাধিক সেকেন্ডারি উইন্ডিং আছে: একটি কন্ট্রোল সার্কিটের জন্য এবং একটি স্থানীয় আলোর জন্য, সবকটি একক ইউনিটে।

ধাপ 4 - বিচ্ছিন্নতা

প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলি বৈদ্যুতিকভাবে পৃথক - কোন সরাসরি সংযোগ নেই। এটি কন্ট্রোল সার্কিটে পৌঁছানো থেকে ঢেউ, শব্দ এবং গ্রাউন্ড ফল্টকে বাধা দেয়।

ফলাফল: আপনার নিয়ন্ত্রণ ব্যবস্থার জন্য পরিষ্কার, স্থিতিশীল, বিচ্ছিন্ন শক্তি।

বিকে ট্রান্সফরমারের সাধারণ প্রকার এবং রেটিং

বিকে ট্রান্সফরমারগুলি একটি বিস্তৃত ক্ষমতা পরিসীমা কভার করে।

কেনবিকে কন্ট্রোল ট্রান্সফরমারব্যাপার

কারণ প্রতিটি মেশিন নিয়ন্ত্রণ সার্কিট তার নিজস্ব স্থিতিশীল পাওয়ার সাপ্লাই প্রাপ্য।

একটি বিকে কন্ট্রোল ট্রান্সফরমার যা প্রদান করে তা এখানে:

1. 50/60Hz বিশ্বব্যাপী সামঞ্জস্যতা

BK সিরিজটি 50Hz এবং 60Hz উভয় গ্রিডের জন্য ডিজাইন করা হয়েছে। রপ্তানি সরঞ্জাম বিশ্বব্যাপী একই ট্রান্সফরমার ব্যবহার করতে পারে — বিভিন্ন দেশের জন্য বিভিন্ন মডেল স্টক করার প্রয়োজন নেই।

2. প্রশস্ত ভোল্টেজ পরিসীমা

110V থেকে 480V পর্যন্ত প্রাথমিক ভোল্টেজের বিকল্প এবং 6.3V থেকে 220V পর্যন্ত সেকেন্ডারি ভোল্টেজের সাথে, BK প্রায় যেকোনো নিয়ন্ত্রণ সার্কিটের প্রয়োজনীয়তার সাথে মেলে।

3. বৈদ্যুতিক বিচ্ছিন্নতা

বিচ্ছিন্ন সেকেন্ডারি প্রধান সার্কিটের শব্দ, ঊর্ধ্বগতি এবং ত্রুটিগুলিকে সংবেদনশীল নিয়ন্ত্রণ ইলেকট্রনিক্স থেকে দূরে রাখে।

4. একাধিক আউটপুট windings

একটি ট্রান্সফরমার একই সাথে নিয়ন্ত্রণ ভোল্টেজ, আলো এবং নির্দেশক সংকেত সরবরাহ করতে পারে — প্যানেলের তারের সরলীকরণ এবং উপাদানের সংখ্যা হ্রাস করা।

5. টেকসই নির্মাণ

বিকে ট্রান্সফরমারগুলি দীর্ঘ পরিষেবা জীবন এবং কম লোকসানের জন্য উচ্চ বিশুদ্ধতা তামার উইন্ডিং এবং উচ্চ ব্যাপ্তিযোগ্যতা কোল্ড রোলড সিলিকন ইস্পাত কোর দিয়ে নির্মিত।

6. কমপ্যাক্ট এবং প্যানেল বন্ধুত্বপূর্ণ

পাদদেশ বন্ধনী সহ উল্লম্ব মাউন্টিং নিয়ন্ত্রণ প্যানেলে সুন্দরভাবে ফিট করে। জনাকীর্ণ ক্যাবিনেটের জন্য স্থান দক্ষ নকশা।

7. ক্রমাগত দায়িত্ব ক্ষমতা

বিকে ট্রান্সফরমারগুলি সম্পূর্ণ লোডের অধীনে দীর্ঘমেয়াদী ক্রমাগত অপারেশনের জন্য রেট করা হয় — বিরতিহীন শুল্ক নয়।

সঠিক BK ট্রান্সফরমার নির্বাচন করা

একটি BK ট্রান্সফরমার নির্বাচন করা সহজ কিন্তু কয়েকটি মূল বিবরণে মনোযোগ দেওয়া প্রয়োজন।

ধাপ 1 - আপনার লোড নির্ধারণ করুন

ট্রান্সফরমার দ্বারা চালিত প্রতিটি ডিভাইসের তালিকা করুন:

PLC পাওয়ার সাপ্লাই (VA রেটিং)

রিলে এবং কন্টাক্টর কয়েল (ভিএ ধরে রাখা)

সোলেনয়েড ভালভ

ইন্ডিকেটর লাইট

স্থানীয় আলো

সেন্সর এবং ট্রান্সমিটার

সমস্ত ডিভাইসের VA যোগ করুন যা একই সাথে কাজ করবে — শুধু নেমপ্লেট ওয়াট নয়। যোগাযোগকারীরা প্রতিক্রিয়াশীল শক্তি আঁকেন, তাই সম্ভব হলে VA ব্যবহার করুন। ধাপ 2 — ক্ষমতার আকার দিন

টিপ: আন্ডারসাইজ করার চেয়ে ওভারসাইজ করা নিরাপদ। খুব ছোট একটি ট্রান্সফরমার অতিরিক্ত গরম হবে এবং অকালে ব্যর্থ হবে। সামান্য বড় আকারের একটি ট্রান্সফরমার শীতল এবং দীর্ঘস্থায়ী হবে।

ধাপ 3 - প্রাথমিক এবং মাধ্যমিক ভোল্টেজগুলি নির্দিষ্ট করুন

আপনার যদি একাধিক আউটপুট ভোল্টেজের প্রয়োজন হয় (যেমন, 110V কন্ট্রোল + 36V লাইটিং + 6.3V ইন্ডিকেটর), ট্রান্সফরমারের প্রয়োজনীয় সেকেন্ডারি উইন্ডিং আছে তা নিশ্চিত করুন।

ধাপ 4 - ফ্রিকোয়েন্সি সামঞ্জস্য পরীক্ষা করুন

স্ট্যান্ডার্ড BK ট্রান্সফরমারগুলি 50/60Hz ডুয়াল রেটযুক্ত — কোন বিশেষ কনফিগারেশনের প্রয়োজন নেই। আপনার একটি অস্বাভাবিক প্রয়োজন আছে কিনা তা নিশ্চিত করুন.

ধাপ 5 - পরিবেশ পরীক্ষা করুন

চূড়ান্ত চিন্তা

BK কন্ট্রোল ট্রান্সফরমার একটি কন্ট্রোল প্যানেলে সবচেয়ে উত্তেজনাপূর্ণ উপাদান নয়। এটি কোণে বসে থাকে, নিঃশব্দে তার কাজ করে, খুব কমই কেউ লক্ষ্য করে - যতক্ষণ না এটি কাজ করা বন্ধ করে দেয়।

যখন এটি কাজ করা বন্ধ করে, PLC শক্তি হারায়। যোগাযোগকারীরা বাদ পড়ে। মেশিন থেমে যায়। উৎপাদন বন্ধ।

এজন্য সঠিক BK ট্রান্সফরমার নির্বাচন করা গুরুত্বপূর্ণ।

50/60Hz ডুয়াল ফ্রিকোয়েন্সি ক্ষমতা মানে একটি ট্রান্সফরমার ডিজাইন বিশ্বব্যাপী সরঞ্জাম পরিবেশন করে। আপনার মেশিন ইউরোপে (50Hz), মার্কিন যুক্তরাষ্ট্র (60Hz), বা এর মধ্যে যেকোন জায়গায় যাচ্ছে কিনা, BK সিরিজ পরিবর্তন ছাড়াই এটি পরিচালনা করতে পারে।

এটি একটি সাধারণ ডিভাইস: তামা উইন্ডিং, সিলিকন ইস্পাত কোর, প্রাকৃতিক বায়ু শীতল। তবে এটি দীর্ঘস্থায়ী হওয়ার জন্য নির্মিত - প্রায়শই এটি নিয়ন্ত্রণ করে এমন মেশিনের বাইরে থাকে। একটি ভাল নিয়ন্ত্রণ ট্রান্সফরমার ব্যয়বহুল নয়। একটি খারাপ হয়.
