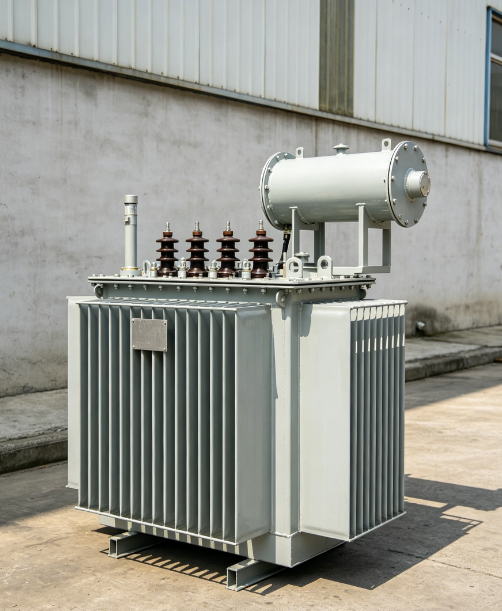

একটি S13 তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার কি?
একটি S13 ট্রান্সফরমার হল একটি তিন-ফেজ তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার, সাধারণত 10kV/0.4kV বিতরণ ব্যবস্থায় ব্যবহৃত হয়। এর মূল কাজটি সহজ: কারখানা, আবাসিক সম্প্রদায় এবং শপিং মলে ব্যবহারের জন্য উচ্চ-ভোল্টেজ বিদ্যুতকে নিম্ন-ভোল্টেজ বিদ্যুতে নামিয়ে দিন।
যাইহোক, এটি আগের S11 এবং S9 মডেল থেকে আলাদা-এটি আরও শক্তি-দক্ষ।
এই "শক্তি দক্ষতা" একটি "ইকো-মোড" এর উপর নির্ভর করে না কিন্তু শারীরিক ডিজাইন আপগ্রেডের উপর নির্ভর করে:
আয়রন কোর উচ্চ-গ্রেডের কোল্ড-রোল্ড ওরিয়েন্টেড সিলিকন ইস্পাত শীট ব্যবহার করে।
একটি মসৃণ চৌম্বকীয় সার্কিটের জন্য একটি সম্পূর্ণরূপে মিটারযুক্ত ল্যাপ স্ট্যাকিং প্রক্রিয়া গ্রহণ করে।
S11 তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমারের তুলনায় এর নো-লোড লস গড়ে 20-30% কম।
সংক্ষেপে, যখন 24 ঘন্টা সক্রিয় থাকে, তখন S13 নিজে থেকে অনেক কম শক্তি খরচ করে।
কেন হয়S13 তেল-নিমজ্জিত বিতরণ ট্রান্সফরমারএকটি "সঞ্চয় থেকে লাভ"?
ট্রান্সফরমার ক্ষতি দুটি প্রধান বিভাগে পড়ে:
নো-লোড লস (কোর লস): যতক্ষণ ট্রান্সফরমার শক্তিযুক্ত হয় ততক্ষণ ঘটে, লোড নির্বিশেষে, যেহেতু আয়রন কোর শক্তি খরচ করে। এটি একটি "নির্দিষ্ট খরচ"।
লোড লস (তামার ক্ষতি): তাপ দ্বারা উত্পন্ন হয় যখন লোডের অধীনে উইন্ডিংগুলির মধ্য দিয়ে বিদ্যুৎ চলে যায়। ভারী লোডের সাথে লোকসান বৃদ্ধি পায়।
S13 উভয় ধরনের ক্ষতি অপ্টিমাইজ করে।
উদাহরণ
একটি 500kVA ট্রান্সফরমারের জন্য:
S11 তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার: ~960W নো-লোড লস
S13 তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার: ~680W নো-লোড লস
পার্থক্য: 280W
এটি নগণ্য মনে হতে পারে, তবে আসুন গণনা করি: 280W × 24 ঘন্টা × 365 দিন = প্রতি বছর প্রায় 2,452.8 kWh
0.8 ইউয়ান/কিলোওয়াট-এর শিল্প বিদ্যুতের দামে, এটি বার্ষিক প্রায় 1,962.24 ইউয়ান সাশ্রয় করে। একটি ট্রান্সফরমারের জন্য 20-30 বছরের পরিষেবা জীবন সহ, সঞ্চয় উল্লেখযোগ্যভাবে যোগ করে।
এটি শুধুমাত্র "ছোট সঞ্চয়" নয় - এটি একটি ছোট ট্রান্সফরমারকে তার জীবনকাল ধরে অর্থায়ন করার জন্য যথেষ্ট।
কোথায় আছেS13 তেল-নিমজ্জিত বিতরণ ট্রান্সফরমারব্যবহারের জন্য উপযুক্ত?
| অ্যাপ্লিকেশন দৃশ্যকল্প | কেন S13 তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার চয়ন করুন |
| ফ্যাক্টরি পাওয়ার ডিস্ট্রিবিউশন | 24/7 ক্রমাগত অপারেশন শক্তি সঞ্চয় সর্বাধিক |
| কমিউনিটি সাবস্টেশন | অস্থির লোডগুলি S13-এর কম-ক্ষতির সুবিধাকে হাইলাইট করে |
| বাণিজ্যিক কমপ্লেক্স | শীতাতপনিয়ন্ত্রণ, লিফট এবং আলো সারা বছর পূর্ণ ক্ষমতায় চলে |
| ফটোভোলটাইক/উইন্ড পাওয়ার স্টেপ-আপ | বহিরঙ্গন ইনস্টলেশন; তেল-নিমজ্জিত নকশা টেকসই এবং শক্তিশালী |
| বার্ধক্য ট্রান্সফরমার জন্য প্রতিস্থাপন | S11/S9 মডেল থেকে আপগ্রেড করার সময় সংক্ষিপ্ত পেব্যাক সময়কাল |
প্রযুক্তিগত বৈশিষ্ট্য: কোন অভিনব প্রযুক্তি, শুধু কঠিন কর্মক্ষমতা
S13 তেল নিমজ্জিত বিতরণ ট্রান্সফরমার কিছু "কাটিং এজ" পণ্য নয়। এর সুবিধাগুলি আরও ভাল উপকরণ এবং কঠিন কারিগর থেকে আসে:
আয়রন কোর - উচ্চ ব্যাপ্তিযোগ্যতা কোল্ড রোলড ওরিয়েন্টেড সিলিকন ইস্পাত, সম্পূর্ণরূপে মিট করা ল্যাপ জয়েন্টগুলির সাথে স্তুপীকৃত। কম চৌম্বকীয় প্রতিরোধের, কম এডি বর্তমান ক্ষতি।
উইন্ডিংস - স্ট্যান্ডার্ড বিশুদ্ধ তামা (অথবা উচ্চ বিশুদ্ধতা অ্যালুমিনিয়াম অনুরোধ করা হলে)। স্তর নিরোধক সাবধানে করা হয় — কোন শর্টকাট.
অন্তরক তেল - ভাল মানের ট্রান্সফরমার তেল। এটি কারখানা ছেড়ে যাওয়ার আগে, আমরা এটিকে অস্তরক শক্তি, আর্দ্রতার পরিমাণ এবং অস্তরক ক্ষতির জন্য পরীক্ষা করি।
ট্যাঙ্ক - ঢেউতোলা বা ফিনড রেডিয়েটার, সম্পূর্ণ সিল করা এবং ঢালাই করা। লিক প্রতিরোধী এবং জারা প্রতিরোধী.
ঐচ্ছিক সম্পূর্ণরূপে সিল করা কাঠামো - বাতাস থেকে তেল বন্ধ করে দেয়। বার্ধক্যকে ধীর করে, রক্ষণাবেক্ষণ হ্রাস করে।
এটি একটি "যথেষ্ট ভাল" পণ্য নয়। এটি বছরের পর বছর ধরে চালানোর জন্য ডিজাইন করা হয়েছে।
একটি নির্বাচন করার সময় বিবেচনা করার মূল বিষয়গুলি
ক্ষমতা (kVA) - আপনার সমস্ত লোড পাওয়ার যোগ করুন, তারপর 30 50% নিরাপত্তা মার্জিন ছেড়ে দিন। খুব শক্ত করে কাটবেন না।
কপার বনাম অ্যালুমিনিয়াম - কপারের দাম বেশি। অ্যালুমিনিয়াম খরচ কম। যদি আপনার সরঞ্জাম দিনরাত চলে, তামা দিয়ে যান।
সম্পূর্ণরূপে সিল করা বনাম সংরক্ষক ট্যাঙ্ক: রক্ষণাবেক্ষণ-মুক্ত বহিরঙ্গন, অনুপস্থিত ব্যবহারের জন্য সম্পূর্ণরূপে সিল করা; সংরক্ষক ট্যাঙ্কগুলি নিয়মিত পরিদর্শনের জন্য তেল স্তর পর্যবেক্ষণের অনুমতি দেয়।
শক্তি দক্ষতা গ্রেড: S13 নতুন জাতীয় মান অনুযায়ী বর্তমান মূলধারার ক্লাস 1 শক্তি দক্ষতা পূরণ করে। এমনকি কম ক্ষতির জন্য, S20 বা নিরাকার খাদ ট্রান্সফরমার (উচ্চ খরচ) বিবেচনা করুন।
ইনস্টলেশন পরিবেশ
তেল নিমজ্জিত ট্রান্সফরমার বাইরে ভালো কাজ করে। শুধু নিশ্চিত করুন যে আপনি তিনটি জিনিসের যত্ন নিচ্ছেন: ওয়াটারপ্রুফিং, বিরোধী চুরি এবং বায়ুচলাচল। শুধু তাদের সেট আউট এবং তাদের সম্পর্কে ভুলবেন না.
একটি বাস্তব বিশ্বের উদাহরণ
একটি টেক্সটাইল মিলের দুটি পুরানো S9 800kVA ট্রান্সফরমার ছিল যা দশ বছরেরও বেশি সময় ধরে চলছিল। উৎপাদন আউটপুট খুব একটা পরিবর্তন হয়নি, কিন্তু তাদের বিদ্যুতের বিল প্রতি বছরই বাড়তে থাকে।
তারা নম্বরগুলি চালায়: S13 800kVA ট্রান্সফরমারে স্যুইচ করলে লোড লস প্রায় 1,800W (S9) থেকে কমিয়ে প্রায় 800W (S13) হবে। এটি প্রতি বছর প্রায় 8,760 kWh সঞ্চয় করে — শুধু সেখানে অলস বসে থাকা ট্রান্সফরমার থেকে।
কারখানার পরিচালক সহজভাবে বলেছেন: "নতুন ট্রান্সফরমার ইনস্টল করার পরে, বিদ্যুতের মিটারগুলি ধীর গতিতে ঘুরতে থাকে। সংখ্যাগুলি নিজেদের পক্ষে কথা বলে।"
