ডিজি আইসোলেশন ট্রান্সফরমার কী এবং কেন এটি গুরুত্বপূর্ণ?

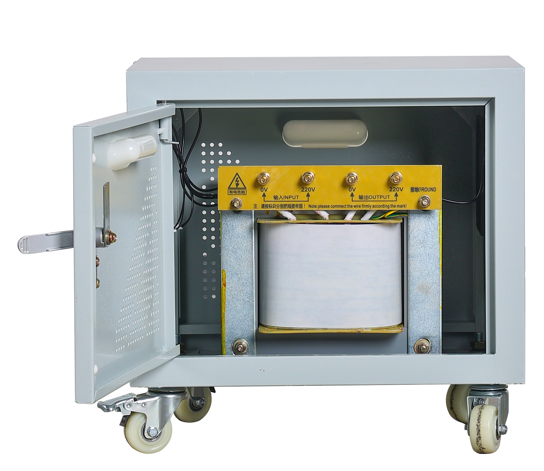

একটি ডিজি আইসোলেশন ট্রান্সফরমার হল একটি একক ফেজ ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার যা সংবেদনশীল সরঞ্জাম, চিকিৎসা ডিভাইস, পরীক্ষাগারের যন্ত্রপাতি এবং শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য পরিষ্কার, বিচ্ছিন্ন এবং নিরাপদ শক্তি প্রদানের জন্য ডিজাইন করা হয়েছে।
এর মূল কাজটি সহজ কিন্তু অপরিহার্য: এটি তাদের মধ্যে কোনো সরাসরি বৈদ্যুতিক সংযোগ ছাড়াই প্রাথমিক দিক থেকে মাধ্যমিক দিকে বৈদ্যুতিক শক্তি স্থানান্তর করে। শক্তি একটি চৌম্বক ক্ষেত্রের মাধ্যমে চলে - তারের মাধ্যমে নয়।
কেন যে ব্যাপার?
কারণ সরাসরি বৈদ্যুতিক সংযোগগুলি কেবল শক্তির চেয়ে বেশি বহন করে। তারা শব্দ, ঢেউ, হারমোনিক্স এবং গ্রাউন্ড ফল্ট বহন করে। একটি স্ট্যান্ডার্ড পাওয়ার সাপ্লাই এই সমস্যাগুলিকে সরাসরি আপনার সরঞ্জামগুলিতে প্রেরণ করে। একটি বিচ্ছিন্ন ট্রান্সফরমার তাদের ব্লক করে।
ডিজি ট্রান্সফরমার ইউটিলিটি সরবরাহ এবং সংবেদনশীল লোডের মধ্যে বসে। এটি গ্রিড থেকে লোডকে বিচ্ছিন্ন করে, উচ্চ কম্পাঙ্কের আওয়াজ ফিল্টার করে, গ্রাউন্ড লুপগুলি ভেঙে দেয় এবং একটি পরিষ্কার, নিরাপদ এবং স্থিতিশীল শক্তির উৎস প্রদান করে।
সংক্ষেপে: এটি আপনার সরঞ্জামগুলিকে শুধুমাত্র তার প্রয়োজনীয় শক্তি দেখতে দেয় - গ্রিডের আবর্জনা নয়।
কিভাবে একটিডিজি আইসোলেশন ট্রান্সফরমারকাজ করে
নীতিটি ইলেক্ট্রোম্যাগনেটিক আনয়ন, তবে নকশাটি বিচ্ছিন্নতার জন্য নির্মিত।
ধাপ 1 - ইনপুট
প্রাথমিক ওয়াইন্ডিং এসি সরবরাহের সাথে সংযোগ করে — সাধারণত 220V বা 110V একক ফেজ।
ধাপ 2 - চৌম্বকীয় সংযোগ
প্রাথমিক এবং মাধ্যমিকের মধ্যে সরাসরি বৈদ্যুতিক সংযোগ নেই। কোরে একটি চৌম্বক ক্ষেত্রের মাধ্যমে শক্তি স্থানান্তর।
ধাপ 3 - আউটপুট
সেকেন্ডারি ওয়াইন্ডিং আউটপুট ভোল্টেজ তৈরি করে — ইনপুট ভোল্টেজের মতোই (1:1), অথবা অ্যাপ্লিকেশানের প্রয়োজনে ধাপে ধাপে উপরে/নিচে।
ধাপ 4 - বিচ্ছিন্নতা
যেহেতু সরাসরি বৈদ্যুতিক পথ নেই, লোডটি গ্রিড থেকে সম্পূর্ণ বিচ্ছিন্ন। এটি ব্লক করে:
সাধারণ মোড গোলমাল
স্থল loops
ফুটো স্রোত
surges এবং ক্ষণস্থায়ী
ধাপ 5 — ইলেক্ট্রোস্ট্যাটিক শিল্ডিং (ঐচ্ছিক)
এমনকি ক্লিনার পাওয়ার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, ডিজিকে প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির মধ্যে একটি ইলেক্ট্রোস্ট্যাটিক কপার শিল্ড দিয়ে তৈরি করা যেতে পারে, উচ্চ কম্পাঙ্কের শব্দকে লোড থেকে দূরে সরিয়ে দেওয়ার জন্য গ্রাউন্ডেড।
ফলাফল: সংবেদনশীল সরঞ্জামগুলির জন্য পরিষ্কার, বিচ্ছিন্ন, নিরাপদ শক্তি।
এর সাধারণ প্রকারডিজি আইসোলেশন ট্রান্সফরমার
ডিজি ট্রান্সফরমারগুলি বিভিন্ন অ্যাপ্লিকেশনের সাথে মেলে বিভিন্ন কনফিগারেশনে আসে।
| টাইপ | সাধারণ রেটিং | মূল বৈশিষ্ট্য | জন্য সেরা |
| স্ট্যান্ডার্ড ডিজি | 0.1kVA – 30kVA | 1:1 বিচ্ছিন্নতা, ধাতব ঘের, টার্মিনাল ব্লক সংযোগ | সাধারণ শিল্প, পরীক্ষাগার এবং বাণিজ্যিক অ্যাপ্লিকেশন |
| মেডিকেল গ্রেড ডিজি | 0.5kVA – 10kVA | আল্ট্রা লো লিকেজ (<0.1mA), রিইনফোর্সড ইনসুলেশন, মেডিকেল সেফটি সার্টিফিকেশন | রোগীর সাথে সংযুক্ত চিকিৎসা সরঞ্জাম, অপারেটিং রুম, আইসিইউ |
| অডিও গ্রেড ডিজি | 0.1kVA – 5kVA | অতিরিক্ত শিল্ডিং, কম যান্ত্রিক হাম, সুষম আউটপুট | পেশাদার অডিও, রেকর্ডিং স্টুডিও, সম্প্রচার সিস্টেম |
| ইনস্ট্রুমেন্ট গ্রেড ডিজি | 0.5kVA – 5kVA | কম ফুটো, আঁটসাঁট নিয়ন্ত্রণ, <10pF কাপলিং ক্যাপাসিট্যান্স | পরীক্ষাগার যন্ত্র, পরিমাপ সরঞ্জাম, ক্রমাঙ্কন সিস্টেম |
| কাস্টম ডিজি | ব্যবহারকারী সংজ্ঞায়িত | নির্দিষ্ট ভোল্টেজ অনুপাত, একাধিক সেকেন্ডারি উইন্ডিং, বিশেষ ঘের | OEM সরঞ্জাম, বিশেষ অ্যাপ্লিকেশন, retrofits |
স্ট্যান্ডার্ড 1:1 আইসোলেশন ডিজি সাধারণ উদ্দেশ্য বিচ্ছিন্নতার জন্য সবচেয়ে সাধারণ কনফিগারেশন।
কেনডিজি আইসোলেশন ট্রান্সফরমারব্যাপার
কারণ "পরিষ্কার শক্তি" কোনো বিলাসিতা নয় - এটি সংবেদনশীল সরঞ্জামগুলির জন্য একটি প্রয়োজনীয়তা।
এখানে একটি ডিজি আইসোলেশন ট্রান্সফরমার যা সরবরাহ করে যা সাধারণ ট্রান্সফরমার পারে না:
1. বৈদ্যুতিক নিরাপত্তা
প্রাথমিক এবং মাধ্যমিকের মধ্যে বিচ্ছিন্নতা বাধা মানে প্রাথমিক দিকে একটি ত্রুটি - একটি ঢেউ, একটি স্থল ত্রুটি, একটি বজ্রপাত - লোড পৌঁছাতে পারে না। মাধ্যমিক সার্কিট স্পর্শকারী ব্যবহারকারীরা প্রাথমিক ভোল্টেজের সংস্পর্শে আসে না।
2. গোলমাল প্রত্যাখ্যান
ভিএফডি, পাওয়ার সাপ্লাই স্যুইচিং এবং অন্যান্য উত্স থেকে উচ্চ ফ্রিকোয়েন্সি শব্দ বিচ্ছিন্নতা বাধা দ্বারা অবরুদ্ধ। ঐচ্ছিক ইলেক্ট্রোস্ট্যাটিক শিল্ডিং শব্দটিকে 60-100dB কমিয়ে দেয়, যা সংবেদনশীল ইলেকট্রনিক্সের জন্য পরিষ্কার শক্তি দেয়।
3. গ্রাউন্ড লুপ নির্মূল
যখন একাধিক ডিভাইস একটি সাধারণ স্থল ভাগ করে, তখন সঞ্চালিত স্রোত হুম, ড্রিফট এবং ত্রুটির কারণ হতে পারে। ডিজি ট্রান্সফরমার একটি বিচ্ছিন্ন গ্রাউন্ড রেফারেন্স প্রদান করে, গ্রাউন্ড লুপ ভেঙ্গে এবং এর উৎসে শব্দ বন্ধ করে।
4. ফুটো বর্তমান হ্রাস
চিকিৎসা পরিবেশে, এমনকি ছোট ফুটো স্রোত বিপজ্জনক হতে পারে। ডিজি মেডিকেল গ্রেড ট্রান্সফরমারগুলি অতি লো কাপলিং ক্যাপাসিট্যান্স সহ নির্মিত, লিকেজ কারেন্টকে 0.1mA-এর নিচে রেখে - রোগীর সাথে সংযুক্ত যন্ত্রপাতির জন্য নিরাপদ।
5. সরঞ্জাম সুরক্ষা
বিচ্ছিন্নতা বৃদ্ধি, স্পাইক এবং ট্রানজিয়েন্টগুলিকে ব্লক করে যা অন্যথায় সংবেদনশীল ইলেকট্রনিক্সে অকাল ব্যর্থতার কারণ হয়। একটি ডিজি ট্রান্সফরমার প্রায়শই ব্যয়বহুল যন্ত্র এবং নিয়ন্ত্রণের জন্য প্রতিরক্ষার প্রথম লাইন।
6. নিয়ন্ত্রক সম্মতি
অনেক চিকিৎসা, পরীক্ষাগার, এবং শিল্প নিরাপত্তা মান নির্দিষ্ট সরঞ্জাম ক্লাসের জন্য বিচ্ছিন্নতা প্রয়োজন। একটি সঠিকভাবে নির্দিষ্ট ডিজি ট্রান্সফরমার সেই প্রয়োজনীয়তাগুলি পূরণ করে।
অধিকার নির্বাচনডিজি আইসোলেশন ট্রান্সফরমার
একটি ডিজি ট্রান্সফরমার নির্বাচন করার জন্য শুধুমাত্র ভোল্টেজ এবং কেভিএ থেকে বেশি মনোযোগ দেওয়া প্রয়োজন।
ধাপ 1 - লোড নির্ধারণ করুন
ট্রান্সফরমারের সাথে সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের তালিকা করুন। VA বা ওয়াটে তাদের পাওয়ার রেটিং যোগ করুন।
সূত্র: মোট VA = পৃথক লোডের সমষ্টি × 1.2 (নিরাপত্তা মার্জিন)
ধাপ 2 - ইনপুট/আউটপুট ভোল্টেজ নির্দিষ্ট করুন
| আবেদন | সাধারণ ভোল্টেজ অনুপাত |
| স্ট্যান্ডার্ড বিচ্ছিন্নতা | 220V/220V (1:1) |
| 110V সরঞ্জামের জন্য নিচের ধাপ | 220V/110V |
| 220V সরঞ্জামের জন্য ধাপ আপ করুন | 110V/220V |
| চিকিৎসা সরঞ্জাম | 220V/220V (নিম্ন ফুটো) |
ধাপ 3 — ইলেক্ট্রোস্ট্যাটিক শিল্ডিংয়ের সিদ্ধান্ত নিন
| পরিস্থিতি | সুপারিশ |
| সাধারণ শিল্প বা ল্যাব ব্যবহার | স্ট্যান্ডার্ড (কোন ঢালের প্রয়োজন নেই) |
| ডিজিটাল/অ্যানালগ সংকেত সহ সরঞ্জাম | ইলেক্ট্রোস্ট্যাটিক ঢাল প্রস্তাবিত |
| চিকিৎসা সরঞ্জাম বা অডিও সিস্টেম | ঢাল প্রয়োজন |
| আবেদন | সর্বোচ্চ ফুটো বর্তমান |
| সাধারণ শিল্প | <2mA |
| পরীক্ষাগার যন্ত্র | <0.5mA |
| চিকিৎসা সরঞ্জাম (রোগী সংযুক্ত) | <0.1mA |
ধাপ 5 - ঘেরের ধরন চয়ন করুন
খোলা ফ্রেম — একটি বিদ্যমান প্যানেলের ভিতরে মাউন্ট করুন
আবদ্ধ (IP20) — স্ট্যান্ডার্ড ধাতু ঘের
IP54 - ডাস্ট টাইট এবং স্প্ল্যাশ প্রুফ (শিল্প পরিবেশের জন্য)
ধাপ 6 - নিরোধক শ্রেণী পরীক্ষা করুন
ক্রমাগত ডিউটি অ্যাপ্লিকেশনের জন্য, ক্লাস F (155°C) বা ক্লাস H (180°C) নিরোধক উল্লেখ করুন।
ধাপ 7 - পরীক্ষার রিপোর্টের জন্য জিজ্ঞাসা করুন
একটি সম্মানিত সরবরাহকারী প্রদান করা উচিত:
অন্তরণ প্রতিরোধের পরীক্ষা (500V DC এ ≥100MΩ)
ডাইলেকট্রিক প্রতিরোধ পরীক্ষা (1 মিনিটের জন্য ≥2000V এসি)
কোন লোড ক্ষতি পরিমাপ
ফুটো বর্তমান পরিমাপ (মেডিকেল ইউনিটের জন্য)
ভোল্টেজ নিয়ন্ত্রণ পরীক্ষা
চূড়ান্ত চিন্তা
ডিজি আইসোলেশন ট্রান্সফরমার একটি পাওয়ার সিস্টেমের সবচেয়ে ব্যয়বহুল উপাদান নয়। কিন্তু সংবেদনশীল যন্ত্রপাতি রক্ষার জন্য এটি সবচেয়ে গুরুত্বপূর্ণ হতে পারে।
এটি ব্যাকগ্রাউন্ডে নিঃশব্দে কাজ করে, একটি কাজ ভাল করে: খারাপ শক্তি বন্ধ রাখা এবং ভাল শক্তি ভিতরে রাখা। কোন আলো নেই, কোন প্রদর্শন নেই, কোন সফ্টওয়্যার আপডেট নেই। শুধু পরিষ্কার, নির্ভরযোগ্য বিচ্ছিন্নতা, বছরের পর বছর।
আপনি যদি সংবেদনশীল ইলেকট্রনিক্স চালাচ্ছেন, রোগীর সাথে সংযুক্ত ডিভাইসগুলিকে সুরক্ষিত করছেন, বা রহস্যময় সরঞ্জামের সমস্যাগুলি সমাধান করছেন — গ্রাউন্ড লুপ, শব্দ, ড্রিফট — ডিজি ট্রান্সফরমার হল সবচেয়ে কার্যকর সমাধানগুলির মধ্যে একটি যা আপনি ইনস্টল করতে পারেন৷
সংবেদনশীল সরঞ্জামগুলির জন্য পরিষ্কার শক্তি ঐচ্ছিক নয়। এটি নির্ভরযোগ্য অপারেশনের ভিত্তি।
