আপনি কি তেল-নিমজ্জিত ট্রান্সফরমার সম্পর্কে জানেন?

বিদ্যুত ছেড়ে যাওয়া পাওয়ার প্ল্যান্টগুলির একটি অত্যন্ত উচ্চ ভোল্টেজ রয়েছে (হাজার হাজার বা এমনকি কয়েক হাজার ভোল্ট), যা শিল্প যন্ত্রপাতি বা আবাসিক পরিবারের দ্বারা সরাসরি ব্যবহার করা যায় না।

ভোল্টেজ নিচে নামতে হবে।

কে এই কাজ করে?তেলে নিমজ্জিত ট্রান্সফরমার.

এগুলি অভিনব বা অত্যাধুনিক নয়, এবং তাদের কাজের নীতি এক শতাব্দীরও বেশি সময় ধরে অপরিবর্তিত রয়েছে। তবুও আজ অবধি, আপনি সম্ভবত প্রতিটি সাবস্টেশনে, প্রতিটি ইউটিলিটি পোলের নীচে এবং প্রতিটি কারখানার বিতরণ কক্ষে একটি খুঁজে পাবেন।

একটি তেল-নিমজ্জিত ট্রান্সফরমার কি জন্য ব্যবহৃত হয়?

সহজ কথায়: ভোল্টেজ রূপান্তর করতে।

ধাপ-ডাউন: সরঞ্জাম ব্যবহারের জন্য উচ্চ-ভোল্টেজ বিদ্যুৎ (যেমন, 10kV) কম-ভোল্টেজ বিদ্যুতে (যেমন, 380V, 220V) রূপান্তর করুন।

স্টেপ-ডাউন - উচ্চ ভোল্টেজ (যেমন 10kV) নেয় এবং এটিকে কম ভোল্টেজে (380V, 220V) নামিয়ে দেয় যাতে আপনার সরঞ্জাম আসলে এটি ব্যবহার করতে পারে।

স্টেপ-আপ - সৌর বা বায়ু শক্তির জন্য। এটি গ্রিডে খাওয়ানোর আগে ভোল্টেজ বাড়ায় যাতে আপনি দীর্ঘ ট্রান্সমিশন লাইনে খুব বেশি শক্তি হারাবেন না।

এটি ফ্রিকোয়েন্সি পরিবর্তন করে না, হারমোনিক্স পরিষ্কার করে না বা ভোল্টেজ নিয়ন্ত্রণ করে না। এটি ঠিক একটি জিনিস করে: আপনার যা প্রয়োজন তা ভোল্টেজ চালু করুন।

কেন একে "তেল নিমজ্জিত" বলা হয়?

সহজ - এটি তেল দিয়ে ভরা।

পোড়ানোর জন্য নয়। দুটি জিনিসের জন্য: নিরোধক এবং কুলিং।

নিরোধক - তেলটি কয়েল এবং কোরের মধ্যে এবং কয়েল এবং ট্যাঙ্কের মধ্যে বসে। এটি ছাড়া, উচ্চ ভোল্টেজ ঠিক জুড়ে থাকবে — শর্ট সার্কিট, স্রাব, পোড়া সরঞ্জাম।

কুলিং - কয়েলগুলি গরম হয়ে গেলে, তেল তাপ বহন করে এবং ট্যাঙ্কের প্রাচীর এটিকে বাতাসে ছেড়ে দেয়। তেল অনেক তাপ ধরে রাখে, যে কারণেতেল নিমজ্জিত ট্রান্সফরমারওভারলোড ভালভাবে পরিচালনা করুন - তারা অভিযোগ না করে কিছুক্ষণের জন্য কঠোরভাবে চালাতে পারে।

তেল যদিও চিরকাল স্থায়ী হয় না। সময়ের সাথে সাথে এটি নোংরা হয়ে যায় এবং আর্দ্রতা গ্রহণ করে। আপনাকে এটি পরীক্ষা করতে হবে, এটি ফিল্টার করতে হবে বা এখন এবং তারপরে এটি প্রতিস্থাপন করতে হবে। এটি শুকনো ধরনের ট্রান্সফরমার থেকে সবচেয়ে বড় পার্থক্য।

শুকনো ধরনের ট্রান্সফরমার তেল ব্যবহার করে না। তারা শীতল করার জন্য বায়ু ব্যবহার করে। নিরাপদ এবং ক্লিনার, হ্যাঁ। তবে আরও ব্যয়বহুল, এবং তারা ওভারলোডও নেয় না। দুটি একে অপরের বিকল্প নয়; তারা বিভিন্ন পরিস্থিতিতে পরিবেশন.

তেল-নিমজ্জিত ট্রান্সফরমারগুলি কি ব্যর্থতার প্রবণ?

বিপরীতভাবে, তারা সবচেয়ে টেকসই শক্তি সরঞ্জাম মধ্যে হয়.

তাদের পরিকল্পিত পরিষেবা জীবন সাধারণত 20-30 বছর। যতক্ষণ না তারা মারাত্মকভাবে ওভারলোড না হয়, স্থায়ীভাবে তেলের পরিমাণ কম না হয় এবং বারবার বজ্রপাত না হয়, তারা কয়েক দশক ধরে নির্ভরযোগ্যভাবে কাজ করতে পারে।

সাধারণ "চ্যুতি" বিরল:

তেলের স্তর ড্রপিং (লিকেজ বা বাষ্পীভবন)

তেলের মানের অবনতি (আর্দ্রতা বা জারণ)

বার্ধক্য বুশিং এবং ট্যাপ চেঞ্জার

দীর্ঘমেয়াদী ওভারলোডের কারণে ইনসুলেশন বার্ধক্য

এই সমস্যাগুলি হঠাৎ ব্যর্থতার কারণ হয় না। নিয়মিত পরিদর্শন এবং তেল পরীক্ষার মাধ্যমে এগুলি আগে থেকেই সনাক্ত করা যায় এবং সমাধান করা যায়। তেল-নিমজ্জিত ট্রান্সফরমার রক্ষণাবেক্ষণ-মুক্ত নয়, তবে সঠিক রক্ষণাবেক্ষণ দীর্ঘ পরিষেবা জীবন নিশ্চিত করে।

কোথায় আছেনতেল-নিমজ্জিত ট্রান্সফরমারএখনও ব্যবহৃত?

তেল-নিমজ্জিত ট্রান্সফরমারের মূল পরামিতি: গ্রাহকের প্রায়শই জিজ্ঞাসিত প্রশ্ন

ক্ষমতা (kVA): সমস্ত লোডের শক্তি যোগ করুন এবং একটি 30%–50% মার্জিন যোগ করুন। শক্ত গণনা এড়িয়ে চলুন।

তামা বা অ্যালুমিনিয়াম: তামা বনাম অ্যালুমিনিয়াম

তামার দাম বেশি। অ্যালুমিনিয়াম খরচ কম।

তবে তামা ভাল সঞ্চালন করে, দীর্ঘস্থায়ী হয় এবং তাপকে আরও ভালভাবে পরিচালনা করে। যদি আপনার সরঞ্জাম দিনরাত চলে, তামা দিয়ে যান। আপনি পরে নিজেকে ধন্যবাদ জানাবেন।

সম্পূর্ণরূপে সিল বা সংরক্ষক টাইপ

সম্পূর্ণরূপে সিল বায়ু বাইরে রাখে. কম অক্সিজেন মানে তেলের বয়স ধীর হয় এবং আপনাকে এটির সাথে প্রায়শই বাঁশি করতে হবে না।

কনজারভেটর টাইপ আপনাকে তেলের স্তর দেখতে দেয়। আপনার যদি কেউ নিয়মিত জিনিস পরীক্ষা করে থাকে তবে ভাল।

শক্তি দক্ষতা শ্রেণী - S11, S13, S20…

বড় সংখ্যা মানে কম লোকসান, কিন্তু দামও বেশি। গণিত করুন: উচ্চতর অগ্রিম খরচের জন্য বিদ্যুৎ সাশ্রয়ের জন্য কত বছর লাগবে? এটা আপনার উত্তর.

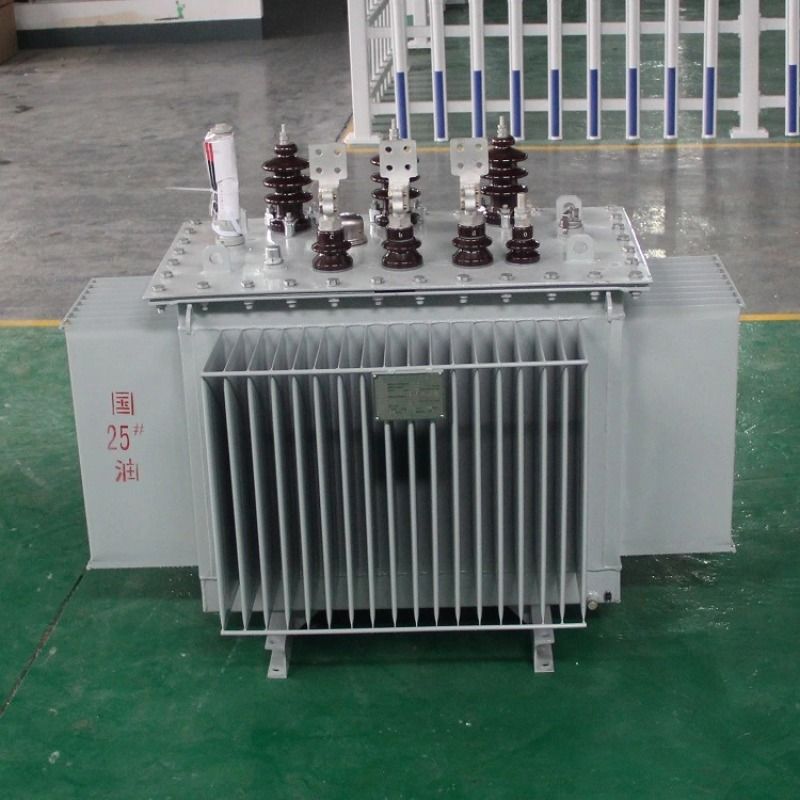

ইবালিং এরতেল নিমজ্জিত ট্রান্সফরমার

অভিনব কিছু না. শুধু কঠিন কাজ।

কোর - উচ্চ গ্রেড কোল্ড রোল্ড সিলিকন ইস্পাত, সম্পূর্ণরূপে আন্তঃলিভ জয়েন্ট। কম কোন লোড ক্ষতি.

উইন্ডিংস - স্ট্যান্ডার্ড হিসাবে বিশুদ্ধ তামা (যদি আপনি জিজ্ঞাসা করেন উচ্চ বিশুদ্ধতা অ্যালুমিনিয়াম)। স্তর নিরোধক টাইট এবং সামঞ্জস্যপূর্ণ.

অন্তরক তেল: প্রিমিয়াম ট্রান্সফরমার তেল, প্রসবের আগে ভোল্টেজ, আর্দ্রতা এবং ডাইলেক্ট্রিক ক্ষতি সহ্য করার জন্য সম্পূর্ণভাবে পরীক্ষা করা হয়েছে।

ট্যাঙ্ক: ফুটো এবং জারা প্রতিরোধের জন্য সম্পূর্ণরূপে সিল ঢালাই সহ ঢেউতোলা বা ফিনড রেডিয়েটার।

ফ্যাক্টরি টেস্টিং: প্রতিটি ইউনিট ট্রান্সফরমেশন রেশিও, ডিসি রেজিস্ট্যান্স, ইনসুলেশন রেজিস্ট্যান্স, নো-লোড লস, লোড লস এবং পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজের জন্য পরীক্ষা করে—কোন নমুনা-শুধু পরীক্ষা নেই।

অ্যাপ্লিকেশন দৃশ্যকল্প

কারখানা বিতরণ, আবাসিক সাবস্টেশন খনি, রাসায়নিক, কাগজ তৈরি, টেক্সটাইল শিল্প ফটোভোলটাইক স্টেপ-আপ, বায়ু শক্তি গ্রিড সংযোগ রপ্তানি সহায়ক প্রকল্প, বিদেশী সাহায্য প্রকল্প

স্পেসিফিকেশন

ক্ষমতা: 30kVA–3150kVA (বড় ক্ষমতা আলোচনা সাপেক্ষ)

ভোল্টেজ: প্রধানত 10kV/0.4kV, কাস্টমাইজড অ-মানক বিকল্প উপলব্ধ।
