একটি S11 বিতরণ ট্রান্সফরমার কি এবং কেন এটি গুরুত্বপূর্ণ?

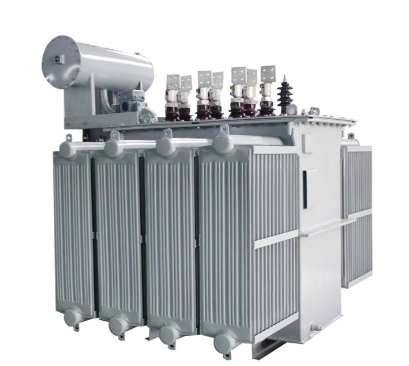

একটি S11 ডিস্ট্রিবিউশন ট্রান্সফরমার হল একটি তিন-ফেজ তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার যা মাঝারি-ভোল্টেজ শক্তি-সাধারণত 10kV বা 6kV-কে কারখানা, ভবন এবং সম্প্রদায়ের দ্বারা ব্যবহৃত নিম্ন-ভোল্টেজ স্তরে নামানোর জন্য ডিজাইন করা হয়েছে। সম্পূর্ণরূপে সিল করা এবং সংরক্ষণকারী-ট্যাঙ্ক উভয় প্রকারেই উপলব্ধ, এটি পুরানো S9 সিরিজ থেকে একটি সরাসরি আপগ্রেড, কম লোকসান এবং ভাল অপারেটিং অর্থনীতি সরবরাহ করে।

S11 কে আগের মডেল থেকে আলাদা করে কি?

S9 সিরিজের তুলনায়, S11 নো-লোড লস প্রায় 30% এবং নো-লোড কারেন্ট 50%–70% কমায়। এটি একটি ছোট উন্নতি নয় - এটি অপারেটিং খরচের একটি অর্থপূর্ণ পার্থক্য, দিনের পর দিন, বছরের পর বছর৷

কেন যে ব্যাপার?

কারণ ট্রান্সফরমার ঘুমায় না। তারা বছরে 24/7, 365 দিন চালায়। একটি ট্রান্সফরমার যা নিষ্ক্রিয় অবস্থায় কম শক্তি অপচয় করে তা প্রতিদিন অর্থ সাশ্রয় করে। 20 থেকে 30 বছরের পরিসেবা জীবন, এই সঞ্চয়গুলি একটি উল্লেখযোগ্য পরিসংখ্যান যোগ করে।

সংক্ষেপে: S11 একটি তেল নিমজ্জিত ট্রান্সফরমারের নির্ভরযোগ্যতা প্রদান করে যা এটি প্রতিস্থাপিত মডেলগুলির তুলনায় উল্লেখযোগ্যভাবে ভাল দক্ষতার সাথে।

কিভাবে একটিS11 ডিস্ট্রিবিউশন ট্রান্সফরমারকাজ করে

অপারেটিং নীতি হল ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন—যেকোনো ট্রান্সফরমারের মতোই—কিন্তু S11-এর বেশ কিছু ডিজাইনের উন্নতি রয়েছে যা দক্ষতা এবং নির্ভরযোগ্যতা বাড়ায়।

ধাপ 1 - মূল

কোরটি উচ্চ মানের কোল্ড রোলড গ্রেইন ওরিয়েন্টেড সিলিকন স্টিল থেকে তৈরি, একটি 45° সম্পূর্ণ মিটারযুক্ত ল্যাপ জয়েন্ট কাঠামোর সাথে একত্রিত। এই নকশা চৌম্বকীয় প্রতিরোধের এবং এডি বর্তমান ক্ষতি কমিয়ে দেয়। কিছু মডেল বিশেষ সরঞ্জাম দিয়ে তৈরি একটি ক্ষত কোর ব্যবহার করে, বাট জয়েন্ট ছাড়াই একটি বন্ধ চৌম্বকীয় সার্কিট তৈরি করে-যা আরও ক্ষতি এবং শব্দ কমায়।

ধাপ 2 - windings

ট্রান্সফরমার উন্নত নিরোধক এবং সক্রিয় অংশ উপকরণ সহ তামার windings ব্যবহার করে। কুণ্ডলী সমর্থন কাঠামো উচ্চ স্থিতিশীলতার জন্য ডিজাইন করা হয়েছে, অপারেশনাল নির্ভরযোগ্যতা উন্নত করে।

ধাপ 3 - সিল করা ট্যাঙ্ক

একটি ঐতিহ্যবাহী সংরক্ষক ট্যাঙ্কের পরিবর্তে, অনেক S11 মডেল সম্পূর্ণ সিল করা নির্মাণ সহ একটি ঢেউতোলা তেল ট্যাঙ্ক ব্যবহার করে। corrugations প্রসারিত এবং তেল তাপমাত্রা পরিবর্তন সঙ্গে সংকুচিত, স্বয়ংক্রিয়ভাবে ভলিউম তারতম্য জন্য ক্ষতিপূরণ. এর অর্থ হল তেল স্থায়ীভাবে বাতাস থেকে দূরে সীলমোহর করা হয় - আর্দ্রতা প্রবেশ রোধ করে এবং তেল জারণ ধীর করে।

ধাপ 4 - ঠান্ডা করা

শীতল হল ONAN — তেল প্রাকৃতিক বায়ু প্রাকৃতিক। কোন পাখা নেই, পাম্প নেই, অতিরিক্ত চলমান যন্ত্রাংশ নেই। ট্রান্সফরমার তাপ অপসারণের জন্য ঢেউতোলা ট্যাঙ্কের দেয়ালের মধ্য দিয়ে প্রাকৃতিক পরিচলনের উপর নির্ভর করে।

ফলাফল: একটি ট্রান্সফরমার যা দক্ষতার সাথে চলে, সিল করা থাকে এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়।

S11 ট্রান্সফরমারের সাধারণ প্রকার এবং রেটিং

S11 সিরিজটি বিস্তৃত ক্ষমতা পরিসরে পাওয়া যায়, সাধারণত 10kVA থেকে 2500kVA পর্যন্ত।

কেনS11 ডিস্ট্রিবিউশন ট্রান্সফরমারব্যাপার

কারণ একটি ট্রান্সফরমার যা কম শক্তি অপচয় করে এবং দীর্ঘস্থায়ী হয় একটি ট্রান্সফরমার যা অর্থ সাশ্রয় করে।

ডিস্ট্রিবিউশন নেটওয়ার্কগুলির জন্য S11 কে একটি কঠিন পছন্দ করে তোলে তা এখানে:

1. কোন লোড ক্ষতি হ্রাস

স্টেপ ল্যাপ কোর এবং উচ্চ গ্রেডের সিলিকন ইস্পাত S9 সিরিজের তুলনায় প্রায় 30% লোড লস কমায়। একটি ট্রান্সফরমার যা 24/7 চালায়, এটি একটি বাস্তব এবং পরিমাপযোগ্য সঞ্চয়।

2. কোন লোড বর্তমান হ্রাস

কোন লোড কারেন্ট 50%-70% কমে যায় না, পাওয়ার ফ্যাক্টর উন্নত করে এবং আপস্ট্রিম লস কমায়।

3. সম্পূর্ণরূপে সিল নির্মাণ

ঢেউতোলা ট্যাঙ্কটি সম্পূর্ণরূপে সিল করা হয়েছে - কোন শ্বাসকষ্ট নেই, কোন সংরক্ষণকারী নেই। তেল বাতাসের সাথে যোগাযোগ করে না, যার অর্থ তেলের বয়সকে আরও ধীরে ধীরে অন্তরক করা, ট্রান্সফরমারের জীবনের উপর তার অস্তরক শক্তি সংরক্ষণ করে।

4. নিম্ন গোলমাল

আগের ডিজাইনের তুলনায় গোলমালের মাত্রা 5 10dB কমে গেছে, যা S11 কে আবাসিক এলাকার কাছাকাছি স্থাপনের জন্য আরও উপযুক্ত করে তুলেছে।

5. দীর্ঘ সেবা জীবন

যেহেতু তেল বায়ু এবং আর্দ্রতা থেকে বন্ধ করা হয়, ট্রান্সফরমারের নিরোধক ব্যবস্থা আরও ধীরে ধীরে হ্রাস পায়। S11 ন্যূনতম রক্ষণাবেক্ষণ সহ 20 30 বছরের পরিষেবার জন্য ডিজাইন করা হয়েছে৷

6. কম রক্ষণাবেক্ষণ

কোনও তেলের নমুনা নেই, কোনও টপ আপ নেই, কোনও সংরক্ষক রক্ষণাবেক্ষণ নেই। সম্পূর্ণরূপে সিল করা নকশা মানে রুটিন রক্ষণাবেক্ষণ মূলত বহিরাগত পরিষ্কার এবং পর্যায়ক্রমিক পরিদর্শনের মধ্যে সীমাবদ্ধ।

7. প্রশস্ত অ্যাপ্লিকেশন পরিসীমা

S11 ট্রান্সফরমারগুলি কারখানা, খনি, পেট্রোকেমিক্যাল প্ল্যান্ট, শিল্প ও কৃষি বন্টন এবং বিদ্যুৎ ও আলোর অ্যাপ্লিকেশনের জন্য উপযুক্ত।

ডান S11 ট্রান্সফরমার নির্বাচন করা হচ্ছে

একটি S11 ট্রান্সফরমার নির্বাচন করার জন্য আপনার অ্যাপ্লিকেশনের সাথে সামঞ্জস্যপূর্ণ ক্ষমতা, ভোল্টেজ এবং পরিবেশগত অবস্থার প্রয়োজন।

ধাপ 1 - আপনার লোড নির্ধারণ করুন

সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের শক্তি খরচ যোগ করুন। একটি নিরাপত্তা মার্জিন প্রয়োগ করুন—সাধারণত ভবিষ্যতে সম্প্রসারণের জন্য 20 30%।

S11 স্ট্যান্ডার্ড রেটিং: 10, 20, 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 200, 1500, VA

ধাপ 2 - প্রাথমিক এবং মাধ্যমিক ভোল্টেজগুলি নির্দিষ্ট করুন

ধাপ 3 - সংযোগ গ্রুপ নির্বাচন করুন

Dyn11 — বেশিরভাগ অ্যাপ্লিকেশনের জন্য প্রস্তাবিত। ডেল্টা উচ্চ ভোল্টেজ সংযোগ সুরেলা স্রোতের জন্য একটি পথ প্রদান করে এবং শর্ট সার্কিট ক্ষমতা উন্নত করে।

Yyn0 — সহজ, কিন্তু ভারসাম্যহীন লোডের জন্য কম উপযুক্ত।

ধাপ 4 - ইনস্টলেশন পরিবেশ পরীক্ষা করুন

ধাপ 5 — ট্যাঙ্কের ধরন বিবেচনা করুন

সম্পূর্ণরূপে সিল করা (ঢেউতোলা ট্যাঙ্ক) — বেশিরভাগ অ্যাপ্লিকেশনের জন্য সুপারিশ করা হয়। কোন তেল বায়ু যোগাযোগ, ধীর তেল বার্ধক্য, ন্যূনতম রক্ষণাবেক্ষণ.

সংরক্ষক ট্যাঙ্ক - তেল সংরক্ষণকারী এবং শ্বাসযন্ত্রের সাথে ঐতিহ্যগত নকশা। পর্যায়ক্রমিক তেল স্তর চেক এবং রক্ষণাবেক্ষণ প্রয়োজন.

ধাপ 6 — সুরক্ষা আনুষাঙ্গিক নিশ্চিত করুন

সমালোচনামূলক অ্যাপ্লিকেশনের জন্য, বিবেচনা করুন:

গ্যাস রিলে এবং চাপ ত্রাণ ডিভাইস (বড় ইউনিটের জন্য)

দূরবর্তী অ্যালার্ম পরিচিতি সহ তাপমাত্রা মনিটর

ত্রুটি সনাক্তকরণের জন্য Buchholz রিলে

চূড়ান্ত চিন্তা

S11 তেল নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার পূর্ববর্তী S9 এবং S10 মডেলগুলির তুলনায় একটি অর্থপূর্ণ দক্ষতা উন্নতির প্রতিনিধিত্ব করে। কোন লোড লস প্রায় 30% কমে না এবং লোড কারেন্ট 50%–70% কমে না, এটি প্রতিস্থাপিত মডেলগুলির তুলনায় কম অপারেটিং খরচ এবং ভাল নির্ভরযোগ্যতা প্রদান করে।

যা S11 কে বিশেষভাবে ব্যবহারিক করে তোলে তা হল এর সম্পূর্ণ সিল করা নির্মাণ। বায়ু এবং আর্দ্রতা থেকে তেলকে বিচ্ছিন্ন করে, সিল করা ট্যাঙ্কের নকশা তেলের বার্ধক্যকে ধীর করে দেয়, নিরোধক জীবনকে প্রসারিত করে এবং কার্যত রুটিন রক্ষণাবেক্ষণকে বাদ দেয়। দূরবর্তী অবস্থানে বহিরঙ্গন ইনস্টলেশনের জন্য, এটি একটি উল্লেখযোগ্য সুবিধা।

S11 বাজারে নতুন ট্রান্সফরমার নয়। এটি S13, S20 এবং নতুন ডিজাইনের দ্বারা দক্ষতার দিক থেকে স্থানান্তরিত হয়েছে। কিন্তু এটি বিশ্বব্যাপী লক্ষ লক্ষ ইনস্টলেশনের জন্য একটি প্রমাণিত, নির্ভরযোগ্য, সাশ্রয়ী কাজের ঘোড়া হিসাবে রয়ে গেছে।

প্রকল্পগুলির জন্য যেখানে বাজেট এবং নির্ভরযোগ্যতা উভয়ই গুরুত্বপূর্ণ - একটি পুরানো ট্রান্সফরমার আপগ্রেড করা, একটি ব্যর্থ ইউনিট প্রতিস্থাপন করা, বা বাস্তবসম্মত খরচের সীমাবদ্ধতার সাথে একটি নতুন বিতরণ নেটওয়ার্ক তৈরি করা - S11 এখনও একটি কঠিন, বুদ্ধিমান পছন্দ৷

এটি এখন পর্যন্ত তৈরি কোনো ট্রান্সফরমারের সর্বনিম্ন ক্ষতি নেই। কিন্তু এটি প্রতিস্থাপিত S9-এর তুলনায় উল্লেখযোগ্যভাবে কম লোকসান রয়েছে—এবং এই পার্থক্যটি বিদ্যুৎ বিলের মাসে মাসে, বছরের পর বছর দেখা যায়।
