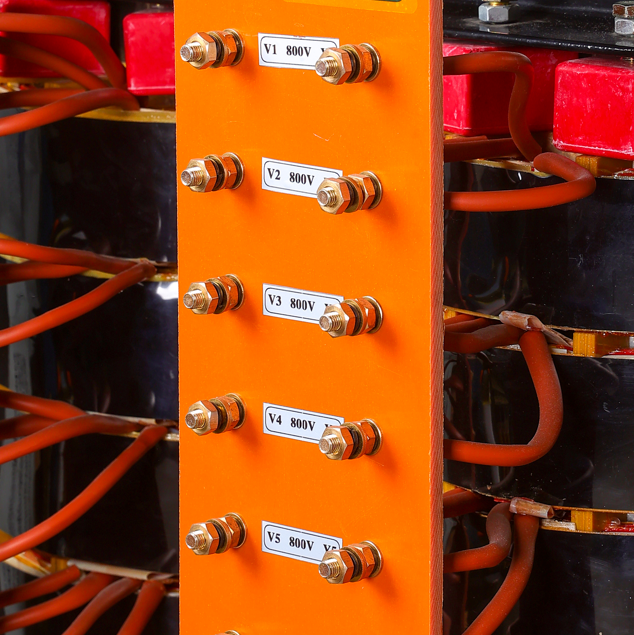

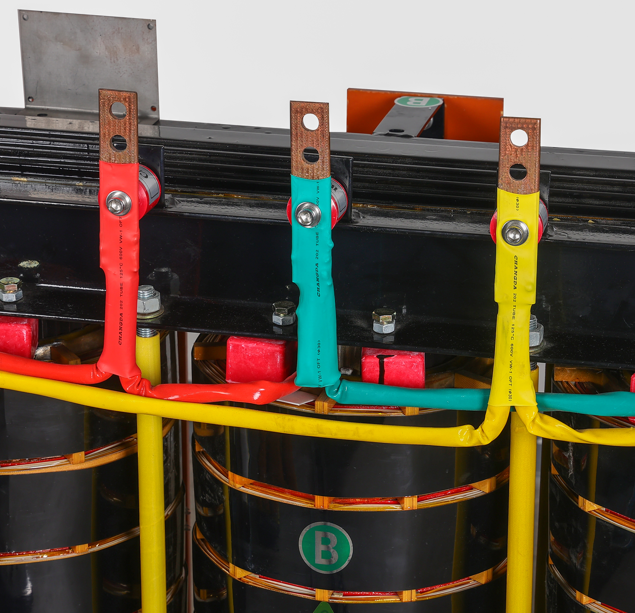

একটি DDG হিটিং ট্রান্সফরমার কি এবং কেন এটি গুরুত্বপূর্ণ?
A DDG হিটিং ট্রান্সফরমারএকটি বিশেষ লো-ভোল্টেজ, উচ্চ-কারেন্ট ড্রাই টাইপ ট্রান্সফরমার যা শিল্প গরম করার জন্য ডিজাইন করা হয়েছে।
সাধারণ যন্ত্রের জন্য স্ট্যান্ডার্ড পাওয়ার ট্রান্সফরমারের বিপরীতে যেগুলি সাধারণ সরঞ্জামের জন্য ভোল্টেজকে উপরে বা নিচে দেয়, DDG ট্রান্সফরমার ভিন্ন কিছু করে: এটি সাধারণ লাইন ভোল্টেজ নেয় (সাধারণত 380V বা 220V) এবং এটিকে খুব কম ভোল্টেজে রূপান্তরিত করে — প্রায়শই মাত্র কয়েক দশ ভোল্ট — যখন প্রচুর কারেন্ট সরবরাহ করে, কখনও কখনও হাজার হাজার অ্যাম্পিয়ার।
কেন যে ব্যাপার?
কারণ অনেক শিল্প গরম করার প্রক্রিয়া — গলানো, অ্যানিলিং, ফোরজিং, কোয়ার্টজ টিউব হিটিং, রেজিস্ট্যান্স হিটিং — দক্ষতার সাথে এবং নিরাপদে তাপ উৎপন্ন করতে কম ভোল্টেজ এবং উচ্চ প্রবাহের প্রয়োজন হয়।
একটি স্ট্যান্ডার্ড পাওয়ার সাপ্লাই এই ধরনের আউটপুট তৈরি করতে পারে না। ডিডিজি ট্রান্সফরমার এই কাজের জন্য নিবেদিত হাতিয়ার।
সংক্ষেপে: এটি বিদ্যুৎকে ঘনীভূত তাপে পরিণত করে, ঠিক কোথায় এবং কীভাবে আপনার এটি প্রয়োজন।
কিভাবে একটিডিডিজি হিটিং ট্রান্সফরমার কাজ করে
কাজের নীতি যেকোন ট্রান্সফরমারের মতই - ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন - কিন্তু ডিজাইনের অগ্রাধিকার ভিন্ন।
ধাপ 1 - ইনপুট
প্রাথমিক ওয়াইন্ডিং একটি স্ট্যান্ডার্ড এসি সরবরাহের সাথে সংযোগ করে, সাধারণত 50/60Hz এ 380V বা 220V।
ধাপ 2 - ধাপ নিচে
সেকেন্ডারি উইন্ডিংয়ে প্রাথমিকের তুলনায় অনেক কম বাঁক রয়েছে। এটি নাটকীয়ভাবে আউটপুট ভোল্টেজকে কমিয়ে দেয় — প্রায়ই 10V, 20V, 40V, বা 60V — যখন আনুপাতিকভাবে কারেন্ট বাড়ানো হয়।
ধাপ 3 - উচ্চ বর্তমান আউটপুট
যেহেতু শক্তি সংরক্ষিত হয় (ক্ষতি উপেক্ষা করে), ভোল্টেজের 10:1 ধাপ নিচের ফলে উপলব্ধ কারেন্টে 10:1 বৃদ্ধি পায়। একটি 40V সেকেন্ডারি শত শত বা হাজার হাজার অ্যাম্পিয়ার সরবরাহ করতে পারে।
ধাপ 4 - গরম করার উপাদানগুলির সাথে সংযুক্ত
নিম্ন ভোল্টেজ, উচ্চ কারেন্ট আউটপুট গরম করার উপাদানগুলির সাথে সরাসরি সংযোগ করে — গ্রাফাইট রড, মলিবডেনাম ইলেক্ট্রোড, প্রতিরোধের তার বা কোয়ার্টজ টিউব। উচ্চ প্রবাহ উপাদানগুলিকে দ্রুত এবং তীব্রভাবে উত্তপ্ত করে।
ধাপ 5 - একটি পাওয়ার রেগুলেটর দ্বারা নিয়ন্ত্রিত
বেশিরভাগ ইনস্টলেশনে, DDG ট্রান্সফরমার একটি থাইরিস্টর পাওয়ার রেগুলেটর (SCR) এর সাথে যুক্ত থাকে। নিয়ন্ত্রক ট্রান্সফরমারের ইনপুট শক্তি সামঞ্জস্য করে, আউটপুট কারেন্টের সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয় এবং তাই গরম করার তাপমাত্রা।
ফলাফল: শিল্প প্রক্রিয়ার জন্য পরিষ্কার, নিয়ন্ত্রণযোগ্য, উচ্চ তীব্রতা তাপ।
DDG হিটিং ট্রান্সফরমারের সাধারণ প্রকার
DDG ট্রান্সফরমার এক মাপের নয়-সব ফিট। এগুলি সাধারণত নির্দিষ্ট অ্যাপ্লিকেশনের জন্য তৈরি করা হয়।
| টাইপ | সাধারণ মাধ্যমিক ভোল্টেজ | সাধারণ বর্তমান | সাধারণ আবেদন |
| কম ভোল্টেজ, উচ্চ কারেন্ট | 10V – 40V | 500A – 5000A | বৈদ্যুতিক চুল্লি, স্ফটিক বৃদ্ধি, গ্রাফাইট হিটার |
| মাঝারি ভোল্টেজ গরম | 40V - 110V | 200A – 2000A | অ্যানিলিং, ফরজিং, ধাতু চিকিত্সা |
| কোয়ার্টজ টিউব হিটার | 50V - 220V | 100A – 1000A | কোয়ার্টজ টিউব হিটিং, ডিফিউশন ফার্নেস |
| ইলেকট্রোড বয়লার/লবণ স্নান | 10V – 30V | 1000A – 10000A | ইলেকট্রোড বয়লার, লবণ স্নানের চুল্লি |
| কাস্টম / মাল্টি ট্যাপ | ব্যবহারকারী সংজ্ঞায়িত | ব্যবহারকারী সংজ্ঞায়িত | বিশেষ গবেষণা ও উন্নয়ন, পরীক্ষাগার গরম, বহিরাগত উপকরণ |
বেশিরভাগ ইউনিট অর্ডার করার জন্য তৈরি করা হয় — তাক থেকে স্টক করা হয় না। ভোল্টেজ, কারেন্ট, কুলিং পদ্ধতি এবং শারীরিক আকার সবই গ্রাহকের গরম করার প্রক্রিয়ার সাথে মিলে যায়।
কেনDDG হিটিং ট্রান্সফরমারব্যাপার
তাদের ছাড়া ভারী শিল্প চলতে পারে না। এখানে কেন:
1. তারা নিরাপদে ঘনীভূত তাপ উত্পাদন করে
কম ভোল্টেজ মানে উচ্চ তাপমাত্রার পরিবেশে আর্কিং, ব্রেকডাউন বা দুর্ঘটনাজনিত শক হওয়ার ঝুঁকি কম। প্রাথমিক এবং মাধ্যমিকের মধ্যে বিচ্ছিন্নতা আপস্ট্রিম পাওয়ার সিস্টেমগুলিকেও রক্ষা করে।
2. তারা ক্রমাগত ভারী লোড জন্য ডিজাইন করা হয়
শিল্প উত্তাপ বিরতিহীন হয় না। চুল্লি দিন বা সপ্তাহ চলতে পারে। ডিডিজি ট্রান্সফরমারগুলি বড় আকারের কপার উইন্ডিং, হেভি ডিউটি কোর এবং সেই ডিউটি চক্রটি পরিচালনা করার জন্য শক্তিশালী কুলিং দিয়ে তৈরি করা হয়।
3. তারা সুরেলা এবং বিকৃতি সহ্য করে
থাইরিস্টর নিয়ন্ত্রক - যা ট্রান্সফরমারের আউটপুট নিয়ন্ত্রণ করে - সুরেলা স্রোত তৈরি করে। DDG ট্রান্সফরমারগুলি সংবেদনশীল ইলেকট্রনিক্সের বিপরীতে ব্যর্থ না হয়ে গরম এবং কোলাহলপূর্ণ চালানোর জন্য ডিজাইন করা হয়েছে।
4. তারা ক্ষেত্র মেরামতযোগ্য
যখন কিছু ব্যর্থ হয় (এবং অবশেষে, এটি হবে), নকশাটি সোজা। কপার windings পুনরায় ক্ষত হতে পারে. টার্মিনাল প্রতিস্থাপন করা যেতে পারে. কুলিং ফ্যান অদলবদল করা যেতে পারে। ভারী শিল্পে, মেরামতযোগ্যতা প্রথম খরচের চেয়ে বেশি গুরুত্বপূর্ণ।
5. তারা অত্যন্ত দক্ষ
একটি ভাল ডিজাইন করা DDG ট্রান্সফরমার তার রেটেড লোডের কাছাকাছি কাজ করে 95-98% দক্ষতা অর্জন করতে পারে। লোকসান যাইহোক গরম করার প্রক্রিয়ার মধ্যে যায় — কিন্তু কম লোকসান মানে কম অপারেটিং খরচ এবং আপস্ট্রিম ব্রেকার এবং তারের উপর কম চাপ।
ডিডিজি ট্রান্সফরমার ছাড়া, বৈদ্যুতিক চুল্লি, ক্রিস্টাল গ্রোয়ার্স এবং ইন্ডাস্ট্রিয়াল হিটারগুলি অব্যবহারিক, অনিরাপদ বা অসম্ভবভাবে অদক্ষ হবে।
5. সঠিক DDG হিটিং ট্রান্সফরমার নির্বাচন করা
হিটিং ট্রান্সফরমার নির্বাচন করা একটি স্ট্যান্ডার্ড ডিস্ট্রিবিউশন ইউনিট বাছাই করার মতো নয়। এটি ভুল করুন, এবং আপনার চুল্লি তাপমাত্রায় পৌঁছাবে না — বা ক্রমাগত ট্রিপ ব্রেকারগুলিকে ট্র্যাপ করবে।
ধাপ 1 - গরম করার লোড নির্ধারণ করুন
আপনি কি গরম করছেন? গ্রাফাইট? ধাতু? কোয়ার্টজ? কাচ? তাপমাত্রা পরিবর্তনের সাথে সাথে প্রতিটি উপাদানের বিভিন্ন প্রতিরোধের বৈশিষ্ট্য রয়েছে। অপারেটিং তাপমাত্রায় লোডের প্রতিরোধের সাথে মেলে - ঘরের তাপমাত্রায় নয়।
ধাপ 2 - সেকেন্ডারি ভোল্টেজ এবং কারেন্ট গণনা করুন
ওহমের সূত্র এবং লক্ষ্য শক্তি (kW) ব্যবহার করুন:
শক্তি (kW) = ভোল্টেজ × কারেন্ট ÷ 1,000
উদাহরণ: উপাদানটিতে আপনার 100kW গরম করার শক্তি প্রয়োজন।
যদি সেকেন্ডারি ভোল্টেজ = 50V, তাহলে বর্তমান = 100,000W ÷ 50V = 2,000A।
যদি সেকেন্ডারি ভোল্টেজ = 20V, তাহলে কারেন্ট = 100,000W ÷ 20V = 5,000A।
নিম্ন ভোল্টেজ = উচ্চ কারেন্ট = ঘন তার, ভারী বাসবার এবং সংযোগ প্রতিরোধের প্রতি আরও মনোযোগ।
ধাপ 3 - কুলিং পদ্ধতি নির্বাচন করুন
| কুলিং | বর্ণনা | জন্য সেরা |
| এএন (প্রাকৃতিক বায়ু) | কোন ভক্ত নেই. সহজ, শান্ত, কিন্তু বড় এবং ভারী। | ছোট ইউনিট, বিরতিহীন ডিউটি |
| এএফ (ফোর্সড এয়ার) | পাখার বাতাস দিয়ে বাতাস বয়ে যায়। কমপ্যাক্ট। | বেশিরভাগ শিল্প ইউনিট ~500kVA পর্যন্ত |
| জল ঠান্ডা | তামার টিউবগুলি উইন্ডিংয়ের ভিতরে জল বহন করে। খুব কমপ্যাক্ট, খুব দক্ষ। | খুব উচ্চ কারেন্ট (>5000A), সীমাবদ্ধ স্থান |
ধাপ 4 - প্রাথমিক ভোল্টেজ পরীক্ষা করুন
স্ট্যান্ডার্ড: 380V, 400V, 415V, 460V। কিছু ইউনিট 220V সিঙ্গেল ফেজের জন্য তৈরি করা হয়, তবে তিন ফেজ গরম করার জন্য অনেক বেশি সাধারণ।
ধাপ 5 - প্রবিধান এবং নিয়ন্ত্রণ নির্দিষ্ট করুন
বেশিরভাগ DDG ট্রান্সফরমার একটি থাইরিস্টর পাওয়ার রেগুলেটর (SCR স্ট্যাক) এর সাথে যুক্ত থাকে যা প্রাথমিক দিকে বসে থাকে। নিয়ন্ত্রক তাপমাত্রা নিয়ন্ত্রণ করতে ভোল্টেজ সামঞ্জস্য করে।
সিদ্ধান্ত নিন:
ওপেন লুপ (ম্যানুয়াল অ্যাডজাস্টমেন্ট) নাকি ক্লোজড লুপ (থার্মোকল ফিডব্যাক + পিআইডি)?
অ্যানালগ নিয়ন্ত্রণ (0-10V, 4-20mA) বা ডিজিটাল (মডবাস, প্রোফিবাস)?
আপনার কি কারেন্ট, ভোল্টেজ এবং পাওয়ারের স্থানীয় ডিসপ্লে দরকার?
ধাপ 6 - শারীরিক সীমাবদ্ধতা নিশ্চিত করুন
উপলব্ধ মেঝে স্থান
পয়েন্ট এবং ওজন উত্তোলন
তারের প্রবেশের দিক (শীর্ষ, নীচে, পাশে)
পারিপার্শ্বিক তাপমাত্রা (গরম পরিবেশ মানে ডিরেটিং বা বড় ঠান্ডা)
চূড়ান্ত চিন্তা
DDG হিটিং ট্রান্সফরমার একটি "চমকপ্রদ" সরঞ্জাম নয়। এটি ওয়্যারলেসভাবে যোগাযোগ করে না, স্ব-নির্ণয় করে না বা অভিনব গ্রাফ তৈরি করে না।
কিন্তু যখন একটি ক্রিস্টাল ক্রমবর্ধমান চুল্লির জন্য 30 ভোল্টে 4,000 অ্যাম্পিয়ার প্রয়োজন — দিনের পর দিন, সপ্তাহের পর সপ্তাহ — আর কিছুই কাজ করবে না।
এটি একটি কাজের ঘোড়া। ভারী, গরম এবং জোরে, কিন্তু সঠিকভাবে নির্মিত হলে সম্পূর্ণ নির্ভরযোগ্য।
আপনি যদি একটি শিল্প গরম করার সিস্টেম ডিজাইন, আপগ্রেড বা রক্ষণাবেক্ষণ করেন — একটি ভ্যাকুয়াম ফার্নেস, একটি ক্রিস্টাল পুলার, একটি কোয়ার্টজ হিটার, একটি সল্ট বাথ, বা একটি রেজিস্ট্যান্স অ্যানিলিং লাইন — DDG ট্রান্সফরমার এটির কেন্দ্রবিন্দুতে রয়েছে।
ট্রান্সফরমার সঠিকভাবে পান, এবং নিচের দিকের সবকিছুই কাজ করে।
