একটি SBK কন্ট্রোল ট্রান্সফরমার কি এবং কেন এটি গুরুত্বপূর্ণ?

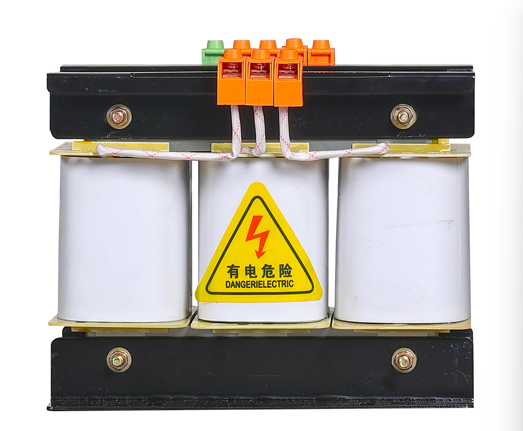

একটি SBK কন্ট্রোল ট্রান্সফরমার হল একটি তিন-ফেজ ড্রাই-টাইপ ট্রান্সফরমার যা বিশেষভাবে কন্ট্রোল সার্কিট, রিলে প্যানেল, পিএলসি সিস্টেম এবং শিল্প পরিবেশে সহায়ক সরঞ্জাম সরবরাহ করার জন্য ডিজাইন করা হয়েছে।
এর কাজ মোটর বা গরম করার উপাদানগুলিকে শক্তি দেওয়া নয়। এর কাজ হল মেশিনের "মস্তিষ্ক" খাওয়ানো — পিএলসি, কন্টাক্টর, রিলে, সূচক, সেন্সর — পরিষ্কার, স্থিতিশীল, বিচ্ছিন্ন শক্তি দিয়ে।
কেন যে ব্যাপার?
কারণ কন্ট্রোল সার্কিট সংবেদনশীল। একটি ক্ষণস্থায়ী ভোল্টেজ ডিপ যা একটি মোটর উপেক্ষা করবে একটি পিএলসি ত্রুটির কারণ হতে পারে, একটি কন্টাক্টর বকবক করতে পারে, বা একটি সেন্সর একটি মিথ্যা রিডিং দিতে পারে৷ একটি প্রোডাকশন লাইনে, এর অর্থ স্ক্র্যাপ পার্টস, ডাউনটাইম এবং সমস্যা সমাধানের মাথাব্যথা।
SBK কন্ট্রোল ট্রান্সফরমার প্রধান পাওয়ার বাস থেকে কন্ট্রোল সার্কিটকে বিচ্ছিন্ন করে, শব্দ ফিল্টার করে এবং একটি ডেডিকেটেড, স্থিতিশীল ভোল্টেজ সরবরাহ করে যা নিয়ন্ত্রণ ব্যবস্থা নির্ভর করতে পারে।
সংক্ষেপে: এটি মেশিনের মস্তিষ্ককে কাজ করে রাখে যখন এর পেশীগুলি ভারী উত্তোলন করে।
কিভাবে একটিএসবিকে কন্ট্রোল ট্রান্সফরমারকাজ করে
নীতিটি সহজবোধ্য, তবে প্রয়োগটি নির্দিষ্ট।
ধাপ 1 - ইনপুট
প্রাথমিক ওয়াইন্ডিং প্রধান পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করে — সাধারণত 380V, 400V, বা 415V থ্রি-ফেজ। লাইন ভোল্টেজ বৈচিত্র্য মিটমাট করার জন্য এটিতে একাধিক ট্যাপ থাকতে পারে।
ধাপ 2 - বিচ্ছিন্নতা
সেকেন্ডারি উইন্ডিং প্রাথমিক থেকে বৈদ্যুতিকভাবে আলাদা। কোন সরাসরি সংযোগ নেই. একটি চৌম্বক ক্ষেত্রের মাধ্যমে শক্তি স্থানান্তর। এটি কন্ট্রোল সার্কিটে পৌঁছানো থেকে শব্দ, ঢেউ এবং স্থল ত্রুটিগুলিকে ব্লক করে।
ধাপ 3 - আউটপুট
সেকেন্ডারি ওয়াইন্ডিং কন্ট্রোল সিস্টেমের প্রয়োজনীয় ভোল্টেজ তৈরি করে — প্রায়ই 220V, 110V, বা 24V AC। কিছু SBK ট্রান্সফরমারে একক ইউনিট থেকে বিভিন্ন নিয়ন্ত্রণ ভোল্টেজের জন্য একাধিক সেকেন্ডারি উইন্ডিং থাকে।
ধাপ 4 - উত্সর্গীকৃত সরবরাহ
আউটপুট কন্ট্রোল প্যানেলকে ফিড করে — পিএলসি পাওয়ার সাপ্লাই, রিলে কয়েল, কন্টাক্টর কয়েল, ইন্ডিকেটর লাইট এবং অন্য কোনো নিয়ন্ত্রণ বা সহায়ক সরঞ্জাম।
ধাপ 5 - ক্রমাগত চালানোর জন্য নির্মিত
কন্ট্রোল সার্কিট সবসময় চালু থাকে। SBK ক্রমাগত শুল্কের জন্য ডিজাইন করা হয়েছে — নিম্ন তাপমাত্রা বৃদ্ধি, কম শব্দ এবং সম্পূর্ণ লোডে দীর্ঘ জীবন।
ফলাফল: মেশিনের নিয়ন্ত্রণ ব্যবস্থার জন্য একটি পরিষ্কার, স্থিতিশীল, উত্সর্গীকৃত পাওয়ার সাপ্লাই।
এর সাধারণ প্রকারএসবিকে কন্ট্রোল ট্রান্সফরমার
SBK কন্ট্রোল ট্রান্সফরমার বিভিন্ন কনফিগারেশনে পাওয়া যায়।
| টাইপ | সাধারণ রেটিং | মূল বৈশিষ্ট্য | জন্য সেরা |
| একক-ভোল্টেজ আউটপুট | 0.5kVA – 25kVA | এক সেকেন্ডারি ভোল্টেজ | সাধারণ নিয়ন্ত্রণ প্যানেল, একক-ভোল্টেজ সিস্টেম |
| মাল্টি-ভোল্টেজ আউটপুট | 0.5kVA – 25kVA | দুই বা ততোধিক সেকেন্ডারি উইন্ডিং | বিভিন্ন নিয়ন্ত্রণ ভোল্টেজ প্রয়োজন সিস্টেম |
| ইলেক্ট্রোস্ট্যাটিক সহ sরাখা | 1kVA – 25kVA | প্রাথমিক এবং মাধ্যমিক মধ্যে ঢাল | উচ্চ-শব্দ পরিবেশ, সংবেদনশীল ইলেকট্রনিক্স |
| এনক্যাপসুলেটেড | 0.5kVA – 10kVA | রজন-সিল windings | ভেজা, ধুলোবালি, বা ক্ষয়কারী পরিবেশ |
| প্যানেল-মাউন্ট | 0.5kVA – 5kVA | কমপ্যাক্ট, ডিআইএন-রেল বা ফুট-মাউন্ট | ছোট নিয়ন্ত্রণ প্যানেল, OEM সরঞ্জাম |
মাল্টি-ভোল্টেজ, শিল্ডেড সংস্করণ মাঝারি থেকে বড় শিল্প নিয়ন্ত্রণ ব্যবস্থার জন্য সবচেয়ে সাধারণ স্পেসিফিকেশন।
কেনএসবিকে কন্ট্রোল ট্রান্সফরমারব্যাপার
কারণ সবচেয়ে ব্যয়বহুল মেশিনের ব্যর্থতা হল যা ভালো শক্তি দ্বারা প্রতিরোধ করা যেত।
এখানে একটি SBK কন্ট্রোল ট্রান্সফরমার যা সরবরাহ করে তা সাধারণ বিদ্যুৎ সরবরাহ করতে পারে না:
1. বৈদ্যুতিক বিচ্ছিন্নতা
কন্ট্রোল সার্কিট শারীরিকভাবে প্রধান পাওয়ার বাস থেকে পৃথক করা হয়। যদি একটি মোটর ঘুরানো শর্টস, ঢেউ ট্রান্সফরমারে থামে। নিয়ন্ত্রণ ব্যবস্থা কাজ করতে থাকে।
2. ভোল্টেজ স্থায়িত্ব
এমনকি যখন প্রধান সরবরাহ কমে যায় বা বেড়ে যায়, নিয়ন্ত্রণ ট্রান্সফরমার একটি সংকীর্ণ পরিসরের মধ্যে আউটপুট ভোল্টেজ বজায় রাখে। PLC এবং রিলে বকবক করে না বা বাদ পড়ে না।
3. শব্দ দমন
ভিএফডি, কন্টাক্টর এবং সুইচিং পাওয়ার সাপ্লাই উচ্চ-ফ্রিকোয়েন্সি শব্দ উৎপন্ন করে। SBK এর উইন্ডিং কনস্ট্রাকশন এবং ঐচ্ছিক শিল্ডিং ব্লক যা কন্ট্রোল সার্কিটে পৌঁছানো থেকে শব্দ করে।
4. গ্রাউন্ড লুপ নির্মূল
একটি বিচ্ছিন্ন সেকেন্ডারি প্রদান করে, SBK গ্রাউন্ড লুপগুলি ভেঙে দেয় যা অনিয়মিত সেন্সর রিডিং, যোগাযোগের ত্রুটি এবং অব্যক্ত সরঞ্জাম আচরণের কারণ হয়।
5. সরবরাহের একক পয়েন্ট
একটি ট্রান্সফরমার সমস্ত নিয়ন্ত্রণ ভোল্টেজ সরবরাহ করে। বিভিন্ন স্থল রেফারেন্স সহ একাধিক পাওয়ার সাপ্লাই নেই। সহজ ওয়্যারিং, কম ব্যর্থতা পয়েন্ট, সহজ সমস্যা সমাধান।
6. দীর্ঘ সেবা জীবন
SBK ট্রান্সফরমারগুলি অবিচ্ছিন্ন দায়িত্বের জন্য নির্মিত হয়। কোর এবং windings উদারভাবে আকার হয়. নিরোধক সাধারণত ক্লাস F (155°C) বা ক্লাস H (180°C)। তারা শান্ত এবং শেষ দশক চালায়।
একটি সঠিক নিয়ন্ত্রণ ট্রান্সফরমার ছাড়া, আপনার মেশিন নিয়ন্ত্রণ সিস্টেম প্রধান পাওয়ার বাসের করুণায় রয়েছে। একটির সাথে, এটি অনুমানযোগ্য এবং নির্ভরযোগ্যভাবে কাজ করে।
অধিকার নির্বাচনএসবিকে কন্ট্রোল ট্রান্সফরমার
সঠিক কন্ট্রোল ট্রান্সফরমার নির্বাচন করা জটিল নয়, তবে কিছু ভুলের কারণে উপদ্রব ভ্রমণ এবং অনিয়মিত আচরণ হতে পারে।
ধাপ 1 - লোড নির্ধারণ করুন
কন্ট্রোল ট্রান্সফরমার দ্বারা চালিত প্রতিটি ডিভাইসের তালিকা করুন:
PLC পাওয়ার সাপ্লাই (VA রেটিং)
রিলে কয়েল (হোল্ড-ইন VA)
কন্টাক্টর কয়েল (সিল-ইন ভিএ)
ইন্ডিকেটর লাইট
সোলেনয়েড ভালভ
সেন্সর এবং ট্রান্সমিটার
একই সাথে কাজ করবে এমন সমস্ত ডিভাইসের VA (ওয়াট নয়) যোগ করুন।
ধাপ 2 - ডিউটি ফ্যাক্টর প্রয়োগ করুন
কন্ট্রোল ট্রান্সফরমারগুলি পাওয়ার ট্রান্সফরমারের চেয়ে ভিন্ন আকারের হয়।
| ডিউটি টাইপ | সাইজিং নিয়ম |
| ক্রমাগত দায়িত্ব (PLC, সূচক, সেন্সর) | সমস্ত লোডের যোগফল × 1.2 |
| বিরতিহীন দায়িত্ব (পরিচয়কারী, সোলেনয়েড) | সমস্ত লোডের যোগফল × 1.5 |
| ভারী ইনরাশ (বড় কন্টাক্টর, সোলেনয়েড ব্যাঙ্ক) | সমস্ত লোডের যোগফল × 2.0 |
ধাপ 3 - ইনরাশ কারেন্ট পরীক্ষা করুন
কন্টাক্টর এবং রিলে যখন তারা ধরে রাখে তার থেকে বন্ধ করার সময় উল্লেখযোগ্যভাবে বেশি কারেন্ট টানে। একটি ট্রান্সফরমার যা কারেন্ট ধরে রাখার জন্য যথেষ্ট বড় তা বন্ধ হওয়ার সময় ভোল্টেজ ট্রিপ বা ড্রপ হতে পারে।
অঙ্গুষ্ঠের নিয়ম: ট্রান্সফরমারের ইনরাশ ক্ষমতা প্রথম কয়েকটি চক্রের জন্য স্থির-স্থিতির লোডের কমপক্ষে 10 গুণ হওয়া উচিত। বেশিরভাগ SBK ট্রান্সফরমার পর্যাপ্ত ইনরাশ মার্জিন দিয়ে তৈরি করা হয়, কিন্তু আপনার যদি অনেক বড় কন্টাক্টর থাকে, তাহলে সাইজ বাড়ান।
ধাপ 4 - ভোল্টেজ নির্দিষ্ট করুন
প্রাথমিক ভোল্টেজ - আপনার সরবরাহ কি? 380V? 400V? 415V?
সেকেন্ডারি ভোল্টেজ (গুলি) - আপনার নিয়ন্ত্রণ ব্যবস্থার কী প্রয়োজন? 220V? 110V? 24V?
ধাপ 5 - শিল্ডিংয়ের সিদ্ধান্ত নিন
| পরিস্থিতি | সুপারিশ |
| পরিচ্ছন্ন পরিবেশ, ন্যূনতম ভিএফডি | কোন ঢাল প্রয়োজন |
| কাছাকাছি ভিএফডি বা সুইচিং পাওয়ার সাপ্লাই | ইলেক্ট্রোস্ট্যাটিক ঢাল প্রস্তাবিত |
| সংবেদনশীল ইলেকট্রনিক্স (অ্যানালগ সংকেত, যোগাযোগ) | ঢাল প্রয়োজন |
ধাপ 6 - ঘেরের ধরন চয়ন করুন
খোলা ফ্রেম - একটি নিয়ন্ত্রণ প্যানেলের ভিতরে মাউন্ট করুন। সর্বনিম্ন খরচ.
আবদ্ধ - স্বতন্ত্র মাউন্টিং। দুর্ঘটনাজনিত যোগাযোগ থেকে রক্ষা করে।
IP54 বা উচ্চতর - ধুলো বা ভেজা পরিবেশের জন্য।
ধাপ 7 - প্রস্তুতকারকের পরীক্ষার রিপোর্ট পরীক্ষা করুন
সরবরাহকারীকে জিজ্ঞাসা করুন:
অন্তরণ প্রতিরোধের পরীক্ষা
অস্তরক সহ্য পরীক্ষা
নো-লোড লস পরিমাপ
ভোল্টেজ নিয়ন্ত্রণ পরীক্ষা
চূড়ান্ত চিন্তা
SBK কন্ট্রোল ট্রান্সফরমার একটি "হিরো" উপাদান নয়। এটিতে ফ্ল্যাশিং ডিসপ্লে বা সফ্টওয়্যার আপডেট নেই। কিন্তু এটি ছাড়া একটি মেশিন চালানোর চেষ্টা করুন, এবং আপনি অবিলম্বে লক্ষ্য করবেন।
এটি কন্ট্রোল প্যানেলের কোণে বসে, বছরের পর বছর নিঃশব্দে তার কাজ করে। এটি ব্যয়বহুল ইলেকট্রনিক্সকে রক্ষা করে। প্রধান বাস ডুবে গেলে এটি পিএলসি চালু রাখে। এটি গোলমাল ব্লক করে যা অন্যথায় এলোমেলো শাটডাউনের কারণ হতে পারে।
আপনি যদি একটি কন্ট্রোল প্যানেল ডিজাইন করছেন, একটি মেশিন তৈরি করছেন, বা একটি বিদ্যমান সিস্টেম আপগ্রেড করছেন, তাহলে SBK কন্ট্রোল ট্রান্সফরমার হল সবচেয়ে গুরুত্বপূর্ণ উপাদানগুলির মধ্যে একটি যা আপনি নির্দিষ্ট করবেন — এমনকি কেউ এটি সম্পর্কে কথা না বললেও৷
কারণ নির্ভরযোগ্য নিয়ন্ত্রণ ক্ষমতা ঐচ্ছিক নয়। এটি নির্ভরযোগ্য অটোমেশনের ভিত্তি।
