সমস্ত ট্রান্সফরমার "কিউব-আকৃতির" নয়?
বেশিরভাগ লোক একটি ট্রান্সফরমারকে লোহার একটি বড়, বাক্সী খণ্ড হিসাবে চিত্রিত করে যা সেখানে গুনগুন করে বসে আছে।
কিন্তু সব ট্রান্সফরমার এমন দেখায় না।

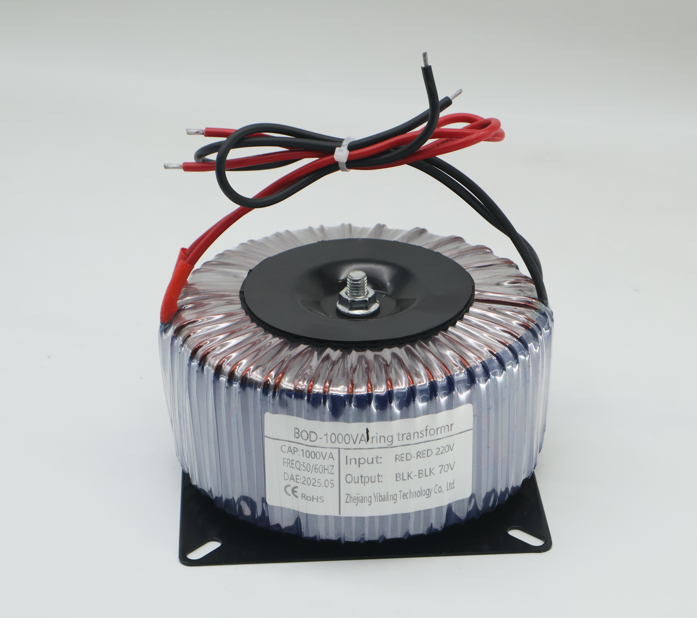

অন্য ধরনের আছে -টরয়েডাল ট্রান্সফরমার.
এটি একটি ডোনাট মত দেখায়. মাঝখানে ফাঁপা। তারটি পুরো রিংয়ের চারপাশে সমানভাবে ক্ষতবিক্ষত হয়, শুধু একটি পায়ের চারপাশে নয়। সাধারণ ব্লক শৈলীর থেকে সম্পূর্ণ আলাদা।
কি তোলেটরয়েডাল ট্রান্সফরমারসাধারণ থেকে ভিন্ন?
একটি নিয়মিত EI ট্রান্সফরমারে স্ট্যাক করা সিলিকন স্টিল শীট দিয়ে তৈরি একটি কোর থাকে, যার আকৃতি কিছুটা চীনা অক্ষর "日" এর মতো। কয়েলগুলি কেন্দ্রের পায়ের চারপাশে যায়। এটা সহজ. এটা সস্তা. তবে এর কিছু বিল্ট ইন ডাউনসাইড রয়েছে:
চৌম্বক ক্ষেত্র একটি ন্যায্য পরিমাণ লিক
সব যে দক্ষ নয়
বড় এবং ভারী
প্রধান ফ্রিকোয়েন্সি এ Hums
অন্যদিকে, একটি টরয়েডাল ট্রান্সফরমার, সিলিকন স্টিলের একটি লম্বা স্ট্রিপ থেকে তৈরি একটি কোর ব্যবহার করে যা একটি রিং-এ ঘূর্ণিত হয় — কোন জয়েন্ট নেই, কোন ফাঁক নেই। ম্যাগনেটিক সার্কিট সম্পূর্ণ বন্ধ। তারটি পুরো রিংয়ের চারপাশে সমানভাবে ক্ষতবিক্ষত হয়, শুধু একটি পায়ে নয়।
নির্মাণের এই পার্থক্যটি প্রকৃত কর্মক্ষমতা লাভের দিকে পরিচালিত করে।
1. ন্যূনতম চৌম্বকীয় ফুটো
EI ট্রান্সফরমারের মূলের জয়েন্টগুলি চৌম্বকীয় সার্কিট ভেঙ্গে দেয়, যার ফলে চৌম্বকীয় প্রবাহের কিছু অংশ বেরিয়ে যায়। এর জয়েন্ট-ফ্রি ক্লোজড কোরের জন্য ধন্যবাদ, টরয়েডাল ট্রান্সফরমার অত্যন্ত কম চৌম্বকীয় ফুটো তৈরি করে এবং আশেপাশের সংবেদনশীল সরঞ্জাম যেমন অডিও পাওয়ার এমপ্লিফায়ার এবং নির্ভুল যন্ত্রগুলিতে অনেক কম হস্তক্ষেপ ঘটায়।
2. উচ্চ দক্ষতা
একই পাওয়ার রেটিংয়ে, টরয়েডাল ট্রান্সফরমারগুলির মূল ক্ষতি EI প্রকারের তুলনায় কম। অভিন্ন উপকরণ ব্যবহার করার সময়, তাদের কার্যকারিতা 95%-এর বেশি পৌঁছতে পারে, যা প্রচলিত মডেলগুলির তুলনায় একটি উল্লেখযোগ্য উন্নতি।
3. কমপ্যাক্ট আকার এবং হালকা ওজন
টরয়েডাল নকশা সহজভাবে আরো দক্ষ. একই পাওয়ার রেটিং এর জন্য, একটি টরয়েডাল ট্রান্সফরমার একটি EI প্রকারের তুলনায় প্রায় 30% থেকে 40% ছোট এবং হালকা। যখন স্থান আঁটসাঁট বা ওজনের বিষয়গুলি গুরুত্বপূর্ণ - মনে করুন অডিও গিয়ার, পরিমাপ যন্ত্র, চিকিৎসা ডিভাইস।
4. কম অপারেটিং শব্দ
আপনি সাধারণ ট্রান্সফরমার থেকে যে গুঞ্জন শুনতে পান তা বেশিরভাগই কম্পিত কোর জয়েন্টগুলি থেকে আসে। টরয়েডাল কোর কোন জয়েন্ট আছে. তাই তারা স্বাভাবিকভাবেই শান্ত। একটি রেকর্ডিং স্টুডিও, একটি ল্যাব বা একটি হোম হাই ফাই সিস্টেমে, আপনি পার্থক্যটি লক্ষ্য করেন।
5. শক্তিশালী ওভারলোড প্রতিরোধের
টরয়েডাল কোর তাপ ভালো করে। তাপমাত্রা বৃদ্ধি এমনকি পুরো ইউনিট জুড়ে থাকে। আপনি যখন অল্প সময়ের জন্য এটিকে শক্তভাবে ধাক্কা দিতে হবে, তখন এটি নিতে পারে।
এর সাধারণ অ্যাপ্লিকেশনটরয়েডাল ট্রান্সফরমার
| অ্যাপ্লিকেশন দৃশ্যকল্প | টরয়েডাল ট্রান্সফরমার বেছে নেওয়ার কারণ |
| হাই-ফাই অডিও সিস্টেম এবং পাওয়ার এমপ্লিফায়ার | কম চৌম্বকীয় ফুটো এবং কম শব্দ, অডিও সংকেত সঙ্গে হস্তক্ষেপ প্রতিরোধ |
| চিকিৎসা সরঞ্জাম | কমপ্যাক্ট আকার, হালকা ওজন এবং কম ফুটো বর্তমান |
| যথার্থ যন্ত্র ও মিটার | পরিষ্কার আউটপুট সংকেতের জন্য নগণ্য চৌম্বকীয় হস্তক্ষেপ |
| যোগাযোগের যন্ত্রপাতি ও পাওয়ার সাপ্লাই | উচ্চ দক্ষতা, নিম্ন তাপমাত্রা বৃদ্ধি এবং উচ্চ নির্ভরযোগ্যতা |
| অটোমেশন ইকুইপমেন্ট এবং কন্ট্রোল ক্যাবিনেট | কম্প্যাক্ট গঠন এবং নমনীয় ইনস্টলেশন |
| হাই-এন্ড গৃহস্থালী যন্ত্রপাতি | শান্ত অপারেশন, উচ্চ দক্ষতা এবং দীর্ঘ সেবা জীবন |
সংক্ষেপে, আপনার যদি শান্ত, দক্ষ এবং কম হস্তক্ষেপ শক্তির প্রয়োজন হয়, টরয়েডাল ট্রান্সফরমারগুলিকে হারানো কঠিন।
কিন্তু তারা নিখুঁত নয়।
উচ্চ খরচ - তৈরি করা আরও জটিল, তাই তারা EI ধরনের থেকে বেশি খরচ করে।
বিগ ইনরাশ কারেন্ট - আপনি যখন প্রথম এগুলি চালু করেন, তখন তারা তাদের স্বাভাবিক কারেন্টের কয়েকগুণ আঁকতে পারে। নিশ্চিত করুন যে আপনার সুইচ এবং ফিউজ এটি পরিচালনা করতে পারে।
মেরামত করা কঠিন - যদি একটি কয়েল জ্বলে যায়, আপনি সাধারণত পুরো জিনিসটি প্রতিস্থাপন করেন। এটি আলাদা করা একটি যন্ত্রণাদায়ক।
দীর্ঘ সময়সীমা - বেশিরভাগ টরয়েডাল ট্রান্সফরমার অর্ডার করার জন্য তৈরি করা হয়। অ-মানক ভোল্টেজ এবং শক্তি সময় নেয়।
নীচের লাইন: আপনার যদি কেবল সস্তা এবং রুগ্ন কিছুর প্রয়োজন হয় এবং আপনি ফুটো হওয়া বা সামান্য হাম সম্পর্কে খুব বেশি যত্ন না করেন তবে একটি EI ট্রান্সফরমার নিয়ে যান। আপনি যদি আরও ভালো পারফরম্যান্স, ছোট আকার এবং শান্ত অপারেশন চান, তাহলে টরয়েডালই যেতে পারে।
