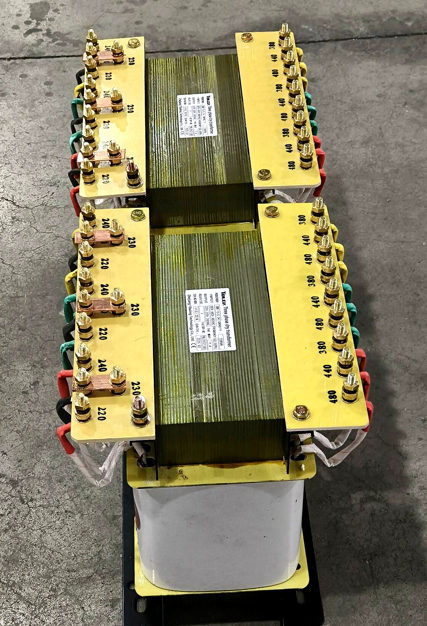

একটি SBK উচ্চ নির্ভুল ট্রান্সফরমার কি এবং কেন এটি গুরুত্বপূর্ণ?

একটি SBK উচ্চ নির্ভুলতা ট্রান্সফরমার একটি তিন ফেজ ড্রাই টাইপ আইসোলেশন ট্রান্সফরমার। এটি এমন কাজের জন্য তৈরি করা হয়েছে যেগুলির জন্য পরিষ্কার, স্থিতিশীল, শব্দমুক্ত শক্তি প্রয়োজন৷

বেশীরভাগ ডিস্ট্রিবিউশন ট্রান্সফরমার ভোল্টেজকে উপরে বা নিচে নামিয়ে দেয়। SBK আরো করে। এটি পাওয়ার মানের উপর ফোকাস করে। এটি গ্রিড থেকে সংবেদনশীল গিয়ারকে বিচ্ছিন্ন করে। এটি উচ্চ কম্পাঙ্কের শব্দ ফিল্টার করে। এবং এটি স্থিতিশীল, ভারসাম্যপূর্ণ এবং কম বিকৃতির আউটপুট সরবরাহ করে।

কেন যে ব্যাপার?

কারণ আধুনিক যন্ত্রপাতি — সিএনসি মেশিন, ল্যাব ইন্সট্রুমেন্টস, মেডিক্যাল ডিভাইস — শক্তির ব্যাপারে বাছাই করা। এটা আগে থেকে আরো picky. এবং যখন শক্তি পরিষ্কার না হয়, জিনিসগুলি ভুল হয়ে যায়।

একটি সিএনসি কন্ট্রোলার গ্লিচ। একটি পরীক্ষাগার যন্ত্র অনিয়মিত রিডিং দেয়। কোনো কারণ ছাড়াই একটি মেডিকেল ডিভাইস অ্যালার্ম। একটি যোগাযোগ ব্যবস্থা ডেটা ড্রপ করে।

এই সমস্যাগুলি প্রায়শই সরঞ্জামের ব্যর্থতা নয় - এগুলি পাওয়ার সমস্যা।

SBK ট্রান্সফরমার নোংরা গ্রিড এবং সংবেদনশীল লোডের মধ্যে বসে। এটি শক্তি পরিষ্কার করে, ভোল্টেজকে স্থিতিশীল করে এবং সরঞ্জামগুলিকে রক্ষা করে।

সংক্ষেপে: এটি সমস্যাযুক্ত শক্তিকে নির্ভুল শক্তিতে পরিণত করে।

কিভাবে একটিSBK উচ্চ নির্ভুল ট্রান্সফরমারকাজ করে

অপারেটিং নীতি হল ইলেক্ট্রোম্যাগনেটিক আইসোলেশন — তবে বেশ কিছু গুরুত্বপূর্ণ বর্ধন সহ।

ধাপ 1 - বিচ্ছিন্নতা

প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলির কোনও সরাসরি বৈদ্যুতিক সংযোগ নেই। একটি চৌম্বক ক্ষেত্রের মাধ্যমে শক্তি স্থানান্তর। এটি একা সাধারণ-মোড শব্দকে ব্লক করে এবং গ্রাউন্ড লুপগুলিকে ভেঙে দেয়।

ধাপ 2 - ইলেক্ট্রোস্ট্যাটিক শিল্ডিং

প্রাথমিক এবং মাধ্যমিক windings মধ্যে, একটি ইলেক্ট্রোস্ট্যাটিক তামা ঢাল যোগ করা হয় এবং স্থল. এই ঢাল ক্যাপাসিটিভভাবে উচ্চ-ফ্রিকোয়েন্সি শব্দকে সরিয়ে দেয় — ভিএফডি, সুইচ-মোড পাওয়ার সাপ্লাই, রেডিও ট্রান্সমিটার থেকে — গৌণ দিক থেকে দূরে।

ধাপ 3 - কম কাপলিং ক্যাপাসিট্যান্স

বিশেষ ঘূর্ণন নির্মাণ (স্তর পৃথকীকরণ, আন্তঃলিভিং, বা বিভক্ত ববিন) প্রাথমিক এবং মাধ্যমিকের মধ্যে পরজীবী ক্যাপাসিট্যান্স হ্রাস করে। নিম্ন ক্যাপাসিট্যান্স মানে ভালো উচ্চ-ফ্রিকোয়েন্সি নয়েজ প্রত্যাখ্যান।

ধাপ 4 - টাইট ভোল্টেজ নিয়ন্ত্রণ

SBK একটি লো-ইম্পিডেন্স ডিজাইনের সাথে তৈরি করা হয়েছে, নো-লোড থেকে ফুল-লোডে ভোল্টেজ ড্রপ কমিয়ে দেয়। লোড হঠাৎ পরিবর্তন হলেও আউটপুট ভোল্টেজ স্থিতিশীল থাকে।

ধাপ 5 - সুষম আউটপুট

তিন-ফেজ মডেলের জন্য, ইনপুট সামান্য ভারসাম্যহীন হলেও SBK একটি সুষম আউটপুট তৈরি করে। এটি CNC মেশিন, নির্ভুল গ্রাইন্ডার এবং টেস্ট স্ট্যান্ডের মতো সংবেদনশীল তিন-ফেজ লোডের জন্য গুরুত্বপূর্ণ।

ফলাফল: পরিষ্কার, স্থিতিশীল, সুষম শক্তি যা সংবেদনশীল সরঞ্জামগুলি নির্ভর করতে পারে।

এর সাধারণ প্রকারSBK উচ্চ নির্ভুল ট্রান্সফরমার

SBK ট্রান্সফরমার বিভিন্ন অ্যাপ্লিকেশনের প্রয়োজন মেলে বিভিন্ন কনফিগারেশনে উপলব্ধ।

বেশিরভাগ SBK ট্রান্সফরমার অর্ডার করার জন্য তৈরি করা হয়, তাক থেকে স্টক করা হয় না। ভোল্টেজ, ক্ষমতা, শিল্ডিং এবং ঘের সবই গ্রাহকের লোডের সাথে মিলে যায়।

কেনSBK উচ্চ নির্ভুল ট্রান্সফরমারব্যাপার

কারণ "যথেষ্ট ভাল" শক্তি সংবেদনশীল সরঞ্জামগুলির জন্য যথেষ্ট ভাল নয়।

এখানে একটি SBK ট্রান্সফরমার যা সরবরাহ করে যা সাধারণ ট্রান্সফরমার পারে না:

1. উচ্চ-ফ্রিকোয়েন্সি শব্দ প্রত্যাখ্যান

স্ট্যান্ডার্ড ট্রান্সফরমারগুলি কিছু বিচ্ছিন্নতা প্রদান করে, কিন্তু উচ্চ-ফ্রিকোয়েন্সি শব্দ এখনও উইন্ডিং ক্যাপ্যাসিট্যান্সের মাধ্যমে জোড়া দেয়। SBK-এর ইলেক্ট্রোস্ট্যাটিক শিল্ড সেই শব্দকে মাত্রার আদেশ দ্বারা কেটে দেয় — সাধারণত 60dB থেকে 100dB কমন-মোড প্রত্যাখ্যান।

2. গ্রাউন্ড লুপ নির্মূল

যখন বেশ কয়েকটি সরঞ্জাম একটি সাধারণ স্থল ভাগ করে, তখন স্থল সম্ভাবনা খুব কমই অভিন্ন। এই পার্থক্য বিপথগামী স্রোত তৈরি করে যা তাদের মধ্যে লুপ করে — যাকে ইঞ্জিনিয়াররা গ্রাউন্ড লুপ বলে।

একটি অডিও সিস্টেমে, এটি কম ফ্রিকোয়েন্সি হাম হিসাবে দেখায়। ডেটা অধিগ্রহণে, এটি অনিয়মিত রিডিং বা ফ্যান্টম সংকেত সৃষ্টি করে। নির্ভুল পরিমাপে, আপনি প্রবাহ দেখতে পাবেন যা সেখানে থাকা উচিত নয়।

SBK লোডকে তার নিজস্ব বিচ্ছিন্ন গ্রাউন্ড রেফারেন্স দিয়ে সমস্যার সমাধান করে — লুপ ভেঙে এবং এর উত্সে শব্দ বন্ধ করে।

3. কম আউটপুট বিকৃতি

SBK উল্লেখযোগ্য হারমোনিক বিকৃতি প্রবর্তন করে না। আউটপুট ভোল্টেজ তরঙ্গরূপ একটি পরিষ্কার সাইন তরঙ্গ, ইনপুট থেকে আলাদা করা যায় না। সংবেদনশীল যন্ত্রের জন্য, এটি অ-আলোচনাযোগ্য।

4. কমন-মোড ভোল্টেজ

দুর্বল বা গ্রাউন্ডিং নেই এমন সিস্টেমে, সাধারণ মোড ভোল্টেজ ইলেকট্রনিক্সকে অপ্রত্যাশিতভাবে কাজ করতে পারে — র্যান্ডম গ্লিচ, মিথ্যা রিডিং, অস্থির অপারেশন। SBK-এর আইসোলেশন এবং শিল্ডিং স্ল্যাশ সেই সাধারণ মোড ভোল্টেজকে লোডের ঠিক সময়ে, যাতে আপনার সরঞ্জামগুলি পরিষ্কার, স্থিতিশীল শক্তি দেখতে পায়।

5. সরঞ্জাম সুরক্ষা

বিচ্ছিন্নতা ঢেউ, স্পাইক এবং বজ্র-প্ররোচিত ট্রানজিয়েন্ট ব্লক করে। লোড শুধুমাত্র তার প্রয়োজনীয় পরিষ্কার শক্তি দেখতে পায় - গ্রিডের আবর্জনা নয়।

একটি SBK ট্রান্সফরমার ছাড়া, সংবেদনশীল সরঞ্জামগুলি গ্রিডের করুণায় রয়েছে৷ একটির সাথে, এটি পরিকল্পিতভাবে কাজ করে — অনুমানযোগ্যভাবে, নির্ভরযোগ্যভাবে, নির্ভুলভাবে।

সঠিক SBK উচ্চ-নির্ভুল ট্রান্সফরমার নির্বাচন করা

একটি SBK ট্রান্সফরমার নির্বাচন করার জন্য শুধুমাত্র kVA এবং ভোল্টেজের চেয়ে বেশি মনোযোগ দেওয়া প্রয়োজন।

ধাপ 1 - লোডের ধরন নির্ধারণ করুন

একক-ফেজ না তিন-ফেজ? বেশিরভাগ পরীক্ষাগার এবং চিকিৎসা সরঞ্জাম একক-ফেজ। বেশিরভাগ শিল্প সিএনসি এবং পরীক্ষা ব্যবস্থা তিন-ফেজ।

একটানা বা বিরতিহীন? 24/7 চলমান একটি 5kVA ট্রান্সফরমারের মাঝে মাঝে পরীক্ষার জন্য ব্যবহৃত একটির চেয়ে আলাদা তাপীয় প্রয়োজনীয়তা রয়েছে।

ধাপ 2 - প্রয়োজনীয় ক্ষমতা গণনা করুন

সমস্ত সরঞ্জামের নেমপ্লেট VA বা অ্যাম্পিয়ার যোগ করুন যা একই সাথে চলবে। তারপরে একটি মার্জিন যোগ করুন - সাধারণত 20% থেকে 30% ভবিষ্যতের সম্প্রসারণ বা অপ্রত্যাশিত ওভারলোডের জন্য।

উদাহরণ: একটি CNC নিয়ন্ত্রণ (1.5kVA), একটি সার্ভো ড্রাইভ (2kVA), এবং একটি স্পিন্ডল ড্রাইভ (3kVA) মোট 6.5kVA। 20% মার্জিন সহ: 7.8kVA → 8kVA বা 10kVA বেছে নিন।

নাটকীয়ভাবে বড় করবেন না। একটি ওভারসাইজড ট্রান্সফরমার বেশি নো-লোড লস এবং বৃহত্তর ইনরাশ কারেন্ট থাকে, যার কোনো সুবিধা নেই।

ধাপ 3 - শিল্ডিং নির্দিষ্ট করুন

বেশিরভাগ SBK অ্যাপ্লিকেশনের জন্য একক ইলেক্ট্রোস্ট্যাটিক শিল্ডিং প্রয়োজন। ডাবল শিল্ডিং বিরল কিন্তু উপলব্ধ।

ধাপ 4 - ভোল্টেজ এবং ফ্রিকোয়েন্সি পরীক্ষা করুন

প্রাথমিক ভোল্টেজ — আপনার সাইটের সরবরাহের সাথে অবশ্যই মিল থাকতে হবে (যেমন, 380V, 400V, 415V, 460V)।

সেকেন্ডারি ভোল্টেজ — অবশ্যই আপনার লোডের সাথে মিল থাকতে হবে (যেমন, 380V, 220V, 200V, 110V)।

ফ্রিকোয়েন্সি — 50Hz, 60Hz বা 50/60Hz ডুয়াল-রেটেড।

সামান্য পরিবর্তিত লাইন ভোল্টেজগুলিকে মিটমাট করার জন্য প্রাথমিক দিকের ট্যাপ দিয়ে SBK তৈরি করা যেতে পারে।

ধাপ 5 - ঘের এবং মাউন্ট নির্বাচন করুন

খোলা ফ্রেম - একটি বিদ্যমান বৈদ্যুতিক প্যানেলের ভিতরে ইনস্টলেশনের জন্য। সর্বনিম্ন খরচ.

এনক্লোজড (IP20) — স্ট্যান্ডার্ড ইনডোর এনক্লোসার। দুর্ঘটনাজনিত যোগাযোগ থেকে রক্ষা করে।

আবদ্ধ (IP54) — ডাস্ট-টাইট এবং স্প্ল্যাশ-প্রুফ। ধুলো বা আর্দ্রতা সহ শিল্প পরিবেশের জন্য।

র্যাক-মাউন্ট — 19-ইঞ্চি সরঞ্জাম র্যাকের জন্য। অডিও এবং পরীক্ষা সিস্টেমে সাধারণ।

ধাপ 6 – লিকেজ কারেন্ট যাচাই করুন (চিকিৎসা বা রোগী-সংযুক্ত অ্যাপ্লিকেশনের জন্য)

মেডিকেল-গ্রেড SBK ট্রান্সফরমার অবশ্যই IEC 60601-1 লিকেজ বর্তমান সীমা পূরণ করতে হবে (সাধারণত <0.1mA রোগীর অ্যাক্সেসযোগ্য অংশগুলির জন্য)। একটি পরীক্ষার রিপোর্টের জন্য জিজ্ঞাসা করুন - মৌখিক দাবির উপর নির্ভর করবেন না।

ধাপ 7 - পরীক্ষার রিপোর্টের জন্য জিজ্ঞাসা করুন

একটি সম্মানিত সরবরাহকারী প্রদান করা উচিত:

অন্তরণ প্রতিরোধের পরীক্ষা

অস্তরক সহ্য পরীক্ষা

নো-লোড লস পরিমাপ

ভোল্টেজ নিয়ন্ত্রণ পরীক্ষা

ফুটো বর্তমান পরিমাপ (মেডিকেল ইউনিটের জন্য)

ঐচ্ছিক: থার্ড-পার্টি টাইপ টেস্ট রিপোর্ট

চূড়ান্ত চিন্তা

SBK উচ্চ-নির্ভুল ট্রান্সফরমার বাজারে সবচেয়ে সস্তা ট্রান্সফরমার নয়। এটি সবচেয়ে ছোট বা হালকা নয়।

কিন্তু যখন আপনার সরঞ্জাম "নোংরা" শক্তি সহ্য করতে পারে না — যখন একটি ত্রুটি মানে একটি স্ক্র্যাপ করা অংশ, একটি হারিয়ে যাওয়া নমুনা, বা একটি পুনরাবৃত্তি MRI - SBK দ্রুত নিজের জন্য অর্থ প্রদান করে।

এতে টাচস্ক্রিন নেই। এটি Wi-Fi এর সাথে সংযোগ করে না। এটি অভিনব গ্রাফ তৈরি করে না।

এটা শুধু কাজ করে. নিঃশব্দে, নির্ভরযোগ্যভাবে, বছরের পর বছর।

এমন এক যুগে যেখানে বৈদ্যুতিক শব্দ সর্বত্র — ভিএফডি, এলইডি আলো, স্যুইচিং পাওয়ার সাপ্লাই, ওয়্যারলেস চার্জার — পরিষ্কার শক্তি ক্রমশ বিরল। SBK ট্রান্সফরমার হল সেই টুল যা এটি আপনাকে ফেরত দেয়।

আপনি যদি নির্ভুল উত্পাদন, মেডিকেল ইমেজিং, ল্যাবরেটরি পরীক্ষা, বা পেশাদার অডিও পরিচালনা করেন, আপনি ইতিমধ্যে পরিষ্কার শক্তির মূল্য জানেন। আপনি যদি এখনও রহস্যময় সরঞ্জাম সমস্যার সমাধান করছেন, তাহলে SBK উত্তর হতে পারে যা আপনি এখনও চেষ্টা করেননি।

ক্লিন পাওয়ার কোনো বিলাসিতা নয়। সংবেদনশীল সরঞ্জামের জন্য, এটি একটি প্রয়োজনীয়তা।
