একটি SBW বুদ্ধিমান ক্ষতিপূরণ ভোল্টেজ স্টেবিলাইজার কি এবং কেন এটি গুরুত্বপূর্ণ?

একটি SBW ইন্টেলিজেন্ট ক্ষতিপূরণ ভোল্টেজ স্টেবিলাইজার হল একটি উন্নত থ্রি-ফেজ স্বয়ংক্রিয় ভোল্টেজ রেগুলেশন ডিভাইস যা ইন্টেলিজেন্ট ডিজিটাল কন্ট্রোলের সাথে ক্ষতিপূরণ প্রযুক্তিকে একত্রিত করে যাতে শিল্প, বাণিজ্যিক এবং চিকিৎসা অ্যাপ্লিকেশনের জন্য স্থিতিশীল, পরিষ্কার শক্তি সরবরাহ করা যায়।

প্রচলিত সার্ভো টাইপ স্টেবিলাইজারগুলির বিপরীতে যা ট্রান্সফরমার উইন্ডিং জুড়ে যান্ত্রিক কার্বন ব্রাশের উপর নির্ভর করে, SBW একটি ক্ষতিপূরণ ট্রান্সফরমার ব্যবহার করে যা প্রয়োজন অনুসারে ভোল্টেজ যোগ বা বিয়োগ করে — একটি দ্রুত, আরও দক্ষ এবং আরও টেকসই পদ্ধতি।

কেন যে ব্যাপার?

কারণ আধুনিক শিল্প সরঞ্জাম — CNC মেশিন, মেডিকেল ইমেজিং সিস্টেম, ডেটা সেন্টার এবং স্বয়ংক্রিয় উৎপাদন লাইন — ভোল্টেজ ওঠানামার প্রতি ক্রমবর্ধমান সংবেদনশীল। একটি ভোল্টেজ স্যাগ যা এক সেকেন্ডের একটি ভগ্নাংশ স্থায়ী হয় একটি উত্পাদন লাইন বন্ধ করতে পারে, ডেটা নষ্ট করতে পারে বা অব্যবহারযোগ্য চিকিৎসা চিত্র তৈরি করতে পারে।

SBW ইউটিলিটি সাপ্লাই এবং ক্রিটিক্যাল লোডের মাঝখানে বসে, সংবেদনশীল যন্ত্রপাতিতে পৌঁছানোর আগে sags, surges এবং ভারসাম্যহীনতা শোষণ করে। এটি পর্যবেক্ষণ করে, সংশোধন করে এবং রক্ষা করে — ক্রমাগত এবং স্বয়ংক্রিয়ভাবে।

সংক্ষেপে: এটি অস্থির গ্রিড শক্তিকে নির্ভরযোগ্য শিল্প শক্তিতে পরিণত করে।

কিভাবে একটিSBW ইন্টেলিজেন্ট ক্ষতিপূরণ স্টেবিলাইজার কাজ করে

SBW একটি ক্ষতিপূরণ নীতি ব্যবহার করে — কিন্তু বুদ্ধিমত্তার সাথে।

ধাপ 1 - ভোল্টেজ সেন্সিং

উচ্চ নির্ভুলতার স্যাম্পলিং সার্কিটগুলি ক্রমাগত প্রতিটি পর্যায়ে ইনপুট ভোল্টেজ নিরীক্ষণ করে। নিয়ন্ত্রণ ব্যবস্থা তাৎক্ষণিকভাবে সেটপয়েন্ট থেকে কোনো বিচ্যুতি সনাক্ত করে।

ধাপ 2 - বুদ্ধিমান নিয়ন্ত্রণ

ভোল্টেজ ডেটা একটি শিল্প গ্রেড মাইক্রোপ্রসেসরে খাওয়ানো হয় - সাধারণত STM32 বা অনুরূপ চিপের মতো কিছু। এটি সংখ্যাগুলিকে ক্রাঞ্চ করে, কতটা সংশোধন প্রয়োজন তা নির্ধারণ করে এবং ক্ষতিপূরণ ব্যবস্থায় কমান্ড পাঠায়। অনেক মডেল সত্য RMS স্যাম্পলিং সহ PID ডিজিটাল নিয়ন্ত্রণ ব্যবহার করে, তাই ইনপুট তরঙ্গরূপ খারাপভাবে বিকৃত হলেও পরিমাপ সঠিক থাকে।

ধাপ 3 - ভোল্টেজ ক্ষতিপূরণ

গণনার উপর ভিত্তি করে, কন্ট্রোল সিস্টেম ক্ষতিপূরণ ট্রান্সফরমারে যাওয়া ভোল্টেজকে সামঞ্জস্য করে। এই ট্রান্সফরমারটি মূল সার্কিটের সাথে সিরিজে সংযুক্ত থাকে — যখন এর সেকেন্ডারি ওয়াইন্ডিং ভোল্টেজ যোগ করে বা বিয়োগ করে, তখন আউটপুট ভোল্টেজ সেই অনুযায়ী পরিবর্তিত হয়, সবই কোনো বাধা ছাড়াই।

ইনপুট ভোল্টেজ 10% কমে গেলে, ক্ষতিপূরণ ট্রান্সফরমার এটিকে ফিরিয়ে আনতে 10% যোগ করে। যদি এটি 10% বৃদ্ধি পায়, তাহলে ট্রান্সফরমার এটিকে টেনে নামাতে 10% বিয়োগ করে। আউটপুট স্থির থাকে — সেটপয়েন্টের ±1% থেকে ±3%-এর মধ্যে — ঘাম না ভেঙে।

ধাপ 4 - ক্রমাগত পর্যবেক্ষণ

পুরো সিস্টেমটি একটি বন্ধ লুপে চলে — সংবেদন, গণনা, ক্ষতিপূরণ এবং পরীক্ষা করা — বারবার, রিয়েল টাইমে৷ একটি ভোল্টেজ পরিবর্তনের জন্য সাধারণ প্রতিক্রিয়া সময় 1 সেকেন্ডের কম, এবং কিছু মডেল 20 মিলিসেকেন্ডের মধ্যে প্রতিক্রিয়া করতে পারে। এটি আপনার সরঞ্জামগুলিতে পৌঁছানোর আগেই বেশিরভাগ গ্রিড হেঁচকি ধরার জন্য যথেষ্ট দ্রুত।

ধাপ 5 — পর্যায় স্বাধীন ক্ষতিপূরণ

তিন ফেজ মডেলের জন্য, ক্ষতিপূরণ প্রতিটি পর্যায়ে স্বাধীনভাবে প্রয়োগ করা যেতে পারে। এর মানে হল একটি ফেজ এ ভোল্টেজ স্যাগ অন্যটিকে প্রভাবিত করে না — তিন ফেজ সরঞ্জামের জন্য গুরুত্বপূর্ণ যেখানে ফেজ ভারসাম্যহীনতা মোটর গরম করে এবং দক্ষতা হ্রাস করে।

ফলাফল: স্থিতিশীল, সুষম শক্তি ক্রমাগত বিতরণ করা হয় — বিকৃতি বা বাধা ছাড়াই।

SBW স্টেবিলাইজারের সাধারণ প্রকার ও ক্ষমতাএসবিডব্লিউ স্টেবিলাইজারগুলি বিভিন্ন লোডের প্রয়োজনীয়তা মেলানোর জন্য ক্ষমতা এবং কনফিগারেশনের বিস্তৃত পরিসরে আসে।

ইনপুট ভোল্টেজ পরিসীমা:

স্ট্যান্ডার্ড: 304V - 456V (380V ±20%)

বিস্তৃত পরিসর: ±30% বা ±40% অনুরোধে উপলব্ধ

কেনSBW ইন্টেলিজেন্ট ক্ষতিপূরণ স্টেবিলাইজারব্যাপার

কারণ "যথেষ্ট ভাল" শক্তি আধুনিক শিল্পের জন্য যথেষ্ট ভাল নয়।

শক্তি সংবেদনশীল ক্রিয়াকলাপগুলির জন্য SBW কে একটি গুরুত্বপূর্ণ উপাদান করে তোলে তা এখানে:

1. উচ্চ দক্ষতা

SBW স্টেবিলাইজার সম্পূর্ণ লোডে ≥98% দক্ষতা প্রদান করে — বেশিরভাগ ইলেকট্রনিক ভোল্টেজ নিয়ন্ত্রকদের থেকে অনেক বেশি। অপচয় করা শক্তি ন্যূনতম, যা অপারেটিং খরচ এবং শীতল করার প্রয়োজনীয়তা হ্রাস করে।

2. কোন তরঙ্গরূপ বিকৃতি

কিছু ইলেকট্রনিক স্টেবিলাইজার যা হারমোনিক্স প্রবর্তন করে তার বিপরীতে, SBW ইনপুটের অনুরূপ একটি আউটপুট তরঙ্গরূপ তৈরি করে — কোনো অতিরিক্ত বিকৃতি নেই। মেডিকেল ইমেজিং সিস্টেম বা ল্যাবরেটরি যন্ত্রের মতো সংবেদনশীল সরঞ্জামগুলির জন্য, এটি অপরিহার্য।

3. ব্যাপক ইনপুট পরিসীমা

স্ট্যান্ডার্ড SBW মডেলগুলি 304V থেকে 456V (380V ±20%) পর্যন্ত কাজ করে, দুর্বল গ্রিড পরিবেশের জন্য আরও বিস্তৃত পরিসর উপলব্ধ। এর মানে স্টেবিলাইজার নিয়ন্ত্রন হারানো ছাড়াই সবচেয়ে খারাপ গ্রিড পরিস্থিতি পরিচালনা করতে পারে।

4. ব্যাপক সুরক্ষা

SBW স্টেবিলাইজারগুলির জন্য সমন্বিত সুরক্ষা অন্তর্ভুক্ত রয়েছে:

ওভার ভোল্টেজ এবং আন্ডার ভোল্টেজ

বর্তমান এবং শর্ট সার্কিট ওভার

ফেজ লস এবং ফেজ সিকোয়েন্স

বেশি তাপমাত্রা

যান্ত্রিক ত্রুটি

5. স্বাধীন ফেজ ক্ষতিপূরণ

এটি তিন ফেজ শিল্প লোডের জন্য বিশেষভাবে গুরুত্বপূর্ণ। যখন একটি পর্যায় ডুবে যায়, শুধুমাত্র সেই পর্যায়টি সংশোধন করা হয় - অন্যগুলি যেমন আছে তেমনই থাকে। এটি ফেজ ভারসাম্যহীনতার কারণে মোটরগুলিকে অতিরিক্ত গরম হতে বাধা দেয় এবং সরঞ্জামগুলিকে অদ্ভুত উপায়ে কাজ করা বন্ধ করে।

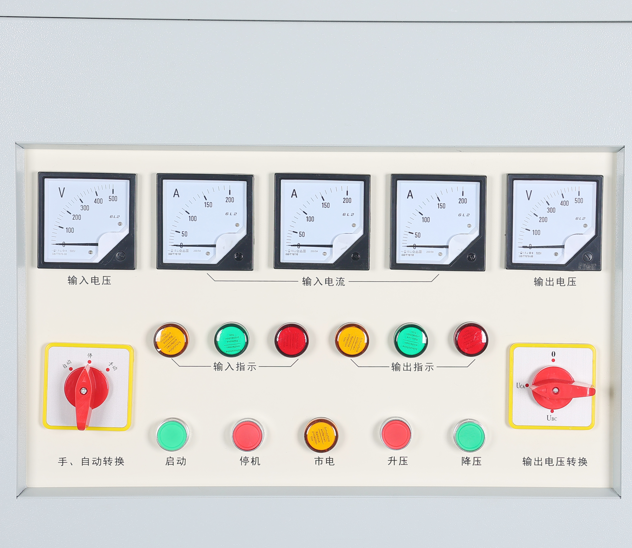

6. ডিজিটাল ডিসপ্লে সহ বুদ্ধিমান নিয়ন্ত্রণ

আধুনিক SBW ইউনিট মাইক্রোপ্রসেসর নিয়ন্ত্রণের সাথে আসে। সামনের প্যানেল ইনপুট ভোল্টেজ, আউটপুট ভোল্টেজ, কারেন্ট, পাওয়ার এবং ফল্ট স্ট্যাটাস দেখায়। অনেক মডেল RS485 বা Modbus কমিউনিকেশনকেও সমর্থন করে, তাই আপনি তাদের দূরবর্তী পর্যবেক্ষণের জন্য একটি বিল্ডিং ম্যানেজমেন্ট সিস্টেমের সাথে সংযুক্ত করতে পারেন।

7. বাইপাস ফাংশন

বেশিরভাগ SBW স্টেবিলাইজারে একটি ম্যানুয়াল বাইপাস সুইচ অন্তর্ভুক্ত থাকে। যখন আপনাকে রক্ষণাবেক্ষণ করতে হবে, আপনি সরবরাহ না কেটে সরাসরি মেইন পাওয়ারে লোড পরিবর্তন করতে পারেন — হাসপাতাল এবং ডেটা সেন্টারের মতো জায়গাগুলির জন্য অপরিহার্য যেখানে ডাউনটাইম একটি বিকল্প নয়।

8. যে কোন লোড অভিযোজিত

SBW স্টেবিলাইজার প্রতিরোধী লোড (হিটার, লাইটিং), ইন্ডাকটিভ লোড (মোটর, ট্রান্সফরমার), এবং ক্যাপাসিটিভ লোড (ক্যাপাসিটর ব্যাঙ্ক, ইলেকট্রনিক্স) পরিচালনা করতে পারে। আপনি তাদের নিক্ষেপ করা কিছু সম্পর্কে তারা কভার করে।

9. উচ্চ ওভারলোড ক্ষমতা

সাধারণত, এসবিডব্লিউ ইউনিট এক মিনিটের জন্য রেট করা কারেন্টের 150% এবং দশ মিনিটের জন্য 120% পরিচালনা করতে পারে। আপনি যখন বড় মোটর বা কম্প্রেসার শুরু করছেন তখন এই অতিরিক্ত মার্জিনটি গুরুত্বপূর্ণ।

একটি SBW স্টেবিলাইজার ছাড়া, আপনার ব্যয়বহুল সরঞ্জাম গ্রিডের করুণায় রয়েছে৷ একটির সাথে, উত্পাদন চলতে থাকে, সংবেদনশীল ডিভাইসগুলি নিরাপদ থাকে এবং অপ্রত্যাশিত ডাউনটাইম অনেক কম সাধারণ হয়ে যায়।

ডান SBW স্টেবিলাইজার নির্বাচন করা

একটি SBW স্টেবিলাইজার নির্বাচন করার জন্য ক্ষমতা, পরিবেশ এবং লোড বৈশিষ্ট্যের দিকে মনোযোগ দেওয়া প্রয়োজন।

ধাপ 1 - আপনার লোড নির্ধারণ করুন

সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের শক্তি খরচ যোগ করুন। মোটর এবং কম্প্রেসারের জন্য স্টার্টআপ (ইনরাশ) স্রোত অন্তর্ভুক্ত করুন। একটি মার্জিন প্রয়োগ করুন — ভবিষ্যতের সম্প্রসারণের জন্য সাধারণত 20 30%৷ ধাপ 2 — আপনার গ্রিডের অবস্থা পরীক্ষা করুন

ধাপ 3 — আউটপুট প্রয়োজনীয়তা নির্দিষ্ট করুন

আউটপুট ভোল্টেজ - সাধারণত তিন ফেজের জন্য 380V

স্থিতিশীলতা নির্ভুলতা — ±2% মান, উচ্চ নির্ভুল মডেলের জন্য ±1%

প্রতিক্রিয়া সময় - 1 সেকেন্ড মান অধীনে; দ্রুত বিকল্প উপলব্ধ ধাপ 4 — ইনস্টলেশন পরিবেশ বিবেচনা করুন

ধাপ 5 — সুরক্ষা এবং নিয়ন্ত্রণের প্রয়োজনীয়তা মূল্যায়ন করুন

ম্যানুয়াল বাইপাস — গুরুত্বপূর্ণ ইনস্টলেশনের জন্য অপরিহার্য

যোগাযোগ — দূরবর্তী পর্যবেক্ষণের জন্য RS485/Modbus

ডিজিটাল ডিসপ্লে - রিয়েল টাইম ভোল্টেজ, কারেন্ট এবং ফল্ট তথ্যের জন্য

স্বয়ংক্রিয় বাইপাস — অভ্যন্তরীণ ত্রুটি দেখা দিলে তাৎক্ষণিক স্থানান্তরের জন্য উপলব্ধ

ধাপ 6 - প্রস্তুতকারকের পরীক্ষার রিপোর্ট পরীক্ষা করুন

একটি সম্মানিত সরবরাহকারী প্রদান করা উচিত:

অন্তরণ প্রতিরোধের পরীক্ষা

অস্তরক সহ্য পরীক্ষা

কোন লোড ক্ষতি পরিমাপ

ভোল্টেজ নিয়ন্ত্রণ পরীক্ষা

ওভারলোড ক্ষমতা পরীক্ষা

ধাপ 7 - পরিষেবা এবং ওয়ারেন্টি নিশ্চিত করুন

ওয়ারেন্টি সময়কাল - বর্ধিত বিকল্প সহ সাধারণত 1 2 বছর

প্রযুক্তিগত সহায়তা - ইনস্টলেশন নির্দেশিকা এবং দূরবর্তী ডায়াগনস্টিকস

খুচরা যন্ত্রাংশের প্রাপ্যতা — বিশেষ করে বড় কাস্টম ইউনিটের জন্য

চূড়ান্ত চিন্তা

SBW বুদ্ধিমান ক্ষতিপূরণ ভোল্টেজ স্টেবিলাইজার একটি শিল্প পাওয়ার সিস্টেমের সবচেয়ে উজ্জ্বল উপাদান নয়। এটিতে একটি টাচস্ক্রিন, একটি সফ্টওয়্যার আপডেট, বা একটি বেতার সংযোগ নেই৷ কিন্তু একটি সমালোচনামূলক উৎপাদন লাইন, একটি মেডিকেল ইমেজিং সিস্টেম, বা একটি ছাড়া একটি ডেটা সেন্টার চালানোর চেষ্টা করুন এবং আপনি অবিলম্বে লক্ষ্য করবেন।

এটি পাওয়ার রুমে বসে চুপচাপ তার কাজ করে যাচ্ছে, বছরের পর বছর। এটি ভোল্টেজ ডিপগুলিকে শোষণ করে যা অন্যথায় CNC মেশিনগুলিকে বন্ধ করে দেবে। এটি সংবেদনশীল ইলেকট্রনিক্স ধ্বংস করবে এমন ঢেউগুলিকে মসৃণ করে। এটি পর্যায়গুলির ভারসাম্য বজায় রাখে যা অন্যথায় মোটরগুলিকে অত্যধিক গরম করে এবং অকালে ব্যর্থ হতে পারে।

এটি যা সরবরাহ করে তা সহজ কিন্তু অপরিহার্য: নির্ভরযোগ্য, স্থিতিশীল শক্তি — কখন এবং কোথায় আপনার এটি প্রয়োজন।

এবং একটি যুগে যেখানে উত্পাদন লাইনগুলি ক্রমবর্ধমান স্বয়ংক্রিয় এবং সরঞ্জামগুলি শক্তির গুণমানের প্রতি ক্রমবর্ধমান সংবেদনশীল, নির্ভরযোগ্য শক্তি ঐচ্ছিক নয়। এটি ধারাবাহিক অপারেশনের ভিত্তি।
