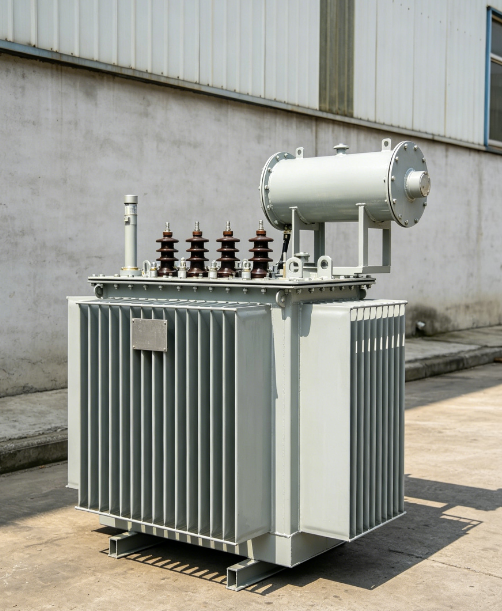

একটি S11 তেল-নিমজ্জিত বিতরণ ট্রান্সফরমার কি এবং কেন এটি গুরুত্বপূর্ণ?
S11 তেল-নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার হল একটি তিন-ফেজ, সম্পূর্ণ সিল করা ডিস্ট্রিবিউশন ট্রান্সফরমার যা শিল্প, বাণিজ্যিক এবং আবাসিক অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য, দক্ষ স্টেপ ডাউন পাওয়ার কনভার্সনের জন্য ডিজাইন করা হয়েছে।
এর কাজটি সোজা: গ্রিড থেকে মাঝারি ভোল্টেজ পাওয়ার নিন — সাধারণত 10kV বা 11kV — এবং এটিকে নিম্ন ভোল্টেজের স্তরে নামিয়ে নিন যা কারখানা, বিল্ডিং এবং সম্প্রদায়গুলি আসলে ব্যবহার করে, সাধারণত 380V বা 400V৷
কিন্তু S11 শুধু কোনো ট্রান্সফরমার নয়। এটি S9 এর মত আগের মডেলগুলির তুলনায় একটি উল্লেখযোগ্য দক্ষতা আপগ্রেড উপস্থাপন করে। এর কোন লোড লস 20 45% কম হয় না, এবং লোড কারেন্ট 60 80% কমে না - যা সরাসরি কম বিদ্যুতের বিল এবং গ্রিডে কম স্ট্রেনে অনুবাদ করে।
কেন যে ব্যাপার?
কারণ ট্রান্সফরমার বছরে 24/7, 365 দিন চলে। একটি ট্রান্সফরমার যা নিষ্ক্রিয় অবস্থায় কম শক্তি অপচয় করে তা প্রতি একক দিন, বছরের পর বছর অর্থ সাশ্রয় করে। একটি ইউটিলিটি, একটি শিল্প কারখানা বা একটি বড় বাণিজ্যিক ভবনের জন্য, ক্রমবর্ধমান সঞ্চয় যথেষ্ট।
সংক্ষেপে: S11 শুধুমাত্র কম লোকসানের মাধ্যমে তার জীবনকালের জন্য নিজের জন্য অর্থ প্রদান করে।
কিভাবে একটিS11 তেল-নিমজ্জিত ট্রান্সফরমারকাজ করে?
অপারেটিং নীতিটি যেকোন ট্রান্সফরমারের মতোই — ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন — তবে S11-এর বেশ কিছু ডিজাইনের উন্নতি রয়েছে যা দক্ষতা এবং নির্ভরযোগ্যতা বাড়ায়।
ধাপ 1 - মূল
কোরটি উচ্চ মানের কোল্ড রোলড গ্রেইন ওরিয়েন্টেড সিলিকন স্টিল থেকে তৈরি করা হয়েছে, যা 45° স্টেপ ল্যাপ জয়েন্টের সাথে জার্মান তৈরি GEORG শিয়ার লাইনে কাটা। কোরটি একটি মাল্টি স্টেপ ক্রস সেকশনে স্ট্যাক করা হয়, যা ম্যাগনেটোস্ট্রিকশন নয়েজ এবং পাওয়ার খরচ উভয়ই কমিয়ে দেয়।
ধাপ 2 — windings
উচ্চ ভোল্টেজ উইন্ডিং একটি নলাকার স্তর ক্ষত ধরনের হয়. কম ভোল্টেজের উইন্ডিং হয় নলাকার বা ফয়েল ক্ষত হতে পারে। এই নকশাটি অ্যাম্পিয়ার মোড়কে সমানভাবে বিতরণ করে, শর্ট সার্কিট প্রতিরোধ ক্ষমতা উন্নত করে এবং চৌম্বক পথকে যুক্তিযুক্ত করে।
ধাপ 3 - নিরোধক
ট্রান্সফরমার একটি তেল কাগজ সিস্টেমের সাথে ক্লাস A নিরোধক ব্যবহার করে। উচ্চ এবং নিম্ন ভোল্টেজ কয়েলের মধ্যে স্থান কাগজ বোর্ডের হাতা এবং ছোট তেল ছাড়পত্রের বাধা দ্বারা পৃথক করা হয়। তেল ভর্তি করার আগে আর্দ্রতা অপসারণের জন্য পুরো সমাবেশটি ভ্যাকুয়াম শুকানো হয়।
ধাপ 4 - সিল করা তেল ট্যাঙ্ক
একটি ঐতিহ্যবাহী সংরক্ষক ট্যাঙ্কের পরিবর্তে, S11 একটি ঢেউতোলা তেল ট্যাঙ্ক ব্যবহার করে। ঢেউগুলি প্রসারিত হয় এবং তেলের তাপমাত্রা পরিবর্তনের সাথে সংকুচিত হয়, যা আয়তনের তারতম্যের জন্য ক্ষতিপূরণ দেয়। এর অর্থ হল তেল স্থায়ীভাবে বাতাস থেকে দূরে সীলমোহর করা হয় - আর্দ্রতা প্রবেশ রোধ করে এবং তেলের জারণ ধীর করে।
ধাপ 5 - ঠান্ডা করা
শীতল হল ONAN — তেল প্রাকৃতিক বায়ু প্রাকৃতিক। কোন পাখা নেই, পাম্প নেই, অতিরিক্ত চলমান যন্ত্রাংশ নেই। ট্রান্সফরমার তাপ অপসারণের জন্য ঢেউতোলা ট্যাঙ্কের দেয়ালের মধ্য দিয়ে প্রাকৃতিক পরিচলনের উপর নির্ভর করে।
ফলাফল: একটি ট্রান্সফরমার যা দক্ষতার সাথে চলে, সিল করা থাকে এবং বছরের পর বছর ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজন হয়।
S11 ট্রান্সফরমারের সাধারণ প্রকার এবং রেটিং
S11 সিরিজে ধারণক্ষমতার বিস্তৃত পরিসর রয়েছে, সাধারণত 30kVA থেকে 2500kVA পর্যন্ত, 6kV, 10kV, এবং 11kV-এর মানক প্রাথমিক ভোল্টেজ এবং 0.4kV-এর সেকেন্ডারি ভোল্টেজ সহ।
স্ট্যান্ডার্ড ক্ষমতা পরিসীমা:
| ক্ষমতা পরিসীমা | সাধারণ আবেদন |
| 30 - 200 kVA | ছোট কারখানা, গ্রামীণ বিতরণ, আবাসিক এলাকা |
| 250 - 630 kVA | বাণিজ্যিক ভবন, মাঝারি শিল্প কারখানা, সাবস্টেশন |
| 800 – 1600 kVA | বড় শিল্প সুবিধা, উঁচু ভবন, ডেটা সেন্টার |
| 2000 – 2500 kVA | ভারী শিল্প, ইভি চার্জিং স্টেশন, প্রধান অবকাঠামো |
সংযোগ গ্রুপ:
Dyn11 — বেশিরভাগ অ্যাপ্লিকেশনের জন্য প্রস্তাবিত, ভাল সুরেলা দমন
Yyn0 — সহজ লোডের জন্য আদর্শ বিকল্প
শীতল করার পদ্ধতি:
ONAN - কোন জোরপূর্বক কুলিং, কোন সহায়ক শক্তির প্রয়োজন নেই
উইন্ডিং উপকরণ:
তামা - ভাল পরিবাহিতা এবং দীর্ঘ জীবনের জন্য আদর্শ
অ্যালুমিনিয়াম - খরচ সংবেদনশীল অ্যাপ্লিকেশনের জন্য উপলব্ধ
কেনS11 তেল নিমজ্জিত ট্রান্সফরমারব্যাপার?
কারণ একটি ট্রান্সফরমার যা কম শক্তি অপচয় করে এবং দীর্ঘস্থায়ী হয় একটি ট্রান্সফরমার যা অর্থ সাশ্রয় করে।
ডিস্ট্রিবিউশন নেটওয়ার্কের জন্য S11 কে একটি পছন্দের পছন্দ করে তোলে তা এখানে:
1. কম কোন লোড ক্ষতি
স্টেপ ল্যাপ কোর এবং উচ্চ গ্রেডের সিলিকন ইস্পাত S9 সিরিজের তুলনায় 20 45% লোড লস কমায়। 24/7 চালিত একটি ট্রান্সফরমারের জন্য, এটি একটি বাস্তব এবং পরিমাপযোগ্য সঞ্চয়।
2. কম কোন লোড বর্তমান
কোন লোড কারেন্ট 60% 80% কম হয় না, পাওয়ার ফ্যাক্টর উন্নত করে এবং আপস্ট্রিম লস কমায়।
3. সম্পূর্ণরূপে সিল নির্মাণ
ঢেউতোলা ট্যাঙ্কটি সম্পূর্ণরূপে সিল করা হয়েছে — কোন শ্বাস নেই, কোন সংরক্ষক নেই। তেল বাতাসের সাথে যোগাযোগ করে না, যার অর্থ তেলের বয়সকে আরও ধীরে ধীরে অন্তরক করা, ট্রান্সফরমারের জীবনের উপর তার অস্তরক শক্তি সংরক্ষণ করে।
4. কম শব্দ
আগের ডিজাইনের তুলনায় নয়েজ লেভেল 7 10dB কমে গেছে। এটি S11 কে আবাসিক এলাকা, হাসপাতাল এবং অফিসের কাছাকাছি স্থাপনের জন্য উপযুক্ত করে তোলে যেখানে শব্দ সংবেদনশীলতা একটি উদ্বেগের বিষয়।
5. শর্ট সার্কিট শক্তি
ফয়েল উইন্ডিং (যেখানে ব্যবহার করা হয়), মজবুত ক্ল্যাম্পিং এবং ভ্যাকুয়াম ড্রাই ইনসুলেশনের সমন্বয় S11 ভালো শর্ট সার্কিট প্রতিরোধ ক্ষমতা দেয়। এটি বিকৃতি ছাড়াই ফল্ট স্রোত পরিচালনা করতে পারে।
6. দীর্ঘ জীবন
যেহেতু তেল বায়ু এবং আর্দ্রতা থেকে বন্ধ করা হয়, ট্রান্সফরমারের নিরোধক ব্যবস্থা অনেক বেশি ধীরে ধীরে হ্রাস পায়। S11 ন্যূনতম রক্ষণাবেক্ষণ সহ 20 30 বছরের পরিষেবার জন্য ডিজাইন করা হয়েছে৷
7. কম রক্ষণাবেক্ষণ
কোনও তেলের নমুনা নেই, কোনও টপ আপ নেই, কোনও সংরক্ষক রক্ষণাবেক্ষণ নেই। সম্পূর্ণরূপে সিল করা নকশা মানে রুটিন রক্ষণাবেক্ষণ মূলত বাহ্যিক পরিষ্কার এবং বুশিং এবং টার্মিনালগুলির পর্যায়ক্রমিক পরিদর্শনের মধ্যে সীমাবদ্ধ।
ডান S11 ট্রান্সফরমার নির্বাচন করা হচ্ছে
একটি S11 ট্রান্সফরমার নির্বাচন করার জন্য আপনার অ্যাপ্লিকেশনের সাথে সামঞ্জস্যপূর্ণ ক্ষমতা, ভোল্টেজ এবং পরিবেশগত অবস্থার প্রয়োজন।
ধাপ 1 - আপনার লোড নির্ধারণ করুন
সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের শক্তি খরচ যোগ করুন। একটি নিরাপত্তা মার্জিন প্রয়োগ করুন — সাধারণত 20 30% ভবিষ্যতে সম্প্রসারণের জন্য।
S11 স্ট্যান্ডার্ড রেটিং: 30, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 1250, 1600, 2000, 2000, SPEC2 এবং প্রাথমিক সেকেন্ডারি ভোল্টেজ
| প্যারামিটার | সাধারণ মান |
| প্রাথমিক ভোল্টেজ | 6kV, 10kV, 10.5kV, 11kV |
| সেকেন্ডারি ভোল্টেজ | 0.4kV (400V) |
| পরিসীমা আলতো চাপুন | ±5% বা ±2×2.5% (কোন লোড ট্যাপ চেঞ্জার নেই) |
| ফ্রিকোয়েন্সি | 50Hz/60Hz |
ধাপ 3 - সংযোগ গ্রুপ নির্বাচন করুন
Dyn11 — বেশিরভাগ অ্যাপ্লিকেশনের জন্য প্রস্তাবিত। ডেল্টা উচ্চ ভোল্টেজ সংযোগ সুরেলা স্রোতের জন্য একটি পথ প্রদান করে এবং শর্ট সার্কিট ক্ষমতা উন্নত করে।
Yyn0 — সহজ, কিন্তু ভারসাম্যহীন লোডের জন্য কম উপযুক্ত।
ধাপ 4 - ইনস্টলেশন পরিবেশ পরীক্ষা করুন
| অবস্থা | প্রয়োজনীয়তা |
| উচ্চতা | ≤1000m (এর উপরে ডিরেট করা প্রয়োজন) |
| পরিবেষ্টিত তাপমাত্রা | -25°C থেকে +40°C |
| ইনস্টলেশন | ইনডোর বা আউটডোর; ক্ষয়কারী গ্যাস এবং ভারী দূষণ এড়ান |
ধাপ 5 — উইন্ডিং উপাদান নিশ্চিত করুন
তামা - দীর্ঘ জীবন, ভাল পরিবাহিতা, সমালোচনামূলক অ্যাপ্লিকেশনের জন্য প্রস্তাবিত।
অ্যালুমিনিয়াম - কম প্রাথমিক খরচ, কিন্তু একই ক্ষতির জন্য বড় ক্রস সেকশন প্রয়োজন।
ধাপ 6 — সুরক্ষা আনুষাঙ্গিক বিবেচনা করুন
800kVA এর উপরে ট্রান্সফরমারগুলির জন্য, গ্যাস রিলে এবং চাপ ত্রাণ ডিভাইসগুলি মানক। জটিল অ্যাপ্লিকেশনের জন্য, দূরবর্তী অ্যালার্ম পরিচিতি সহ একটি তাপমাত্রা মনিটর বিবেচনা করুন।
চূড়ান্ত চিন্তা
S11 তেল নিমজ্জিত ডিস্ট্রিবিউশন ট্রান্সফরমার বাজারে সবচেয়ে নতুন বা চটকদার মডেল নয়। এটি S13, S20 এবং অ-নিরাকার অ্যালয় ডিজাইন দ্বারা দক্ষতার ক্ষেত্রে স্থানান্তরিত হয়েছে।
কিন্তু এটি বিশ্বব্যাপী লক্ষ লক্ষ ইনস্টলেশনের জন্য একটি প্রমাণিত, নির্ভরযোগ্য, সাশ্রয়ী কাজের ঘোড়া হিসাবে রয়ে গেছে। এটি পুরানো S9 এবং S10 মডেলগুলির তুলনায় একটি উল্লেখযোগ্য দক্ষতার উন্নতি অফার করে, একটি সম্পূর্ণ সিল করা নির্মাণ যা তেলের আয়ু বাড়ায় এবং রক্ষণাবেক্ষণ কম করে।
আপনি যদি একটি পুরানো ট্রান্সফরমার আপগ্রেড করছেন, একটি ব্যর্থ ইউনিট প্রতিস্থাপন করছেন, বা একটি নতুন বিতরণ নেটওয়ার্ক তৈরি করছেন যেখানে বাজেট এবং নির্ভরযোগ্যতা উভয়ই গুরুত্বপূর্ণ, S11 এখনও একটি কঠিন, বুদ্ধিমান পছন্দ৷ এটির কোনো ট্রান্সফরমারের সর্বনিম্ন ক্ষতি নেই৷ কিন্তু এতে যে কোনো ট্রান্সফরমারের সর্বনিম্ন ক্ষতি রয়েছে যা অনেক প্রকল্পের জন্য বাস্তবসম্মত বাজেটের সাথে মানানসই।
