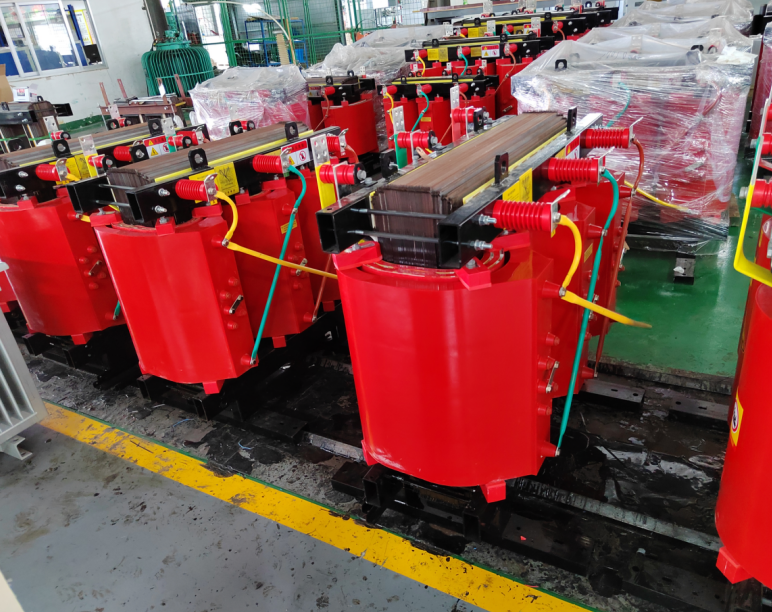

SCB10 ড্রাই-টাইপ ট্রান্সফরমার কি?
একটি SCB10 ড্রাই-টাইপ ট্রান্সফরমার হল একটি তিন-ফেজ ইপোক্সি রজন কাস্ট ট্রান্সফরমার যা অভ্যন্তরীণ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে অগ্নি নিরাপত্তা এবং পরিবেশগত উদ্বেগ সর্বাধিক। "SCB" উপাধিটি আপনাকে বলে যে এটি কী: তিন-ফেজের জন্য S, ঢালাই রজন (ইপক্সি) এর জন্য C এবং নিম্ন-ভোল্টেজের দিকে ফয়েল উইন্ডিংয়ের জন্য B৷ "10" হল পারফরম্যান্স কোড - এমন একটি প্রজন্ম যা প্রবর্তিত হওয়ার সময় দক্ষতার ক্ষেত্রে একটি গুরুত্বপূর্ণ পদক্ষেপের প্রতিনিধিত্ব করে।
তেল-নিমজ্জিত ট্রান্সফরমারগুলির বিপরীতে যেগুলি নিরোধক এবং শীতল করার জন্য জ্বলনযোগ্য খনিজ তেলের উপর নির্ভর করে, SCB10 এর উইন্ডিংগুলিকে আবদ্ধ করতে কঠিন ইপোক্সি রজন ব্যবহার করে। তেল নেই মানে আগুনের ঝুঁকি নেই, ফুটো হওয়ার ঝুঁকি নেই এবং তেল রক্ষণাবেক্ষণ নেই। এটি পরিষ্কার, শান্ত এবং নিরাপদে চলে — প্রয়োজনে বিল্ডিংয়ের ঠিক মাঝখানে।
কেন যে ব্যাপার?
কারণ আধুনিক বিল্ডিং - হাসপাতাল, ডেটা সেন্টার, শপিং মল, বিমানবন্দর - কঠোর অগ্নি নিরাপত্তা প্রয়োজনীয়তা আছে। বেসমেন্টে একটি তেল ভর্তি ট্রান্সফরমার একটি অগ্নি ঝুঁকি যার জন্য বিশেষ নিয়ন্ত্রণ এবং আগুন দমন প্রয়োজন। SCB10-এর মতো একটি ড্রাই-টাইপ ট্রান্সফরমার সেই অতিরিক্ত সতর্কতা ছাড়াই ইনস্টল করা যেতে পারে। এটি অগ্নি-প্রতিরোধী, স্ব-নির্বাপক, এবং তাপীয় চাপে বিষাক্ত গ্যাস নির্গত করে না।
সংক্ষেপে: আগুনের ঝুঁকি ছাড়াই এটি ট্রান্সফরমারকে যেখানে লোড রয়েছে সেখানে রাখে।
কিভাবে একটিSCB10 ড্রাই-টাইপ ট্রান্সফরমারকাজ করে
অপারেটিং নীতিটি যে কোনও ট্রান্সফরমার - ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশনের মতোই। কিন্তু নির্মাণ মৌলিকভাবে ভিন্ন।
ধাপ 1 - মূল
চৌম্বকীয় কোরটি উচ্চ-ব্যপ্তিযোগ্যতা ঠান্ডা-ঘূর্ণিত শস্য-ভিত্তিক সিলিকন ইস্পাত থেকে তৈরি করা হয়েছে, নো-লোড লস এবং শব্দ কমানোর জন্য স্টেপ-ল্যাপ জয়েন্টগুলির সাথে একত্রিত। কোরটি একটি টাই-প্লেট কাঠামোর সাথে সুরক্ষিত যা বোল্টের মাধ্যমে স্রাবের ঝুঁকি দূর করে।
ধাপ 2 — উচ্চ-ভোল্টেজ ওয়াইন্ডিং
উচ্চ-ভোল্টেজ ওয়াইন্ডিং ক্লাস H (180°C) এনামেলযুক্ত আয়তক্ষেত্রাকার তার ব্যবহার করে, একটি সেগমেন্টেড নলাকার কনফিগারেশনে ক্ষত। এই নকশাটি আরও ভাল ভোল্টেজ বিতরণ এবং শক্তিশালী আবেগ সহ্য করার ক্ষমতা দেয়। ওয়াইন্ডিং তারপর ভ্যাকুয়ামের অধীনে খনিজ ফিলার সহ ইপোক্সি রজনে নিক্ষেপ করা হয়। ফিলার তাপ অপচয় এবং যান্ত্রিক শক্তি উন্নত করে যখন রজন এর তাপ সম্প্রসারণ সহগ হ্রাস করে।
ধাপ 3 — লো-ভোল্টেজ উইন্ডিং
কম-ভোল্টেজ ওয়াইন্ডিং একটি ফয়েল-ক্ষত নির্মাণ ব্যবহার করে। কপার ফয়েলটি স্তরগুলির মধ্যে নিরোধক দিয়ে ক্ষতবিক্ষত হয়, তারপরে ইপোক্সি রজন দিয়ে শেষ করা হয়। এই কাঠামোটি চমৎকার শর্ট-সার্কিট সহ্য করার ক্ষমতা প্রদান করে কারণ ফয়েলের প্রশস্ত পৃষ্ঠের ক্ষেত্রটি সমানভাবে কারেন্ট বিতরণ করে এবং তাপ কার্যকরভাবে ছড়িয়ে দেয়।
ধাপ 4 - এনক্যাপসুলেশন
উভয় windings ভ্যাকুয়াম এবং চাপ অধীনে নিক্ষেপ করা হয়. রজন ইনজেকশনের আগে ভ্যাকুয়াম বাতাস এবং আর্দ্রতা অপসারণ করে, শূন্যস্থান দূর করে যা আংশিক স্রাব স্থান হতে পারে। ফলাফল হল একটি ঘন, অকার্যকর-মুক্ত নিরোধক ব্যবস্থা যা আর্দ্রতা, ধুলো এবং দূষণ প্রতিরোধ করে।
ধাপ 5 - ঠান্ডা করা
স্ট্যান্ডার্ড কুলিং হল প্রাকৃতিক বায়ু (AN) — উইন্ডিংয়ের মাধ্যমে পরিচলন শীতল। উচ্চতর আউটপুটের জন্য, ফ্যান সহ জোরপূর্বক বায়ু (এএফ) ক্ষমতা প্রায় 40% বাড়িয়ে দিতে পারে।
ধাপ 6 - তাপমাত্রা পর্যবেক্ষণ
Pt100 সেন্সরগুলি উইন্ডিংগুলিতে এমবেড করা হয়, একটি তাপমাত্রা নিয়ন্ত্রকের সাথে সংযুক্ত থাকে যা প্রদান করে:
ফ্যান স্টার্ট/স্টপ কন্ট্রোল
উচ্চ-তাপমাত্রার অ্যালার্ম
অতিরিক্ত তাপমাত্রা ভ্রমণ সংকেত
ফলাফল: একটি ট্রান্সফরমার যা নিরাপদে বাড়ির ভিতরে ইনস্টল করা যেতে পারে, পরিষ্কার এবং শান্তভাবে চলে এবং অতিরিক্ত গরম হওয়া থেকে নিজেকে রক্ষা করে।
এর সাধারণ প্রকারSCB10 ট্রান্সফরমার
SCB10 ড্রাই-টাইপ ট্রান্সফরমারগুলি বিভিন্ন ক্ষমতা এবং কনফিগারেশনে উপলব্ধ।
| ক্ষমতা পরিসীমা | সাধারণ ভোল্টেজ | প্রতিবন্ধকতা | সাধারণ আবেদন |
| 30 - 630 kVA | 10kV / 0.4kV | 4% | সাধারণ বিল্ডিং বিতরণ, ছোট বাণিজ্যিক সুবিধা |
| 800 - 2500 kVA | 10kV / 0.4kV | ৬% | বড় বাণিজ্যিক ভবন, ডেটা সেন্টার, হাসপাতাল, শিল্প কারখানা |
ঘের বিকল্প:
আইপি০০ (খোলা) - কোন ঘের নেই। একটি লক করা বৈদ্যুতিক রুমের ভিতরে ইনস্টলেশনের জন্য।
IP20 — জাল ঘের। লাইভ অংশের সাথে দুর্ঘটনাজনিত যোগাযোগ থেকে রক্ষা করে। গৃহমধ্যস্থ ব্যবহারের জন্য সবচেয়ে সাধারণ।
IP23 — আবহাওয়া-প্রতিরোধী ঘের। ফোঁটা জল বা ঘনীভবন সহ অন্দর অবস্থানের জন্য উপযুক্ত।
সংযোগ গ্রুপ:
Dyn11 - সবচেয়ে সাধারণ, ভাল সুরেলা দমন
Yyn0 — সাধারণ অ্যাপ্লিকেশনের জন্য আদর্শ বিকল্প
কেনSCB10 ড্রাই-টাইপ ট্রান্সফরমারব্যাপার
কারণ সবচেয়ে নিরাপদ ট্রান্সফরমার হল যেটি জ্বলে না বা ফুটো হয় না।
এখানে যা SCB10 কে জটিল এবং সংবেদনশীল ইনস্টলেশনের জন্য একটি পছন্দের পছন্দ করে তোলে:
1. অগ্নি নিরাপত্তা
ইপোক্সি রজন শিখা-প্রতিরোধী এবং স্ব-নির্বাপক। বৈদ্যুতিক ত্রুটির ক্ষেত্রে, রজন জ্বলন সমর্থন করে না। উত্তপ্ত হলে এটি বিষাক্ত বা ক্ষয়কারী গ্যাস নির্গত করে না। অনেক বিল্ডিং কোডে ড্রাই-টাইপ ট্রান্সফরমারের প্রয়োজন হওয়ার এটাই প্রাথমিক কারণ।
2. পরিবেশগত নিরাপত্তা
তেল নেই মানে মাটি বা ভূগর্ভস্থ পানি দূষণের ঝুঁকি নেই। কোন স্পিল কন্টেনমেন্ট প্রয়োজন. জীবনের শেষ সময়ে তেল নিষ্পত্তি নেই। সবুজ বিল্ডিং সার্টিফিকেশন এবং পরিবেশগতভাবে সংবেদনশীল অবস্থানের জন্য, এটি একটি প্রধান সুবিধা।
3. কম রক্ষণাবেক্ষণ
রজন এনক্যাপসুলেশন স্থায়ী। কোন তেল পরীক্ষা, কোন তেল ফিল্টারিং, কোন টপ আপ. ট্রান্সফরমারটি ন্যূনতম রক্ষণাবেক্ষণ সহ 30+ বছরের পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে — শুধু মাঝে মাঝে ঘের থেকে ধুলো পরিষ্কার করা।
4. আর্দ্রতা প্রতিরোধের
সিল করা রজন সিস্টেম উইন্ডিংগুলিকে আর্দ্রতা প্রবেশ থেকে রক্ষা করে। SCB10 ট্রান্সফরমারগুলি 100% আর্দ্রতায় কাজ করতে পারে এবং শুকানোর প্রক্রিয়া ছাড়াই শাটডাউনের পরে পুনরায় শক্তিযুক্ত হতে পারে।
5. কম শব্দ
বেশিরভাগ রেটিং-এর জন্য সাধারণ শব্দের মাত্রা 50dB-এর নিচে - বিশেষ অ্যাকোস্টিক ট্রিটমেন্ট ছাড়াই দখলকৃত ভবনগুলিতে ইনস্টলেশনের জন্য যথেষ্ট শান্ত।
6. শর্ট সার্কিট প্রতিরোধ
ফয়েল উইন্ডিং এবং কঠিন রজন এনক্যাপসুলেশন SCB10-কে চমৎকার শর্ট-সার্কিট সহ্য করার ক্ষমতা দেয়। এটি বিকৃতি ছাড়াই একটি ত্রুটির বিশাল যান্ত্রিক শক্তিগুলিকে পরিচালনা করতে পারে।
7. আংশিক স্রাব নিয়ন্ত্রণ
ভ্যাকুয়াম ঢালাই নিরোধক মধ্যে শূন্যতা দূর করে। আংশিক স্রাবের মাত্রা সাধারণত 10pC-এর নিচে থাকে - অনেক পুরানো ড্রাই-টাইপ ডিজাইনের তুলনায় উল্লেখযোগ্যভাবে ভালো।
8. ওভারলোড ক্ষমতা
ফোর্সড এয়ার কুলিং (AF), ট্রান্সফরমার তার রেটেড ক্ষমতার 140-150% পর্যন্ত ডেলিভারি করতে পারে। এটি পিক লোড বা জরুরী অবস্থার জন্য দরকারী হেডরুম প্রদান করে।
এই বৈশিষ্ট্যগুলি ব্যতীত, একটি উচ্চ ভবন বা হাসপাতালে একটি ট্রান্সফরমার ইনস্টল করার জন্য ফায়ার-রেট ভল্ট, তেল কন্টেনমেন্ট এবং বিস্তৃত বায়ুচলাচলের প্রয়োজন হবে — যার সবগুলিই অর্থ ব্যয় করে এবং স্থান খরচ করে৷ SCB10 সেই প্রয়োজনীয়তাগুলি দূর করে।
সঠিক SCB10 ড্রাই-টাইপ ট্রান্সফরমার নির্বাচন করা
একটি SCB10 ট্রান্সফরমার নির্বাচন করার জন্য ক্ষমতা, পরিবেশ এবং প্রয়োগ বিবেচনা করা প্রয়োজন।
ধাপ 1 - আপনার লোড নির্ধারণ করুন
সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের শক্তি খরচ যোগ করুন। ভবিষ্যতের সম্প্রসারণ অন্তর্ভুক্ত করুন — সাধারণত 20-30% মার্জিন। SCB10 স্ট্যান্ডার্ড মাপ 30kVA থেকে 2500kVA পর্যন্ত।
ধাপ 2 - ভোল্টেজ নির্দিষ্ট করুন
| প্যারামিটার | সাধারণ মান |
| প্রাথমিক ভোল্টেজ | 10kV, 6.3kV, 6kV (স্ট্যান্ডার্ড); 35kV পর্যন্ত উপলব্ধ |
| সেকেন্ডারি ভোল্টেজ | 0.4kV (400V) — সবচেয়ে সাধারণ; কাস্টম উপলব্ধ |
| পরিসীমা আলতো চাপুন | ±5% বা ±2×2.5% (নো-লোড ট্যাপ চেঞ্জার) |
ধাপ 3 - সংযোগ গ্রুপ নির্বাচন করুন
Dyn11 — বেশিরভাগ আধুনিক ইনস্টলেশনের জন্য প্রস্তাবিত। ডেল্টা-সংযুক্ত উচ্চ-ভোল্টেজ ওয়াইন্ডিং সুরেলা স্রোত হ্রাস করে এবং শূন্য-ক্রম স্রোতের জন্য একটি পথ সরবরাহ করে।
Yyn0 — সহজ, কিন্তু কম সুরেলা দমন অফার করে।
ধাপ 4 - ঘেরের ধরন নির্বাচন করুন
| ঘের | কখন নির্বাচন করতে হবে |
| আইপি০০ | একটি তালাবদ্ধ, সীমাবদ্ধ-অ্যাক্সেস বৈদ্যুতিক ঘরে ট্রান্সফরমার |
| IP20 | সাধারণ অ্যাক্সেস সহ স্ট্যান্ডার্ড ইনডোর ইনস্টলেশন (সবচেয়ে সাধারণ) |
| IP23 | ফোঁটা জল, ঘনীভবন বা হালকা স্প্ল্যাশ সহ অবস্থান |
ধাপ 5 - শীতল এবং ডিরেটিং পরীক্ষা করুন
স্ট্যান্ডার্ড: প্রাকৃতিক বায়ু (AN) - সম্পূর্ণ রেট করা ক্ষমতা
ফোর্সড এয়ার (AF): 140-150% ক্ষমতার জন্য ফ্যান যোগ করুন — তবে সরবরাহকারীর সাথে নিশ্চিত করুন
উচ্চতা কমানো: 1000 মিটারের উপরে, ক্ষমতা অবশ্যই হ্রাস করতে হবে। পরিবেষ্টিত তাপমাত্রা হ্রাস: 40 ডিগ্রি সেলসিয়াসের উপরে, ক্ষমতা অবশ্যই হ্রাস করা উচিত।
ধাপ 6 - নিরোধক শ্রেণী যাচাই করুন
SCB10 ক্লাস F (155°C) বা ক্লাস H (180°C) নিরোধক ব্যবহার করে। উচ্চ তাপমাত্রা শ্রেণী মানে ভাল ওভারলোড ক্ষমতা এবং দীর্ঘ তাপ জীবন।
ধাপ 7 - তাপমাত্রা নিয়ামক পরীক্ষা করুন
একটি আধুনিক SCB10 ট্রান্সফরমারের সাথে একটি তাপমাত্রা নিয়ামক রয়েছে:
3-তারের Pt100 সেন্সর windings এম্বেড করা
বায়ু তাপমাত্রার ডিজিটাল প্রদর্শন
প্রোগ্রাম করা থ্রেশহোল্ডে ফ্যান স্টার্ট/স্টপ
অ্যালার্ম এবং ট্রিপ আউটপুট (শুষ্ক পরিচিতি)
ঐচ্ছিক RS485/Modbus যোগাযোগ
চূড়ান্ত চিন্তা
SCB10 ড্রাই-টাইপ ট্রান্সফরমার ট্রান্সফরমার প্রযুক্তিতে একটি নির্দিষ্ট যুগের প্রতিনিধিত্ব করে — এমন একটি প্রজন্ম যা উল্লেখযোগ্যভাবে কম লোকসান, কম শব্দ এবং তার SCB9 পূর্বসূরীর তুলনায় উচ্চতর নির্ভরযোগ্যতা প্রদান করে। এটি ছিল, তার সময়ে, আধুনিক গৃহমধ্যস্থ বিদ্যুৎ বিতরণের জন্য আদর্শ।
এবং এটি আজ অনেক অ্যাপ্লিকেশনের জন্য একটি কঠিন পছন্দ হিসাবে রয়ে গেছে - বিশেষ করে এমন প্রকল্পগুলির জন্য যেখানে বাজেট বিবেচনা করা হয়। যদিও উচ্চ-দক্ষতা SCB11, SCB13, এবং SCB18 মডেলগুলি এখন আরও কম ক্ষতির প্রস্তাব দেয়, SCB10 এখনও বর্তমান মানগুলি পূরণ করে এবং বিশ্বব্যাপী অগণিত বিল্ডিংয়ের জন্য নির্ভরযোগ্য, নিরাপদ পরিষেবা প্রদান করে।
আপনি যদি একটি বাণিজ্যিক ভবন, একটি হাসপাতাল, একটি ডেটা সেন্টার বা এমন কোনো স্থানে একটি ট্রান্সফরমার ইনস্টল করেন যেখানে অগ্নি নিরাপত্তা এবং পরিবেশগত উদ্বেগ সবচেয়ে বেশি হয়, তাহলে একটি ড্রাই-টাইপ ট্রান্সফরমার সম্ভবত প্রয়োজন। SCB10 সেই সমস্ত অ্যাপ্লিকেশনগুলির অনেকগুলির জন্য নিরাপত্তা, দক্ষতা, এবং খরচ-কার্যকারিতার সঠিক ভারসাম্য অফার করে৷
এতে ফুটো, পোড়া বা ছড়িয়ে পড়ার তেল নেই। এটি পর্যায়ক্রমিক তেল পরীক্ষার প্রয়োজন হয় না। এটি একটি ফায়ার-রেট ভল্ট প্রয়োজন নেই. এটি কেবল সেখানে বসে থাকে, নিঃশব্দে বছরের পর বছর তার কাজ করে। পরিষ্কার, নিরাপদ, নির্ভরযোগ্য শক্তি — যেখানে আপনার প্রয়োজন।
