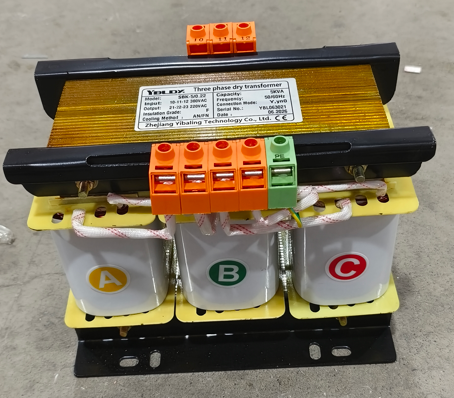

একটি SBK থ্রি ফেজ ড্রাই টাইপ ট্রান্সফরমার কী এবং কেন এটি গুরুত্বপূর্ণ?

আSBK থ্রি ফেজ ড্রাই টাইপ ট্রান্সফরমারএকটি কম ভোল্টেজ, এয়ার কুলড আইসোলেশন ট্রান্সফরমার এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে পরিষ্কার, স্থিতিশীল শক্তি প্রয়োজন — এবং যেখানে তেল ভর্তি ট্রান্সফরমারগুলি কেবল উপযুক্ত নয়৷

তেল নিমজ্জিত ট্রান্সফরমারের বিপরীতে, এসবিকে কোনো তরল নিরোধক ব্যবহার করে না। এর উইন্ডিংগুলি প্রাকৃতিক বায়ু সঞ্চালন দ্বারা শীতল করা হয়, এবং পুরো ইউনিটটি পরিষ্কার, শান্ত এবং নিরাপদ চালানোর জন্য তৈরি করা হয়েছে — কোনও ফুটো নেই, আগুনের ঝুঁকি নেই, তেল রক্ষণাবেক্ষণ নেই৷

কেন যে ব্যাপার?

কারণ আধুনিক শিল্প সরঞ্জাম — সিএনসি মেশিন, স্বয়ংক্রিয় উত্পাদন লাইন, চিকিৎসা ডিভাইস, যোগাযোগ ব্যবস্থা — বিদ্যুতের গুণমানের প্রতি সংবেদনশীল এবং প্রায়শই অভ্যন্তরীণ, স্থান সংকুচিত স্থানে ইনস্টল করা হয় যেখানে তেল ছিদ্র হওয়া ট্রান্সফরমার একটি বিপর্যয় হতে পারে।

SBK সাপ্লাই এবং লোডের মাঝখানে বসে, ভোল্টেজকে উপরে বা নিচে নামিয়ে, গ্রিডের শব্দ থেকে সংবেদনশীল যন্ত্রপাতিকে বিচ্ছিন্ন করে, এবং একটি স্থিতিশীল, নির্ভরযোগ্য শক্তির উৎস প্রদান করে যা কোনো বাধা ছাড়াই উৎপাদন চালিয়ে যায়।

সংক্ষেপে: এটি আপনার যেখানেই প্রয়োজন সেখানে পরিষ্কার, শান্ত শক্তি সরবরাহ করে — ভিতরে, বাইরে, আপনার কন্ট্রোল ক্যাবিনেটে বা আপনার যন্ত্রপাতির পাশে।

কিভাবে একটিSBK থ্রি ফেজ ড্রাই টাইপ ট্রান্সফরমারকাজ করে

নীতিটি সোজা, কিন্তু নির্মাণই SBK কে বিশেষ করে তোলে।

ধাপ 1 - মূল

চৌম্বকীয় কোরটি কোল্ড রোলড সিলিকন স্টিল শীট থেকে তৈরি করা হয়, একটি স্টেপ ল্যাপ বিন্যাসে স্ট্যাক করা হয়। এটি ম্যাগনেটাইজিং কারেন্ট কমায় এবং লোড লস হয় না, ট্রান্সফরমারকে এর উচ্চ দক্ষতা দেয়।

ধাপ 2 - windings

উচ্চ গ্রেড তামা বা অ্যালুমিনিয়াম windings কোর চারপাশে ক্ষত হয়. নিম্ন ভোল্টেজের দিকটি উচ্চতর স্রোত পরিচালনা করতে ফয়েল বা লেয়ার উইন্ডিং ব্যবহার করে; উচ্চ ভোল্টেজের দিকটি ভাল ভোল্টেজ বিতরণের জন্য নলাকার উইন্ডিং ব্যবহার করে।

ধাপ 3 - বিচ্ছিন্নতা

প্রাথমিক এবং মাধ্যমিক উইন্ডিংগুলি বৈদ্যুতিকভাবে পৃথক। চৌম্বক ক্ষেত্রের মাধ্যমে শক্তি স্থানান্তর - সরাসরি সংযোগ নেই। এটি আপনার সরঞ্জামগুলিতে পৌঁছানো থেকে ঢেউ, হারমোনিক্স এবং গ্রাউন্ড ফল্টগুলিকে ব্লক করে।

ধাপ 4 - ঠান্ডা করা

শীতল হল AN — বায়ু প্রাকৃতিক। ফ্যান নেই, পাম্প নেই, চলন্ত যন্ত্রাংশ নেই। ট্রান্সফরমার তার মূল এবং ঘূর্ণায়মান পৃষ্ঠের মাধ্যমে তাপ ছড়িয়ে দেয়, এটিকে নির্ভরযোগ্য এবং রক্ষণাবেক্ষণ মুক্ত করে তোলে।

ধাপ 5 – ঐচ্ছিক ঘের

এসবিকে ট্রান্সফরমার দুটি প্রধান কনফিগারেশনে আসে:

ওপেন টাইপ — ক্যাবিনেটের ভিতরে ইনস্টলেশনের জন্য বা সীমাবদ্ধ অ্যাক্সেস এলাকায়

সুরক্ষিত প্রকার — অতিরিক্ত নিরাপত্তা এবং সুরক্ষার জন্য একটি ইস্পাত ঘেরের সাথে লাগানো

ধাপ 6 - পর্যবেক্ষণ

ঐচ্ছিক আনুষাঙ্গিকগুলির মধ্যে রয়েছে ভোল্টমিটার, অ্যামিটার, তাপমাত্রা নিয়ন্ত্রক এবং বহনযোগ্য ইনস্টলেশনের চাকা।

ফলাফল: একটি পরিষ্কার, নির্ভরযোগ্য, কম রক্ষণাবেক্ষণের শক্তির উত্স যা বছরের পর বছর শান্তভাবে চলে।

এর সাধারণ প্রকার এবং রেটিংএসবিকে ট্রান্সফরমার

SBK ট্রান্সফরমারগুলি একটি বিস্তৃত ধারণক্ষমতার পরিসর কভার করে, যা এগুলিকে ছোট মেশিন টুলস থেকে শুরু করে বড় শিল্প স্থাপন পর্যন্ত সমস্ত কিছুর জন্য উপযুক্ত করে তোলে।

ক্ষমতা পরিসীমা:

তিন ফেজ: 1kVA – 3000kVA

স্ট্যান্ডার্ড কনফিগারেশন:

বৈশিষ্ট্য	অপশন
ফ্রিকোয়েন্সি	50Hz / 60Hz (দ্বৈত রেট)
ইনপুট ভোল্টেজ	1000V পর্যন্ত — স্ট্যান্ডার্ড 380V, 400V, 415V
আউটপুট ভোল্টেজ	কাস্টমাইজযোগ্য — 220V, 200V, 110V, ইত্যাদি।
সংযোগ গ্রুপ	Y/△, △/Y, DYN11
নিরোধক ক্লাস	ক্লাস F (155°C) বা ক্লাস H (180°C)
কর্মদক্ষতা	≥98%
ঘের	খোলা প্রকার বা সুরক্ষিত (IP00 – IP20)
জীবন ডিজাইন	30 বছর

সাধারণ ভোল্টেজ সমন্বয়:

ইনপুট	আউটপুট	আবেদন
380V	380V (1:1)	শুধুমাত্র বিচ্ছিন্নতা - শব্দ সুরক্ষা
380V	220V	আমদানি করা বা 220V রেটযুক্ত সরঞ্জামের জন্য পদত্যাগ করুন
380V	200V	জাপানি সরঞ্জামের জন্য ভোল্টেজ রূপান্তর
380V	110V	কন্ট্রোল সার্কিট বা আলো জন্য নিচে ধাপ

কেনSBK থ্রি ফেজ ড্রাই টাইপ ট্রান্সফরমারব্যাপার

কারণ পরিষ্কার শক্তি কোনো বিলাসিতা নয় - এটি নির্ভরযোগ্য শিল্প পরিচালনার জন্য প্রয়োজনীয়।

আধুনিক ইনস্টলেশনের জন্য SBK কে পছন্দের পছন্দ করে তোলে তা এখানে:

1. বৈদ্যুতিক বিচ্ছিন্নতা

SBK আপনার সরঞ্জামকে গ্রিড থেকে আলাদা করে, ব্লক করে:

surges এবং ক্ষণস্থায়ী

হারমোনিক্স এবং উচ্চ ফ্রিকোয়েন্সি শব্দ

স্থল ফল্ট এবং ফুটো স্রোত

2. কম ক্ষতি এবং উচ্চ দক্ষতা

98% বা তার বেশি কার্যকারিতা মানে কম শক্তির অপচয়, কম অপারেটিং খরচ এবং কম শীতল করার প্রয়োজনীয়তা।

3. কম শব্দ

অপারেটিং নয়েজ সাধারণত এক মিটারে 35 40dB-এর নিচে থাকে — অ্যাকোস্টিক ট্রিটমেন্ট ছাড়াই দখলকৃত জায়গায় ইনস্টল করার জন্য যথেষ্ট শান্ত।

4. কোন তেল, কোন ফুটো, কোন আগুন ঝুঁকি

শুষ্ক ধরনের নকশা তেল ফুটো, তেল পরীক্ষা, এবং তেল নিমজ্জিত ট্রান্সফরমারগুলির সাথে সম্পর্কিত আগুনের ঝুঁকি দূর করে। এটি গৃহমধ্যস্থ স্থাপনা, উঁচু ভবন এবং অন্যান্য সংবেদনশীল অবস্থানের জন্য উপযুক্ত করে তোলে।

5. দীর্ঘ সেবা জীবন

30 বছরের ডিজাইন জীবন এবং ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে, SBK চমৎকার দীর্ঘমেয়াদী মূল্য অফার করে।

6. নমনীয় ভোল্টেজ রূপান্তর

SBK ভোল্টেজগুলিকে কার্যত যে কোনও সরঞ্জামের প্রয়োজনীয়তার সাথে মেলে, এটির জন্য আদর্শ করে তুলতে পারে:

অ প্রমিত ভোল্টেজ প্রয়োজনীয়তা সঙ্গে আমদানি করা সরঞ্জাম

বিদেশী গ্রিডে চালানোর জন্য প্রয়োজনীয় মেশিন রপ্তানি করুন

মিশ্র ভোল্টেজ সরঞ্জাম সঙ্গে সুবিধা

7. কাস্টমাইজযোগ্য

SBK ট্রান্সফরমারগুলি নির্দিষ্ট ইনপুট/আউটপুট ভোল্টেজ, সংযোগ গোষ্ঠী, ট্যাপ বিন্যাস, ঘের এবং আনুষাঙ্গিকগুলির সাথে তৈরি করা যেতে পারে — আপনার সঠিক প্রয়োগের জন্য তৈরি।

8. সহজ রক্ষণাবেক্ষণ

তেল ছাড়া, কোনও তেলের নমুনা নেই, কোনও পরিস্রাবণ নেই এবং কোনও টপ আপ নেই। ঘের পর্যায়ক্রমে পরিষ্কার করা সাধারণত প্রয়োজন হয়।

9. ওয়াইড অপারেটিং পরিসীমা

SBK পরিবেষ্টিত তাপমাত্রার বিস্তৃত পরিসরে কাজ করে (-15°C থেকে +45°C) এবং উচ্চতা (যথাযথ ডিরেটিং সহ 5000m পর্যন্ত)।

ডান SBK ট্রান্সফরমার নির্বাচন করা

একটি SBK ট্রান্সফরমার নির্বাচন করা সহজ কিন্তু কয়েকটি মূল বিবরণে মনোযোগ দেওয়া প্রয়োজন।

ধাপ 1 - আপনার লোড নির্ধারণ করুন

সংযুক্ত করা হবে এমন সমস্ত সরঞ্জামের শক্তি খরচ যোগ করুন। ভবিষ্যতের সম্প্রসারণ অন্তর্ভুক্ত করুন — সাধারণত 20 30% মার্জিন।

SBK স্ট্যান্ডার্ড রেটিং: 1kVA, 3kVA, 5kVA, 10kVA, 15kVA, 20kVA, 30kVA, 40kVA, 50kVA, 60kVA, 80kVA, 100kVA, এবং অনুরোধের ভিত্তিতে 3000kVA পর্যন্ত। ধাপ 2 এবং Spectages পুট আউট।

ফ্যাক্টর	জিজ্ঞাসা করতে প্রশ্ন
ইনপুট ভোল্টেজ	আপনার সাইটের সরবরাহ কি? 380V? 400V? 415V?
আউটপুট ভোল্টেজ	আপনার সরঞ্জাম কি ভোল্টেজ প্রয়োজন?
ট্যাপস	লাইন ভোল্টেজ পরিবর্তনের জন্য আপনার কি ট্যাপ অ্যাডজাস্টমেন্ট (±5%) দরকার?
সংযোগ গ্রুপ	DYN11 সাধারণ — তবে আপনার সিস্টেমের প্রয়োজনীয়তা পরীক্ষা করুন

ধাপ 3 - নিরোধক শ্রেণী নির্বাচন করুন

নিরোধক ক্লাস	সর্বোচ্চ তাপমাত্রা	জন্য প্রস্তাবিত
ক্লাস F	155°C	সাধারণ শিল্প অ্যাপ্লিকেশন - সবচেয়ে সাধারণ
ক্লাস H	180°C	উচ্চ তাপমাত্রা পরিবেশ, ভারী দায়িত্ব ক্রমাগত লোড

ধাপ 4 - ঘেরের ধরন নির্বাচন করুন

টাইপ	বর্ণনা	কখন নির্বাচন করতে হবে
খোলা	কোন ঘের, উন্মুক্ত windings	সীমিত অ্যাক্সেস সহ লক করা বৈদ্যুতিক ঘরে ইনস্টলেশন
সুরক্ষিত	ইস্পাত ঘের	সাধারণ ইনডোর ইনস্টলেশন - আদর্শ পছন্দ
চাকার সাথে	মোবাইল, পোর্টেবল সংস্করণ	অস্থায়ী ইনস্টলেশন, পরীক্ষা সেটআপ, লেআউট পরিবর্তন সহ কর্মশালা

ধাপ 5 - ইনস্টলেশন পরিবেশ পরীক্ষা করুন

অবস্থা	প্রয়োজনীয়তা
উচ্চতা	≤2000m (স্ট্যান্ডার্ড), ডেরেটিং সহ 5000m পর্যন্ত
পরিবেষ্টিত তাপমাত্রা	-15°C থেকে +45°C
আর্দ্রতা	≤90% (অ ঘনীভূত)
বায়ুমণ্ডল	কোন ক্ষয়কারী গ্যাস, পরিবাহী ধুলো বা বিস্ফোরক পদার্থ নেই
কম্পন	কোন তীব্র কম্পন বা প্রভাব

ধাপ 6 — নিরাপত্তা মান যাচাই করুন

ট্রান্সফরমার প্রাসঙ্গিক মান মেনে চলছে তা পরীক্ষা করুন:

VDE0550

IEC439

JB5555

GB226

ISO9001

সি.ই

চূড়ান্ত চিন্তা

SBK থ্রি ফেজ ড্রাই টাইপ ট্রান্সফরমার একটি ইন্ডাস্ট্রিয়াল পাওয়ার সিস্টেমে সবচেয়ে চটকদার উপাদান নয়। এটিতে টাচস্ক্রিন বা বেতার সংযোগ নেই।

তবে এটি একটি জিনিস খুব ভাল করে: এটি পরিষ্কার, স্থিতিশীল, নির্ভরযোগ্য শক্তি প্রদান করে — শান্তভাবে, দক্ষতার সাথে এবং ন্যূনতম রক্ষণাবেক্ষণের সাথে।

এমন একটি যুগে যেখানে উৎপাদন লাইনগুলি ক্রমবর্ধমান স্বয়ংক্রিয় এবং বিদ্যুতের গুণমানের প্রতি ক্রমবর্ধমান সংবেদনশীল যন্ত্রপাতি, SBK ট্রান্সফরমার হল শান্ত ভিত্তি যা সবকিছুকে সচল রাখে৷ এটি গল্পের নায়ক নয়৷ এটি সেই মঞ্চ যেখানে নায়করা অভিনয় করেন।
